Van Cổng BB Là Gì?

  Van cổng BB là dòng van cổng mặt bích được dùng để đóng mở hay cô lập dòng chảy trong các hệ thống đường ống. Kí hiệu “BB” giúp phân biệt loại kết nối mặt bích ở hai đầu van so với các dòng van nối ren hay nối hàn. Để hiểu rõ về dòng van này, mời các bạn cùng Van công nghiệp Âu Việt tìm hiểu chi tiết ở bài viết dưới đây!

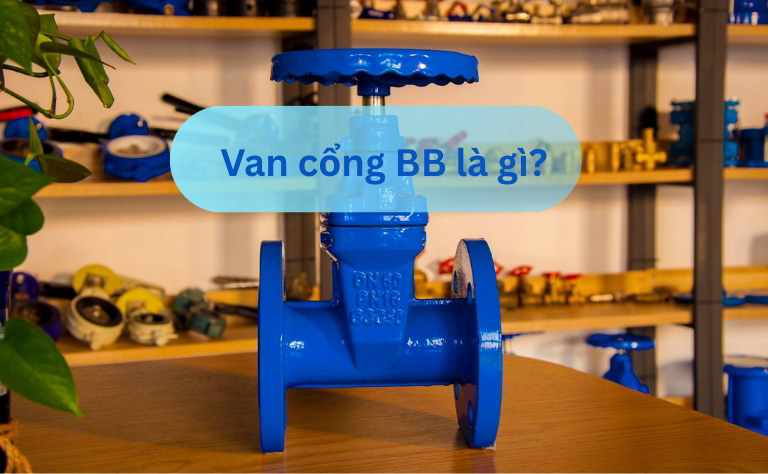

Van cổng BB là gì?

  Van cổng BB là dòng van công nghiệp được sử dụng để đóng mở hay cô lập dòng chảy trong các hệ thống đường ống. Van hoạt động bằng cách nâng hoặc hạ đĩa van thông qua ty van từ đó giúp kiểm soát dòng lưu chất đi qua đường ống.

  Kí hiệu BB có thể hiểu theo 2 cách tùy theo tài liệu kỹ thuật quốc tế hay cách gọi trên thị trường. BB có thể hiểu là “Bolted Bonnet” – nắp van kết nối với thân bằng bulông hay BB là “Flange to Flange” kết nối bích –bích hoặc bắt bích, tức là 2 đầu van được đúc mặt bích để kết nối mặt bích đường ống.

  Tại Việt Nam, trong cách gọi thương mại, van cổng BB thường được hiểu là van cổng bích – bích, tức hai đầu van đều sử dụng kết nối mặt bích. Kiểu kết nối này giúp liên kết van với đường ống chắc chắn, thuận tiện lắp đặt, tháo rời và bảo trì.

  Van cổng BB còn được gọi là van cửa BB hay van cổng mặt bích. Sản phẩm có nhiều lựa chọn về vật liệu, kích thước, kiểu ty và phương thức vận hành, đáp ứng đa dạng yêu cầu sử dụng. Nhờ đó, van được ứng dụng rộng rãi trong hệ thống cấp thoát nước, PCCC, HVAC, xử lý nước, dầu khí, hóa chất và các dây chuyền sản xuất công nghiệp.

Cấu tạo và nguyên lý hoạt động van cổng BB

Cấu tạo van cổng BB

  Van cổng BB thường được cấu tạo từ các bộ phận chính như:

• Thân van: Là bộ phận chịu áp lực chính, thường được chế tạo từ gang, gang cầu, thép hoặc inox. Hai đầu van được thiết kế mặt bích để kết nối với đường ống theo các tiêu chuẩn như JIS, BS, DIN, ANSI.
• Nắp van: Được liên kết với thân bằng bu lông, bên trong có gioăng làm kín giúp hạn chế rò rỉ tại vị trí tiếp giáp giữa thân và nắp.
• Đĩa van: Có nhiệm vụ trực tiếp đóng hoặc mở dòng chảy. Đĩa có thể làm bằng kim loại hoặc được bọc EPDM tùy thiết kế, giúp tăng khả năng làm kín.
• Ty van: Có nhiệm vụ truyền lực từ bộ phận điều khiển đến đĩa van, giúp đĩa nâng lên hoặc hạ xuống. Tùy thiết kế, van có thể sử dụng ty nổi hoặc ty chìm.
• Bộ điều khiển: Có thể là tay quay, hộp số, bộ truyền động điện hoặc khí nén, tùy kích thước và yêu cầu vận hành của hệ thống.
• Gioăng làm kín: Thường sử dụng EPDM, NBR hoặc PTFE, có nhiệm vụ hạn chế rò rỉ tại các vị trí kết nối và tăng khả năng làm kín bên trong van.

Nguyên lý hoạt động van cửa BB

  Van cửa BB hoạt động dựa trên nguyên lý nâng – hạ đĩa van để đóng hoặc mở dòng chảy trong đường ống.

• Khi mở van: Người vận hành xoay tay quay hoặc kích hoạt bộ truyền động điện, khí nén. Ty van truyền chuyển động đến đĩa van, nâng đĩa lên khỏi vị trí làm kín và tạo đường lưu thông cho dòng chảy. Khi van mở hoàn toàn, đĩa van nằm ngoài đường dòng chảy, giúp dòng lưu chất lưu thông thông thoáng và hạn chế tổn thất áp suất.
• Khi đóng van: Người vận hành xoay tay quay theo chiều ngược lại. Ty van hạ đĩa van xuống và ép vào bề mặt làm kín (ghế van), ngăn dòng lưu chất đi qua và cô lập đường ống.

  Lưu ý: Van cổng chủ yếu được sử dụng để đóng hoặc mở hoàn toàn, không thích hợp để điều tiết lưu lượng trong thời gian dài. Khi van chỉ mở một phần, dòng lưu chất có vận tốc cao có thể gây rung động, xói mòn và hư hỏng đĩa van.

Đặc điểm nổi bật của van cổng mặt bích

  So với các dòng van cổng nối ren thông thường, van cổng mặt bích được xem là giải pháp tối ưu cho các hệ thống đường ống công nghiệp nhờ sở hữu những ưu điểm vượt trội sau:

• Kết nối mặt bích chắc chắn: Hai đầu van đúc liền mặt bích theo các tiêu chuẩn như JIS, BS, DIN, ANSI, giúp kết nối ổn định, chịu áp lực tốt và thuận tiện khi tháo lắp.
• Độ kín cao: Đĩa van dạng nêm kết hợp với gioăng làm kín giúp đóng kín dòng chảy, hạn chế rò rỉ.
• Kết cấu chắc chắn, độ bền cao: Thân van có thể làm từ gang, gang cầu, thép hoặc inox, đáp ứng nhiều điều kiện làm việc khác nhau.
• Tổn thất áp suất thấp: Khi mở hoàn toàn, đĩa van được nâng khỏi lòng ống, tạo tiết diện dòng chảy thông thoáng, giúp giảm cản trở dòng lưu chất.
• Dải kích thước rộng: Có nhiều kích thước, phổ biến từ DN50 đến DN1000, phù hợp với đường ống từ vừa đến lớn, từ trong dân dụng cho đến công nghiệp.
• Vận hành đơn giản: Đóng/mở bằng tay quay, có thể kết hợp bộ truyền động điện hoặc khí nén tùy nhu cầu.
• Dễ tháo lắp, bảo trì: Kết nối mặt bích cho phép tháo van, kiểm tra và thay thế thuận tiện mà ít ảnh hưởng đến hệ thống đường ống.
• Ứng dụng đa dạng: Được sử dụng trong cấp nước, PCCC, HVAC, xử lý nước, cấp thoát nước và các hệ thống công nghiệp.

Các loại van cổng BB phổ biến hiện nay

  Van cổng BB có thể được phân loại theo vật liệu, thiết kế ty, phương thức điều khiển và tiêu chuẩn kết nối.

Theo vật liệu chế tạo

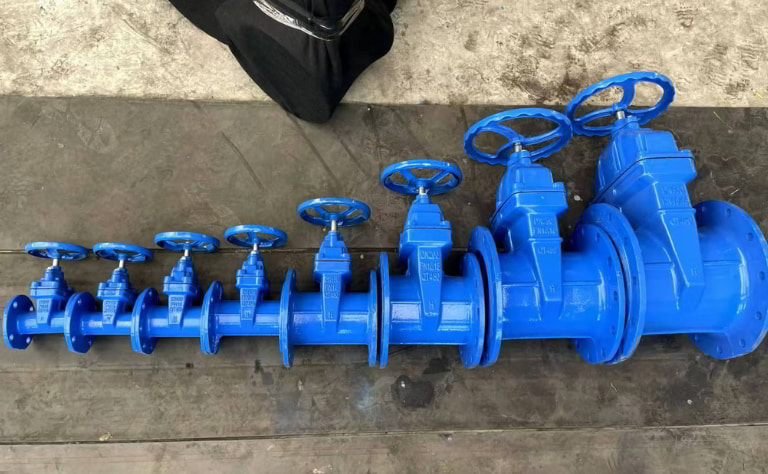

Van cổng BB gang

• Van cổng BB gang là một trong những dòng van cổng mặt bích được sử dụng phổ biến trong các hệ thống cấp nước và công trình hạ tầng. Van có hai đầu kết nối mặt bích, giúp lắp đặt chắc chắn và thuận tiện cho việc tháo lắp, bảo trì.
• Thân van thường được chế tạo từ gang xám hoặc gang cầu, bên ngoài phủ sơn Epoxy giúp bảo vệ bề mặt, hạn chế tác động của môi trường và tăng độ bền. Đĩa van thường được bọc cao su EPDM, giúp tăng khả năng làm kín và hạn chế rò rỉ khi van đóng hoàn toàn.
• Nhờ kết cấu chắc chắn, độ bền tốt và giá thành hợp lý, van cổng BB gang phù hợp với nhiều hệ thống đường ống thông dụng như cấp thoát nước đô thị, xử lý nước, PCCC, HVAC và các hệ thống công nghiệp sử dụng nước. Đây cũng là lựa chọn phổ biến cho các công trình yêu cầu van kích thước lớn, kết nối mặt bích và vận hành đóng/mở ổn định.

Van cổng BB thép

• Van cổng BB thép được thiết kế cho các hệ thống có nhiệt độ cao, áp suất lớn hay điều kiện làm việc khắc nghiệt, nơi yêu cầu van có độ bền và khả năng chịu áp lực tốt. Thân van thường được chế tạo từ thép carbon đúc, phổ biến là WCB, giúp van có độ bền cơ học và khả năng chịu va đập tốt hơn so với van gang.
• Tùy thiết kế và vật liệu, van có thể đáp ứng nhiều cấp áp suất khác nhau, phổ biến như Class 150 – Class 600 hoặc PN25 – PN63. Khả năng chịu áp suất và nhiệt độ thực tế cần được xác định theo vật liệu, tiêu chuẩn thiết kế và thông số của từng model van.
• Nhờ khả năng làm việc trong điều kiện khắc nghiệt, van cổng BB thép thường được sử dụng trong hệ thống dầu khí, hóa dầu, đường ống hơi, nhà máy điện, năng lượng và các hệ thống công nghiệp yêu cầu độ bền cao. Đối với một số dòng van cổng thép dùng trong ngành dầu khí, các yêu cầu kỹ thuật có thể tham chiếu API/ISO 10434 tùy theo thiết kế và phạm vi ứng dụng.

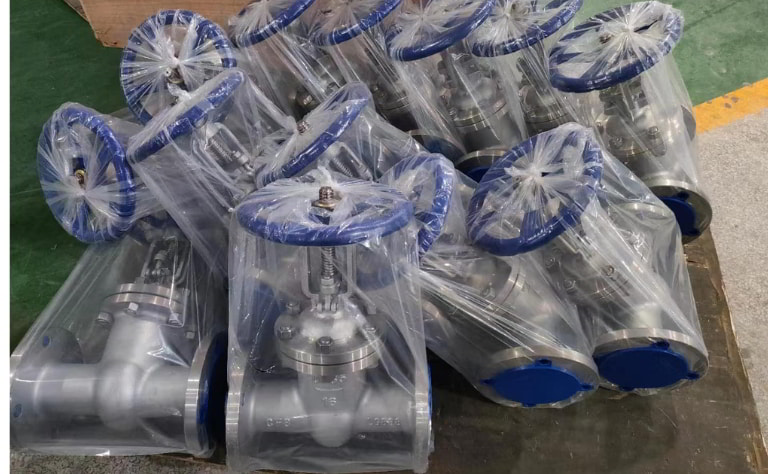

Van cổng BB inox

• Van cổng BB inox có thân van được chế tạo từ inox 304 hoặc inox 316, nổi bật với khả năng chống ăn mòn tốt và độ bền cao. Nhờ đặc tính này, van có thể hoạt động ổn định trong môi trường có tính ăn mòn hoặc những hệ thống yêu cầu vật liệu có độ bền và độ sạch cao.
• Bề mặt inox sáng bóng, dễ vệ sinh và ít bám bẩn, phù hợp với các hệ thống có yêu cầu nghiêm ngặt về vệ sinh. Vì vậy, van thường được sử dụng trong ngành thực phẩm – đồ uống, dược phẩm, hóa chất và các hệ thống sử dụng nước hoặc lưu chất có tính ăn mòn.
• Đặc biệt, inox 316 có khả năng chống ăn mòn tốt hơn inox 304, nên phù hợp hơn với những môi trường khắc nghiệt như khu vực ven biển, môi trường có hơi muối hoặc một số hệ thống ngoài khơi. Việc lựa chọn inox 304 hay 316 cần căn cứ vào tính chất lưu chất và điều kiện làm việc thực tế.

Theo thiết kế ty van

Van cổng BB ty nổi

• Van cổng BB ty nổi có ty van kết nối với tay quay thông qua phần ren bên ngoài và nhô lên phía trên thân van khi vận hành. Khi mở van, ty sẽ nâng dần lên, giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở từ xa mà không cần kiểm tra trực tiếp. Thiết kế này đặc biệt phù hợp với những vị trí có đủ không gian phía trên van và cần thường xuyên quan sát trạng thái vận hành.
• Ngoài ra do phần ren của ty van nằm bên ngoài thân van và không tiếp xúc trực tiếp với lưu chất, nguy cơ bị ăn mòn, bám bẩn hoặc kẹt ren được giảm đáng kể. Đồng thời, vị trí ren dễ tiếp cận giúp thuận tiện cho việc bôi trơn, kiểm tra và bảo dưỡng định kỳ. Vì vậy, van cổng BB ty nổi thường được sử dụng tại các vị trí thoáng, dễ tiếp cận như phòng máy, trạm bơm và hệ thống đường ống lắp đặt nổi.

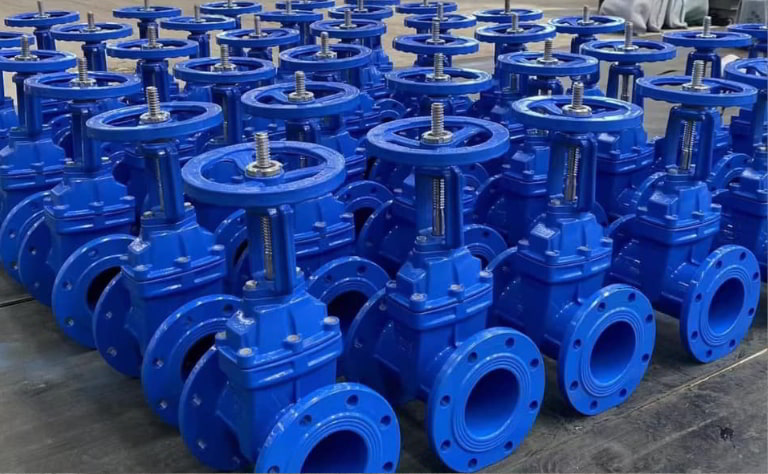

Van cổng BB ty chìm

• Trái ngược với ty nổi, van cổng BB ty chìm có phần trục van nằm gọn bên trong thân van và kết nối ren trực tiếp với phần đĩa van. Khi xoay tay quay để đóng/mở, trục van chỉ quay tròn tại chỗ chứ không dịch chuyển lên xuống, nên chiều cao không thay đổi.
• Ưu điểm vượt trội của van cổng ty chìm là tiết kiệm không gian lắp đặt. Nhờ kích thước nhỏ gọn, dòng van này là giải pháp tối ưu cho những không gian chật hẹp, góc khuất, hố ga, đường ống đi âm trần hoặc chôn ngầm dưới lòng đất.
• Tuy nhiên, do phần ren ty van nằm bên trong thân van và tiếp xúc trực tiếp với lưu chất, dòng van này đòi hỏi chất lượng lưu chất tương đối sạch để hạn chế bám bẩn, ăn mòn hoặc kẹt ty.

Theo kiểu điều khiển

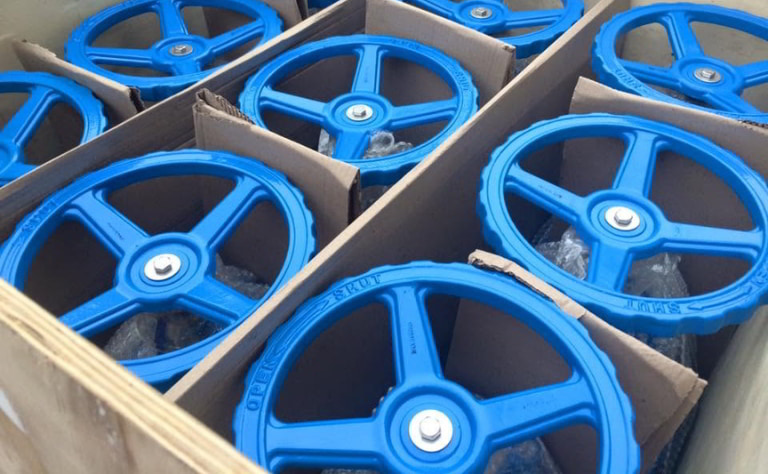

Van cổng BB tay quay

• Van cổng BB tay quay là loại phổ biến nhất, được vận hành thủ công bằng cách xoay tay quay để nâng hoặc hạ đĩa van.
• Van có cấu tạo đơn giản, dễ sử dụng, chi phí đầu tư thấp, hoạt động ổn định và không phụ thuộc vào nguồn điện hay khí nén.
• Loại van này phù hợp với các hệ thống cấp nước, PCCC, HVAC và các đường ống công nghiệp quy mô vừa và nhỏ, nơi van ít được thao tác và chủ yếu dùng để đóng/mở khi bảo trì hoặc có sự cố. Tuy nhiên, với van kích thước lớn, đặc biệt từ DN200 trở lên, việc vận hành bằng tay sẽ tốn nhiều sức và thời gian.

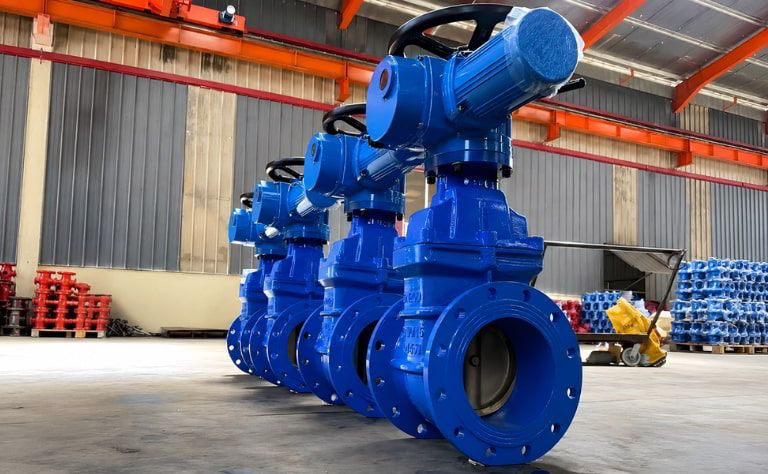

Van cổng BB điều khiển điện

• Van cổng BB điều khiển điện được lắp bộ truyền động điện để tự động đóng/mở van, thay cho thao tác bằng tay.
• Van có thể kết nối với tủ PLC, SCADA hoặc hệ thống điều khiển trung tâm, giúp vận hành từ xa mà không cần đến trực tiếp vị trí lắp đặt.
• Dòng van này phù hợp với nhà máy, hệ thống tự động hóa, đường ống lớn, vị trí khó tiếp cận hoặc các hệ thống cần điều khiển tập trung và lực đóng/mở lớn.

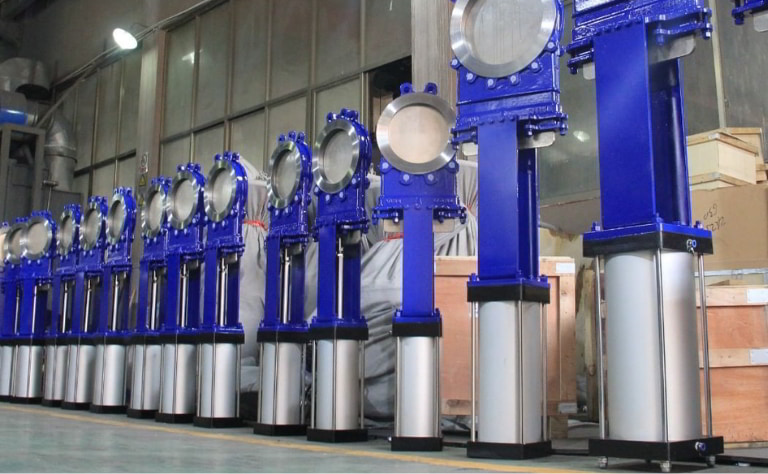

Van cổng BB điều khiển khí nén

• Cũng là dòng van điều khiển tự động nhưng thay vì sử dụng điện, van cổng BB điều khiển khí nén sử dụng áp lực khí nén để vận hành van.
• Ưu điểm nổi bật của dòng van này là tốc độ đóng/mở nhanh, lực vận hành lớn và an toàn trong môi trường dễ cháy nổ. Vì vậy, van phù hợp với nhà máy hóa chất, dầu khí, kho gas và các hệ thống công nghiệp yêu cầu vận hành nhanh, an toàn.
• Tuy nhiên, van cần có hệ thống máy nén và đường ống cấp khí nén đi kèm, nên chi phí lắp đặt và vận hành có thể cao hơn so với van điều khiển bằng điện.

Theo tiêu chuẩn mặt bích

  Van cổng BB có thể được thiết kế với nhiều tiêu chuẩn kết nối khác nhau. Một số tiêu chuẩn thường phổ biến như:

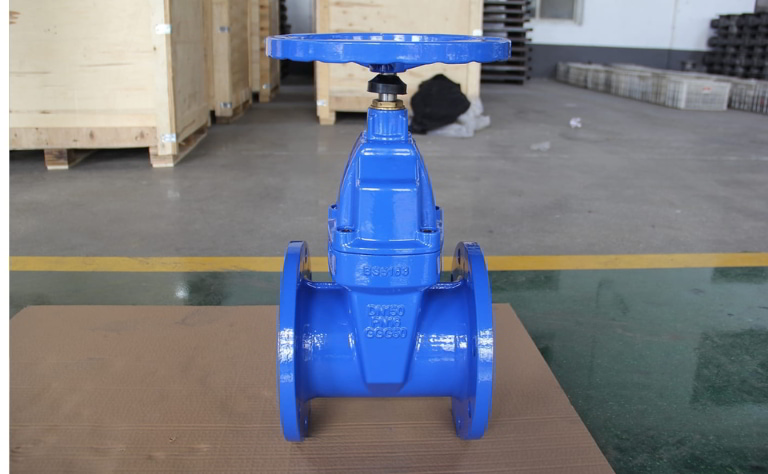

Van cổng BB tiêu chuẩn BS

• Van cổng BB tiêu chuẩn BS được sản xuất theo tiêu chuẩn Anh (BS), phổ biến với các cấp áp lực PN10, PN16 và PN25.
• Đây là dòng van được sử dụng rộng rãi tại Việt Nam, đặc biệt trong hệ thống cấp thoát nước, xử lý nước thải và PCCC.
• Ưu điểm là tiêu chuẩn thông dụng, dễ thay thế vật tư và có nhiều lựa chọn kích thước.

Van cổng BB tiêu chuẩn DIN

• Van cổng BB tiêu chuẩn DIN được sản xuất theo tiêu chuẩn công nghiệp Đức, phù hợp với các hệ thống sử dụng tiêu chuẩn châu Âu. Các cấp áp lực phổ biến gồm PN16, PN25 và PN40.
• Dòng van này thường được sử dụng trong nhà máy hóa chất, thủy điện, năng lượng và các hệ thống công nghiệp nặng nhờ độ chính xác cao, kết cấu chắc chắn và khả năng vận hành ổn định.

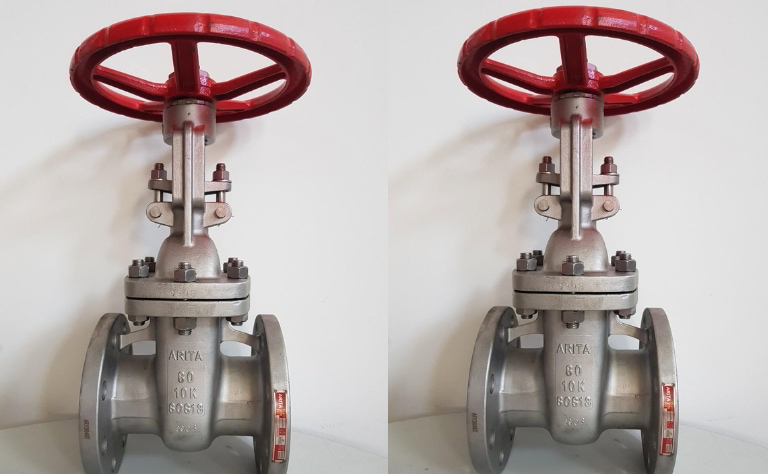

Van cổng BB tiêu chuẩn JIS

• Van cổng BB tiêu chuẩn JIS được sản xuất theo tiêu chuẩn công nghiệp Nhật Bản, phổ biến với các cấp áp lực JIS 10K, JIS 16K và JIS 20K.
• Dòng van này thường được sử dụng trong các hệ thống đường ống và nhà máy áp dụng tiêu chuẩn Nhật Bản, đặc biệt tại các dự án FDI, nhà máy sản xuất, đóng tàu và nhiệt điện.
• Van có ưu điểm về độ chính xác, kích thước gọn và khả năng vận hành ổn định.

Van cổng BB tiêu chuẩn ANSI

• Thường gặp trong các hệ thống sử dụng tiêu chuẩn ASME/ANSI, với các cấp Class như Class 150, 300, 600...
• Van cổng BB tiêu chuẩn ANSI được sản xuất theo tiêu chuẩn Mỹ, sử dụng cấp áp lực dạng Class 150, Class 300, Class 600... thay vì PN.
• Dòng van này thường được dùng trong dầu khí, lọc hóa dầu, hóa chất và các hệ thống áp lực cao.
• Ưu điểm là kết cấu chắc chắn, khả năng chịu áp tốt và vận hành ổn định trong điều kiện làm việc khắc nghiệt.

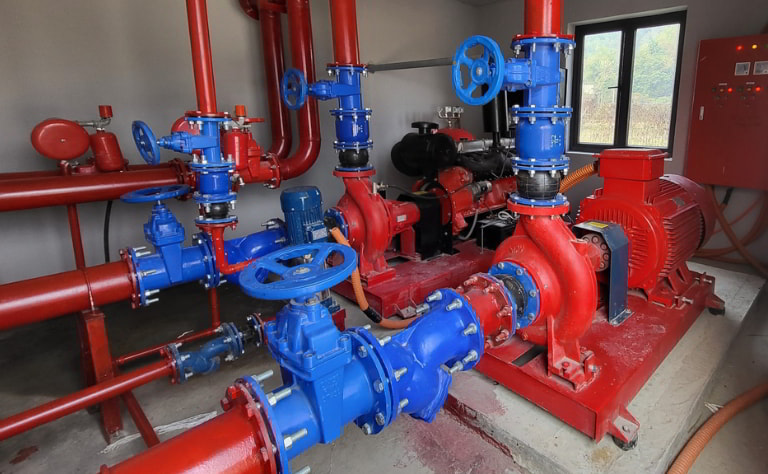

Ứng dụng thực tế của van cổng BB

  Van cổng BB được ứng dụng rộng rãi trong các hệ thống đường ống từ dân dụng đến công nghiệp, một số ứng dụng tiêu biểu như:

• Cấp nước đô thị: Lắp đặt tại các nhà máy xử lý nước sạch, trạm bơm tăng áp, các tuyến đường ống ngầm đường kính lớn và mạng lưới phân phối nước sinh hoạt.
• Hệ thống PCCC: Lắp trên đường ống chữa cháy, trạm bơm, hệ thống sprinkler để kiểm soát nguồn nước kịp thời khi có sự cố.
• Hệ thống HVAC: Sử dụng trên đường ống nước lạnh, nước nóng và nước tuần hoàn để cô lập thiết bị khi bảo trì.
• Thoát nước và xử lý nước thải: Sử dụng trong các công trình xử lý nước thải đô thị, khu công nghiệp nhờ khả năng vận hành tốt với dòng chảy chứa bùn loãng hoặc rác thải nhẹ.
• Công nghiệp hóa chất và dầu khí: Sử dụng van cổng bằng thép hoặc inox cho các hệ thống vận chuyển dầu, khí và hóa chất, tùy theo yêu cầu về áp suất và môi chất.
• Nông nghiệp và thủy lợi: Kiểm soát và phân phối nguồn nước tưới tiêu trên diện tích lớn, các trạm thủy lực và kênh mương dẫn nước.

Những lưu ý quan trọng khi lắp đặt và sử dụng van cửa BB

  Để van cổng BB hoạt động ổn định, bền bỉ và tuổi thọ cao trong quá trình lắp đặt và sử dụng cần lưu ý một số điểm như:

Lưu ý khi lắp đặt

• Kiểm tra DN và cấp áp suất, đảm bảo van phù hợp với kích thước và áp suất của hệ thống.
• Kiểm tra tiêu chuẩn mặt bích, đảm bảo van và đường ống phải cùng tiêu chuẩn như JIS, BS, DIN hoặc ANSI, hay có tính lắp lẫn.
• Vệ sinh đường ống, loại bỏ bụi bẩn, xỉ hàn, mạt sắt và dị vật có thể làm kẹt đĩa van và ảnh hưởng đến khả năng làm kín.
• Lắp đúng tư thế, ưu tiên lắp van theo phương thẳng đứng, tay quay hướng lên trên để thuận tiện cho vận hành và bảo dưỡng.
• Luôn sử dụng gioăng cao su hoặc PTFE phù hợp giữa hai mặt bích để đảm bảo độ kín và hạn chế rò rỉ lưu chất.
• Siết bulông đúng cách, siết bulong mặt bích theo thứ tự đối xứng và tăng lực đều, để gioăng được ép đều và hạn chế rò rỉ.
• Với van có kích thước lớn hoặc trọng lượng nặng, nên sử dụng giá đỡ phù hợp để giảm tải lên đường ống và mối nối.

Lưu ý khi sử dụng và vận hành

• Van chủ yếu dùng để đóng hoặc mở hoàn toàn, không phù hợp để điều tiết lưu lượng vì dòng chảy tốc độ cao có thể gây rung lắc, mài mòn và hư hỏng đĩa van.
• Quay tay quay từ từ, dùng lực vừa đủ và không sử dụng dụng cụ hỗ trợ để tránh làm hỏng ty van, đĩa van hoặc tuột ren.
• Đối với van điều khiển tự động, cần kiểm tra đúng nguồn điện/khí nén, công tắc hành trình và chức năng vận hành bằng tay trước khi đưa van vào chế độ tự động.
• Định kỳ kiểm tra ty van, bôi trơn bộ phận truyền động và kiểm tra rò rỉ tại nắp van hoặc các mối nối mặt bích.\
• Đối với các ít khi sử dụng nên đóng/mở thử định kỳ khoảng 3–6 tháng/lần để hạn chế tình trạng kẹt do cặn bẩn hoặc oxy hóa.

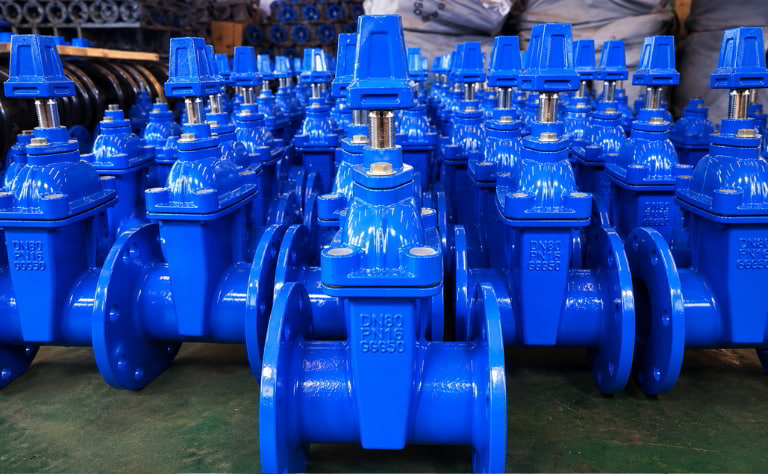

Địa chỉ cung cấp van cổng BB uy tín
