Van là một thiết bị không thể thiếu trong các hệ thống ống dẫn. Van có rất nhiều chủng loại khác nhau ứng dụng trong rất nhiều lĩnh vực, trong đó có loại van cổng là loại phổ biến và thông dụng nhất. Trong nội dung bài này mình sẽ giới thiệu cho bạn đọc hiểu hơn về van cổng là gì và các thông tin liên quan về loại van này.

Van cổng là gì?

  Van cổng còn có tên gọi khác nhau như: Gate valve, van cửa, van chặn, … là một trong những loại van được sử dụng rộng rãi trong công nghiệp.

  Van cổng đóng dòng chảy khi chúng chắn ngang qua toàn bộ dòng chảy. Khi van được mở hoàn toàn thì cửa của chúng không nằm trong dòng chảy của vật chất. Lúc này độ cản trở dòng chảy của van là rất nhỏ có nghĩa là sự sụt áp hay mất năng lượng khi vật chất đi qua van được hạn chế ở mức nhỏ nhất.

Cấu tạo của van cổng hiện nay

  Xét theo tiêu chí về cấu tạo, van cửa được chia làm hai loại chính bao gồm van cổng ty nổi và van cổng ty chìm. Trong đó, van cổng chìm thường được ưu tiên lắp đặt  trong các hệ thống dẫn nước, xử lý chất thải và cả phòng cháy chữa cháy nhờ vào thiết kế trục ngắn và van có dạng mặt bích có thể làm giảm đi áp lực nước khi lưu thông qua van cổng.

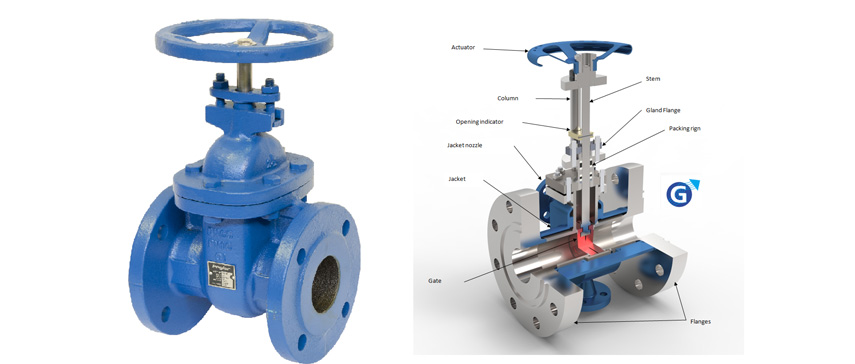

Cấu tạo van cổng ty chìm

  Van cổng có 3 phần chính là:

  • Phần đóng mở van: Đệm nêm mặt dưới, cửa van, miếng đệm, nêm van. Chịu trách nhiệm đóng mở ngăn cản dòng nước chảy hoặc cho phép dòng nước chảy qua.
  • Phần điều khiển truyền động van: Tay van, trục tay van, cần van, ốc tay van. Là những bộ phần giúp cho phần truyền động hoạt động điều khiển van thực hiện việc đóng hoặc mở.
  • Phần kết nối với hệ thống đường ống và phần làm kín van: Đệm kín, nắp van, thân van là những phần kết nối với hệ thống đường ống, hoặc làm kín hệ thống van giúp cho van không bị rò rỉ và cho phép lưu chất đi qua van.

Nguyên lý hoạt động của van cổng

  Van cổng có rất nhiều biến thể khác nhau nhưng về cơ bản toàn bộ đều có nguyên lý hoạt động như sau:

  Mỗi van cổng sẽ có bộ phần điều khiển là tay quay ở trên, khi người vận hành sử dụng lực quay vô lăng theo hướng ngược chiều kim đồng hồ sẽ nâng phần lá van lên để mở van và ngược lại khi xoay cùng chiều kim đồng hồ sẽ đóng van lại.

nguyên lý hoạt động của van cổng

  Dựa vào mục đích sử dụng có thể dùng van cổng để điều tiết dòng chảy hay đóng mở hoàn toàn. Lưu ý việc sử dụng van cổng vào mục đích điều tiết vì rất dễ bị hỏng phần lá van, do vậy chỉ sử dụng những dòng van cổng đặc biệt có lá van chắc chắn, chuyên sử dụng để điều tiết.

Thông số kỹ thuật chung của van cổng

  Bên cạnh đó, trên thị trường hiện nay cũng có rất nhiều mẫu van cửa nhập khẩu đang được rất nhiều khách hàng tin cậy lựa chọn. Các mẫu van nhập khẩu từ thương hiệu sản xuất van công nghiệp nổi tiếng đến từ Hàn Quốc, Trung Quốc, Malaysia, Thổ Nhĩ Kỳ… đều được đánh giá rất cao về cả mẫu mã lẫn công dụng hữu ích có thể mang lại hiệu quả cao cho hệ thống đường dẫn chất lỏng.

  Vật liệu thân: Gang đúc, inox, đồng, thép

  Môi trường làm việc:  Nước, dung dịch, khí

  Áp suât làm việc: PN10, PN16, PN20

  Nhiệt độ làm việc: 0 – 200°C, 120°C

  Điều kiện làm việc:

  • Nước uống, nước thải và chất lỏng trung tính: nhiệt độ từ -20 đến +120 ° C, tốc độ dòng chảy tối đa 5m / s và áp suất chênh lệch 16 bar.
  • Dạng Khí: nhiệt độ từ -20 đến +120 ° C, tốc độ dòng chảy tối đa 20 m / s và áp suất chênh lệch 16 bar.

   Kích thước van cổng: Từ DN50  đến DN2000

   Tiêu chuẩn BS, ANSI, JIS, DIN

   Thương hiệu van cổng uy tín giá rẻ hiện nay: ARV Malaysia, AUT Malaysia, KBV Thổ Nhĩ Kỳ,…

Ưu điểm khi sử dụng van cổng

Ưu điểm

  Tốc độ dòng chảy không thay đổi so với hành trình gốc, giảm thiểu khả năng tăng giảm áp suất đột ngột trong đường ống, góp phần bảo vệ đường ống và các thiết bị

  Thiết kế hiện đại , dễ tháo lắp, dễ bảo trì

  Thân van được thiết kế chuẩn tránh bị kẹt

  Trong và ngoài van được phủ lớp Epoxy tránh sự ăn mòn

  Lá van được bọc cao su cao cấp

  Cùng là 1 dạng van chặn nước nhưng van cổng có nhiều biến thể hơn van bướm nhằm đáp ứng nhiều hệ thống khác nhau.

Nhược điểm

  Song song với ưu điểm bên trên thì van cổng còn có những nhược điểm sau:

  Mặc dù đã được cải tiến nhưng van cổng có kích thước vẫn rất lớn so với những van khóa khác, do vậy việc lắp đặt chiếm không gian lớn đặc biệt với loại van cổng ty nổi.

  Không phải là lựa chọn tối ưu cho mục đích điều tiết dòng chảy.

  Sử dụng van cổng điều khiển điện hay khí nén được đánh giá là không hiệu quả bằng van bi và van bướm điều khiển, do vậy bạn nên cân nhắc khi sử dụng đến van điều khiển tự động.

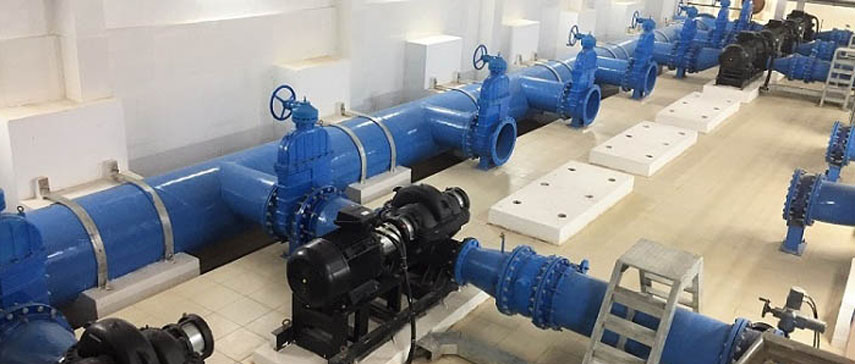

Ứng dụng của van cổng

  Các loại van cổng được sử dụng trongnhiều ngành nghề khác nhau và trong công nghiệp để xây dựng những hệ thống đường ống cũng như hệ thống PCCC, hệ thống nước thải.

  Bên cạnh đó van cổng có thể được sử dụng trong các môi trường đòi hỏi cao như môi trường có nhiệt độ cao và áp suất cao như là:

  • Ngành công nghiệp dầu khí.
  • Ngành công nghiệp dược phẩm.
  • Ngành công nghiệp sản xuất.
  • Ngành công nghiệp Ô tô.
  • Ngành công nghiệp hàng hải.
  • Nhà máy điện, xử lý nước thải, cấp thoát nước,  khai khoáng, và các ứng dụng ngoài khơi.

Hướng dẫn lắp đặt và vận hành van cổng

  Van cổng là loại van có cấu tạo đơn giản, do vậy việc lắp đặt loại van này tương đối đơn giản. Bạn có thể tham khảo video bên dưới đây, ngoài ra có một số lưu ý khi lắp đặt van cổng mình sẽ đề cập bên dưới video.

Hướng dẫn lắp đặt van cổng cho hệ thống ngầm

Lưu ý:

Vận hành lắp đặt van cổng

  Khi mở van cổng, những chuyển động đầu tiên của tay quay sẽ làm giảm lực tác dụng lên hai cổng. Nếu hệ thống của bạn, có sự thay đổi lớn về nhiệt độ, sự giản nở ở hai phần của cổng van thì sẽ làm biến dạng thân van và tạo nên lực tác dụng rất lớn lên cửa van và có thể làm hỏng van

  Với cấu tạo ở cổng van, được ghép nối bởi nhiều thành phần nên chúng thường bị trục trặc nếu như các tạp chất bị tắc kẹt hay lắng đọng trong đó

Các loại van cổng hiện nay được auvietco phân phối

Van cổng inox

  Chất liệu thân van và lá van bằng: SS304 hoặc SS316

  Môi trường sử dụng: Nước thải, nước biển, dầu…

  Nhiệt độ tối đa sử dụng là 300°C

  Xuất xứ thường có trên thị trường Việt Nam: Trung Quốc, Hàn Quốc, Nhật Bản

  Có độ bền cao, chống ăn mòn tốt, sản phẩm nặng, có giá thành tương đối cao.

Van cổng inox

Van cổng ty chìm

  Thích hợp lắp đặt những vị trí có không gian hẹp, lắp trong hệ thống dẫn nước ngầm. Có cấu tạo rất đơn giản, chất liệu có thể từ inox, gang, nhựa…

Van cổng ty chìm

Van cổng ty nổi

  Có kích thước lớn, độ bền cao, phù hợp lắp đặt những hệ thống xử lý nước thải, nước sạch… Được làm từ thép, inox, gang,…

Van cổng điều khiển

  Nhằm tối ưu được hiệu suất hoạt động và cắt giảm được nhân công vận hành nhà sản xuất đã phát triển van cổng điều khiển tự động. Thay vì sử dụng tay quay thông thường sẽ được lắp thế vào bộ điều khiển bằng điện hoặc khí nén.

  Xuất xứ thường thấy tại Việt Nam hiện nay là: Nhật, EU

Van cổng bằng đồng

  Chất liệu thân van bằng đồng thau

  Môi trường sử dụng: nước sạch, hơi, khí

  Không có kích thước lớn như các loại chất liệu khác

  Nhiệt độ tối đa 200°C

  Xuất xứ thường có trên thị trường: Việt Nam, Malaysia, Thái Lan, Nhật, China

Van cổng bằng đồng

Van cổng gang

  Thân được đúc từ gang cầu hoặc gang xam

  Bề mặt có thể phủ thêm sơn để đảm bảo chống bám bụi, tăng tuổi thọ

  Lá van cấu tạo từ gang bọc cao su EPDM, NBR, PTFE

  Áp suất hoạt động: PN10, PN16, PN25

  Kiểu nối: Bích

  Xuất xứ rất đa dạng vì đây là loại thường dùng nhất trong xây dựng hiện nay.

Van cổng bằng gang

Van cổng gang

Van cổng chất liệu thép

  Chuyên được sử dụng cho hệ thống hoạt động áp suất lớn, nhiệt độ cao như dẫn dầu, …

  Toàn thân và đĩa được chế tạo từ thép

  Nhiệt độ hoạt động tối đa 490°C

  Áp suất 25-30 bar

  Xuất xứ: EU, Nhật, Trung Quốc

Van cổng bằng nhựa

 Được ứng dụng trong ngành hóa chất, nước thải, bể bơi, thực phẩm… chế tạo từ nhựa PVC, uPVC.

Áp suất hoạt động:: PN10, PN16

Nhiệt độ hoạt động: Max 80°C, max 120°C

Xuất xứ: Trung Quốc, Việt Nam, Đài Loan

Van cổng bằng nhựa

Van cổng nhựa

Van cổng dao

 Tên tiếng anh là Knife gate valve có thiết kế đặc biệt tương đối mỏng so với các loại van cổng khác. Thường được chế tạo từ inox và ứng dụng trong ngành thực phẩm, dược phẩm, chế tạo…

  Kiểu lắp: nối bích 2 bên

  Áp suất: PN16, PN25

  Xuất xứ thường thấy là: Nhật, Trung Quốc, Hàn, EU.

Van cổng dao

Van cổng dao

Lý do nên chọn mua van cổng tại auvietco

  Hiện nay, với sự phát triển của các loại vật liệu xây dựng, doanh nghiệp có thể dễ dàng chọn mua được các thiết bị van công nghiệp tại nhà cung cấp van chính hãng. Dựa vào những đặc điểm riêng biệt về mẫu mã, kiểu dáng, hãng sản xuất cũng như vật liệu cấu tạo mà báo giá van cổng ở các đơn vị cung cấp sẽ có sự chênh lệch khác nhau.

  Tự hào là một trong những đối tác tin cậy trong lĩnh vực phân phối van, công ty Âu Việt chúng tôi sẽ mang đến cho quý khách các sản phẩm van chất lượng cũng như cung cấp cho bạn báo giá van cổng được cập nhật chính xác nhất.

  Với các mẫu van nhập khẩu chính hãng, chúng tôi luôn tin tưởng đem đến sự hài lòng cho mọi khách hàng khi sử dụng van công nghiệp. Hãy đến với chúng tôi để được tư vấn lựa chọn và lắp đặt van cổng phù hợp nhất cho hệ thống lưu thông chất lỏng, khí của bạn ngay hôm nay.

  Bảo hành 6 – 12 tháng tại Hà Nội

  Giao hàng nhanh chóng đến tận nơi khách hàng yêu cầu với chi phí thấp nhất

 Dịch vụ uy tín, đội ngũ nhân viên  phục vụ tận tâm

  Hàng có nguồn gốc, xuất xứ rõ ràng

  Hồ sơ chất lượng: CO/CQ, Catalogue.

  Qúy khách có nhu cầu báo giá van cổng hãy liên hệ trực tiếp với van công nghiệp Âu Việt qua hotline 088 992 9669 để có báo giá tốt nhất.
