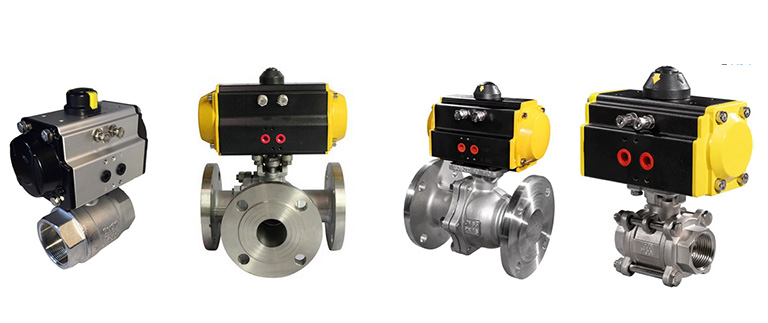

Van bi inox điều khiển khí nén Đài Loan

  • Tình trạng: Hết hàng
  • Thương hiệu: Đài Loan
Liên hệ
  • Tên sản phẩm: Van 3 mảnh điều khiển khí nén
  • Chất liệu thân van: Inox304
  • Kích thước: DN15 ~ DN100;
  • Áp suất làm việc: PN10, PN16, PN25, PN40
  • Gioăng làm kín:PTFE,PPL,VITON, EPDM
  • Nhiệt độ làm việc: -20 ° C ~ +450 ° C;
  • Môi trường sử dụng: Nước,dầu,khí ga,chất lỏng không ăn mòn
  • Chức năng: ON/OFF

Đặc điểm nổi bật van bi inox loại 3 mảnh sử dụng bộ điều khiển khí nén

 - Cấu tạo chắc chắn, độ bền cao

 - Lắp đặt và bảo trì đơn giản

 - Bộ điều khiển khí nén có thể lắp đặt thêm các phụ kiện như van điện từ khí nén, tay quay...

 - Ứng dụng rộng rãi trong ngành công nghiệp dầu, nước sạch, hơi, và khí

Thông số kỹ thuật van 3 mảnh điều khiển khí nén Đài Loan

Đầu điều khiển khí nén Thân van bi inox 3 mảnh
Kiểu Tác động kép & tác động đơn Đường kính danh nghĩa DN15 ~ DN100
Áp khí Tác động kép:2-8 bar / Đơn:4-8 bar Áp suất danh nghĩa PN16, PN10, PN25, PN40
Mô-men xoắn đầu ra Tác động kép:4N·M ~ 10560N·M Chất liệu  Thép không gỉ
Tác động đơn:7N·M ~ 2668N·M Thân van Inox304
Nhiệt độ làm việc Loại nhiệt độ bình thường:-20℃ ~ 80 ℃ (Nitrile cao su O-ring) Bi Inox 304/316/ thép không gỉ L
Loại nhiệt độ cao:-20℃ ~ 160 ℃ (Fluorocarbon O-ring) Gioăng làm kín  NBR, PTFE, EPDM
Phạm vi của chuyển động 0~ 90 ° ± 5 ° Nhiệt độ PTFE≤180 ℃; PPL≤350 ℃; Kim loại Seal≤450 ℃
Model kích thước ATD50 ~ ATD88 G1 / 8 " Kiểu cấu tạo 3-mảnh
ATD100 ~ 200 G1 / 4 " Lưu chất sử dụng Nước,dầu,khí ga,chất lỏng không ăn mòn
Tín hiệu vị trí của van Limit Switch:mở đầy đủ  / full tín hiệu gần Đặc tính Kết cấu rắn chắc, kích thước nhỏ

và khả năng lưu thông lớn

Cấu tạo và nguyên lý hoạt động

 Cấu tạo van bi inox điều khiển khí nén khá đơn giản, để nắm rõ hơn về cách hoạt động của bộ điều khiển khí nén bạn nên xem video bên dưới:

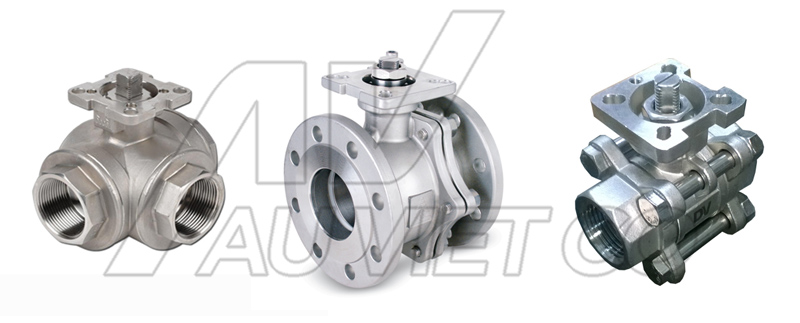

Bộ phần truyền động của van bi 3 mảnh Đài Loan tại auvietco

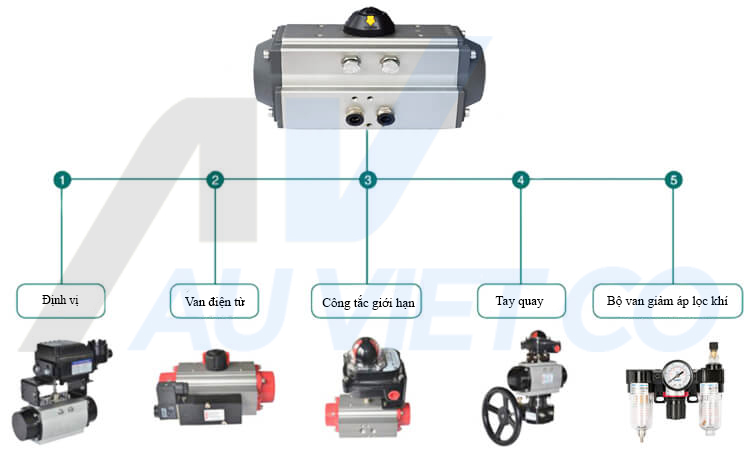

Cũng giống như các loại van bi điều khiển khí nén khác, bộ điều khiển này có thể lắp đặt thêm các phụ kiện sau:

Phụ kiện đầu khí nén

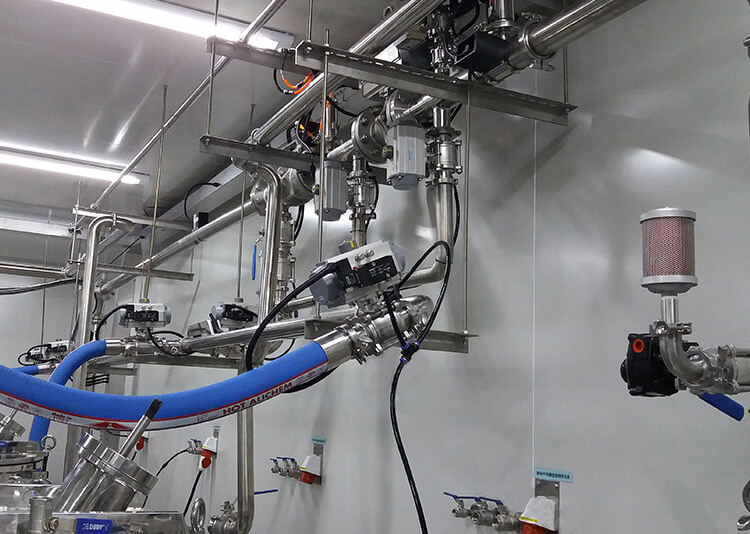

Ứng dụng van bi inox điều khiển khí nén

Ứng dụng van bi điều khiển khí nén
