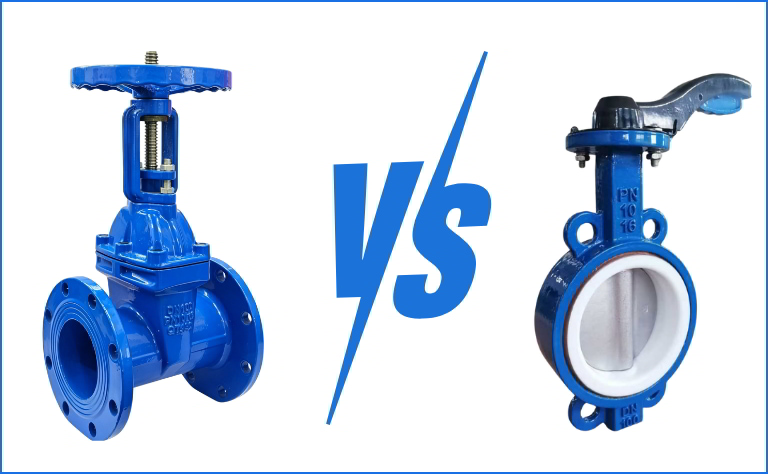

So Sánh Van Cổng Và Van Bướm

  Van cổng và van bướm đều được sử dụng phổ biến để đóng, mở và kiểm soát dòng chảy trong hệ thống đường ống. Tuy nhiên, hai loại van này khác nhau về cấu tạo, nguyên lý hoạt động, tốc độ đóng mở và không gian lắp đặt. Hiểu rõ những khác biệt này sẽ giúp bạn lựa chọn đúng loại van, tối ưu chi phí và đảm bảo hệ thống vận hành hiệu quả.

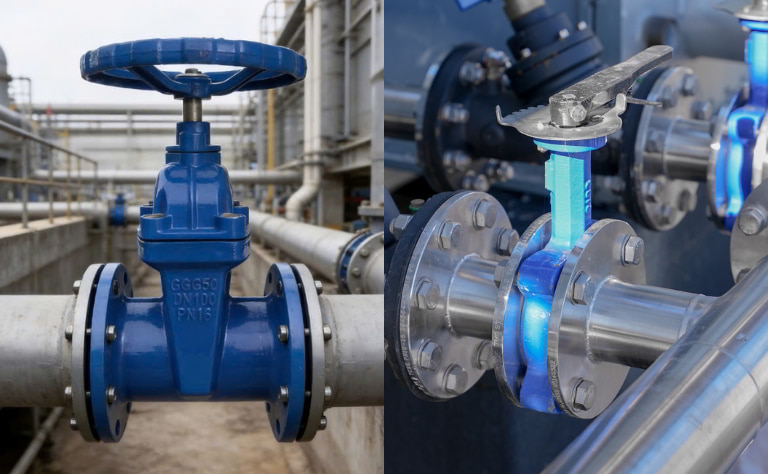

Tổng quan về van cổng và van bướm

Van cổng là gì?

  Van cổng (Gate Valve) hay còn gọi là van cửa, van chặn, là loại van công nghiệp được sử dụng để đóng mở dòng chảy lưu chất trong đường ống. Khi mở hoàn toàn, đĩa van được nâng lên khỏi đường đi của lưu chất, tạo tiết diện dòng chảy lớn và giúp giảm tổn thất áp suất.

  Van cổng thường được sử dụng trong các hệ thống cấp thoát nước, PCCC, xử lý nước, dầu khí và đường ống công nghiệp. Loại van này phù hợp nhất với chức năng đóng hoặc mở hoàn toàn, không phù hợp cho các hệ thống cần điều tiết dòng chảy liên tục.

  Có thể gặp các dạng van cổng phổ biến như van cổng ty nổi, van cổng ty chìm, van cổng mặt bích hoặc van cổng nối ren.

Van bướm là gì?

  Van bướm (Butterfly Valve) là loại van sử dụng đĩa van hình tròn được gắn trên trục van và xoay quanh một góc khoảng 90° để đóng hoặc mở dòng chảy. Khi mở hoàn toàn, đĩa van xoay song song với hướng dòng chảy, khi đóng, đĩa van xoay vuông góc với đường ống để ngăn dòng lưu chất.

  Ưu điểm nổi bật của van bướm là thiết kế nhỏ gọn, trọng lượng nhẹ, đóng mở nhanh và tiết kiệm không gian lắp đặt. Van được sử dụng phổ biến trong hệ thống cấp nước, PCCC, HVAC, xử lý nước, đường ống công nghiệp và nhiều hệ thống có kích thước lớn.

8 điểm khác biệt cốt lõi giữa van cổng và van bướm

Cấu tạo và cơ chế hoạt động

• Van cổng: Sử dụng đĩa van dạng cổng chuyển động lên xuống theo phương vuông góc với hướng dòng chảy. Khi xoay tay quay, ty van sẽ nâng lên hoặc hạ xuống để đóng hoặc mở đường ống. Do đĩa van cần di chuyển hết hành trình nên van cổng thường phải quay nhiều vòng mới chuyển hoàn toàn giữa trạng thái đóng và mở.
• Van bướm: Sử dụng đĩa van hình tròn gắn trên trục và xoay quanh trục này để đóng mở dòng chảy. Nhờ cơ chế xoay đơn giản, van chỉ cần khoảng 90° để chuyển từ đóng sang mở hoàn toàn hoặc ngược lại.

  Tóm lại: Van cổng đóng mở bằng chuyển động tịnh tiến nâng/hạ của đĩa van, còn van bướm đóng mở bằng chuyển động xoay của đĩa van. Đây là điểm khác biệt cơ bản quyết định tốc độ vận hành và thiết kế của hai loại van.

Tốc độ đóng mở

• Van cổng: Tốc độ đóng mở chậm hơn do phải quay nhiều vòng tay quay để đưa đĩa van đi hết hành trình. Đây là đặc điểm phù hợp với các hệ thống cần đóng mở có kiểm soát, nhưng không thích hợp khi yêu cầu thao tác đóng ngắt nhanh.
• Van bướm: Có tốc độ đóng mở nhanh hơn nhờ đĩa van chỉ cần xoay khoảng 90° để chuyển đổi giữa trạng thái đóng và mở. Phù hợp với những hệ thống cần đóng ngắt khẩn cấp, thao tác thường xuyên.

  Tóm lại: Van bướm đóng mở nhanh hơn, thao tác dơn giản hơn. Còn van cổng có hành trình vận hành dài hơn nên đóng mở từ từ.

Tác động đến dòng chảy và tổn thất áp suất

• Van cổng: Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy. Nhờ đó van cổng đi qua thông suốt, Sụt áp gần như bằng 0, không làm suy giảm lưu lượng hay áp suất dòng chảy.
• Van bướm: Khi mở hoàn toàn, đĩa van vẫn nằm giữa tâm dòng chảy nên tạo ra một lực cản dòng chảy nhất định và tổn thất áp suất thường cao hơn van cổng.

  Tóm lại: Van cổng có lợi thế về tiết diện dòng chảy khi mở hoàn toàn, trong khi van bướm tạo ra lực cản lớn hơn do đĩa vẫn nằm trong dòng chảy.

Khả năng điều tiết

• Van cổng: Chủ yếu dùng để đóng hoặc mở hoàn toàn, không phù hợp để điều tiết lưu lượng trong thời gian dài. Vì khi chỉ mở một phần, dòng lưu chất tốc độ cao có thể gây rung lắc, xói mòn đĩa và giảm tuổi thọ thiết bị.
• Van bướm: Có thể xoay đĩa theo nhiều góc khác nhau để điều tiết lưu lượng linh hoạt. Tuy nhiên khả năng điều tiết phụ thuộc vào thiết kế cụ thể của van. Với những hệ thống yêu cầu kiểm soát lưu lượng chính xác, van bướm thông thường không thể thay thế hoàn toàn các loại van điều khiển chuyên dụng.

  Tóm lại: Van cổng phù hợp với chức năng đóng/mở, còn van bướm có khả năng đóng mở và điều tiết ở mức nhất định.

Kích thước, trọng lượng và không gian lắp đặt

• Van cổng: Thân van dày, chiều cao lớn nên nặng và cồng kềnh, đặc biệt là đối với các đường ống lớn. Ngoài ra loại ty nổi còn cần thêm không gian phía trên để ty van chuyển động, vì vậy phải tính toán cả chiều ngang và chiều cao khi lắp đặt.
• Van bướm: Thiết kế nhỏ gọn, nhẹ đặc biệt là với dạng Wafer hoặc Lug. Chiều dài van ngắn giúp tiết kiệm không gian và giảm tải trọng lên hệ thống đường ống. Đặc biệt với đường ống lớn van bướm thường có lợi thế hơn về kích thước, trọng lượng và chi phí lắp đặt.

  Tóm lại: Van bướm có lợi thế rõ rệt về trọng lượng, kích thước và không gian lắp đặt so với van cổng.

Khả năng đóng kín

• Van cổng: Đĩa van dạng nêm hoặc phẳng ép vào mặt ghế khi đóng, tạo độ kín cao, phù hợp để cô lập hoàn toàn dòng chảy.
• Van bướm: Đĩa van xoay 90° và ép vào gioăng làm kín như EPDM, NBR hoặc PTFE. Độ kín phụ thuộc nhiều vào chất lượng gioăng và tình trạng bề mặt đĩa van. Phù hợp với nhu cầu đóng kín thông thường, các loại chuyên dụng như van bướm lệch tâm có khả năng làm kín cao hơn.

  Tóm lại: Van cổng có lợi thế về khả năng cô lập và làm kín dòng chảy, trong khi van bướm có thiết kế gọn nhẹ và vẫn đáp ứng tốt nhu cầu đóng kín thông thường.

Giới hạn áp suất và nhiệt độ

• Van cổng: Có nhiều dòng phù hợp với áp suất cao (PN16, PN25, PN40) và nhiệt độ cao ( với vật liệu thép, inox). Thích hợp với môi trường hơi nóng, dầu khí, nhiệt điện hay hóa chất đặc thù.
• Van bướm: Thường hoạt động tối ưu ở mức áp suất trung bình- thấp (PN10, PN16), nhiệt độ làm việc phụ thuộc lớn vào chất liệu gioăng làm kín.

  Tóm lại: Van cổng có nhiều lựa chọn cho áp suất và nhiệt độ cao. Còn van bướm cần lựa chọn đúng vật liệu và cấu tạo theo điều kiện làm việc.

Chi phí đầu tư và bảo trì

• Van cổng: Chi phí sản xuất và giá thành thường cao hơn, đặc biệt với kích thước lớn từ DN200 trở lên. Cấu tạo nhiều chi tiết cũng khiến việc bảo trì, sửa chữa phức tạp và tốn kém hơn.
• Van bướm: Chi phí đầu tư thấp, thiết kế nhẹ gọn giúp tiết kiệm chi phí vận chuyển và lắp đặt. Việc bảo trì cũng đơn giản, chủ yếu kiểm tra và thay gioăng khi bị mòn hay hư hỏng.

  Tóm lại: Van bướm có lợi thế về chi phí đầu tư, vận chuyển và bảo trì, trong khi van cổng có giá thành cao hơn và chi phí bảo dưỡng lớn hơn.

Bảng so sánh tổng hợp giữa van cổng và van bướm

Hướng dẫn cách chọn đúng loại van cho công trình

  Việc lựa chọn van cần căn cứ vào các yếu tố thực tế như kích thước đường ống, điều kiện làm việc, tần suất vận hành, không gian lắp đặt và chi phí của hệ thống. Cụ thể như sau:

Khi nào nên chọn van cổng?

• Đường ống kích thước vừa và nhỏ (Thường từ DN15 – DN300) cần độ kín tuyệt đối.
• Cần đóng/mở hoàn toàn, không yêu cầu điều tiết lưu lượng thường xuyên.
• Dòng chảy thẳng, không muốn sụt giảm áp suất hoặc lưu lượng đường ống.
• Hệ thống yêu cầu khả năng chịu áp suất và nhiệt độ cao như hệ thống hơi nóng, dầu khí và các hệ thống công nghiệp.
• Không yêu cầu đóng mở liên tục, vì van cổng có thời gian vận hành lâu hơn van bướm.
• Có đủ không gian lắp đặt, đặc biệt với van cổng ty nổi cần khoảng trống để ty van nâng lên khi mở.
• Cần độ kín tốt và khả năng cách ly dòng chảy trong quá trình bảo trì, sửa chữa.

Khi nào nên chọn van bướm?

• Hệ thống đường ống DN50 trở lên, đặc biệt với các kích thước lớn
• Không gian lắp đặt chật hẹp, giới hạn về diện tích như phòng máy, hầm kỹ thuật…
• Hệ thống yêu cầu đóng mở nhanh, thao tác đơn giản và dễ kết hợp bộ điều khiển điện hoặc khí nén.
• Muốn tối ưu chi phí đầu tư, trọng lượng và kích thước van, nhất là đối với đường ống lớn.
• Có nhu cầu điều chỉnh lưu lượng ở mức phù hợp với đặc tính của van bướm.
• Hệ thống nước hoặc xử lý nước có cặn bẩn, tạp chất hoặc lưu chất hơi sệt, trong đó thiết kế đĩa van có thể phù hợp hơn trong một số ứng dụng.

  Tóm lại: Chọn van cổng khi ưu tiên độ kín, dòng chảy thông thoáng, tổn thất áp suất thấp và khả năng làm việc trong điều kiện áp suất – nhiệt độ cao. Chọn van bướm khi ưu tiên thiết kế gọn nhẹ, đóng mở nhanh, dễ tự động hóa và tiết kiệm chi phí, đặc biệt với đường ống kích thước lớn.

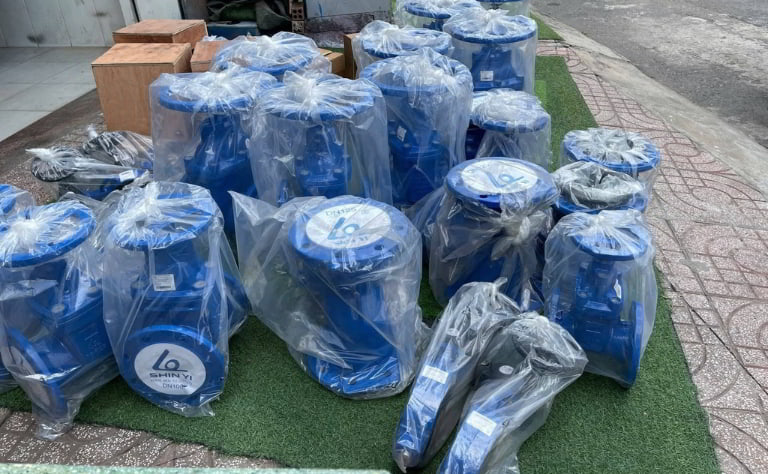

Địa chỉ mua van cổng và van bướm chính hãng giá tốt

  Khi đã chọn được loại van phù hợp, việc tìm kiếm đơn vị cung cấp uy tín, đầy đủ chứng nhận CO/CQ là yếu tố quyết định đến chất lượng công trình.

  Van công nghiệp Âu Việt là đơn vị hàng đầu tại Việt Nam chuyên nhập khẩu và phân phối các dòng van cổng van bướm chính hãng.

Tại sao nên chọn mua van tại Van công nghiệp Âu Việt?

• Sản phẩm đa dạng: Cung cấp đầy đủ các thương hiệu uy tín hàng đầu như ARV, Kitz, Arita, ShinYi, Wonil, Aut... với đẩy đủ các các chất liệu gang, đồng, thép, inox.
• Cam kết chất lượng: Hàng nhập khẩu chính hãng, đầy đủ giấy tờ CO, CQ, PKL, đạt tiêu chuẩn kiểm định nghiêm ngặt.
• Sẵn kho số lượng lớn: Đầy đủ kích cỡ từ DN15 đến DN1000 tại kho Hà Nội và TP. Hồ Chí Minh, đáp ứng nhanh mọi tiến độ dự án.
• Giá thành cạnh tranh: Nhập khẩu trực tiếp không qua trung gian, chiết khấu cực tốt cho các nhà thầu, đại lý và công trình.
• Bảo hành dài hạn: Chính sách bảo hành chính hãng từ 12 - 24 tháng, hỗ trợ kỹ thuật tận tâm 24/7.

  Tóm lại, van cổng và van bướm đều có vai trò quan trọng trong hệ thống đường ống nhưng phù hợp với những nhu cầu khác nhau. Van cổng thích hợp cho hệ thống cần đóng/mở chắc chắn và dòng chảy thông thoáng, còn van bướm có ưu thế về thiết lế nhỏ gọn và đóng mở nhanh. Việc lựa chọn cần dựa trên điều kiện làm việc, không gian lắp đặt và ngân sách để đảm bảo hiệu quả và độ bền. Nếu chưa biết chọn loại nào, hãy liên hệ ngay  HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được tư vấn phù hợp.
