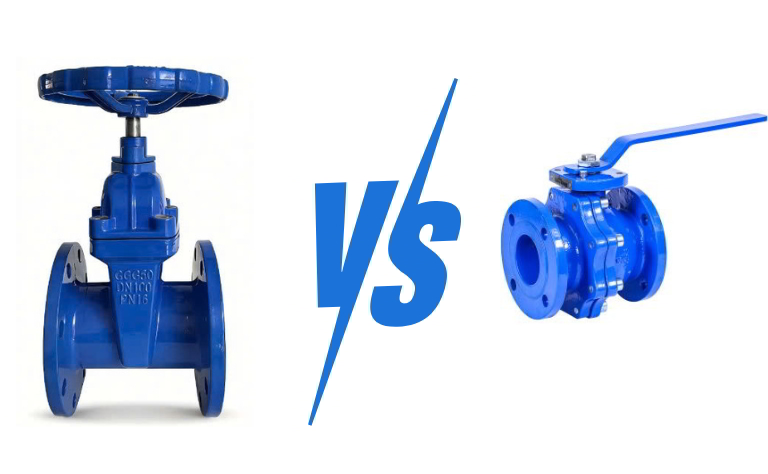

So Sánh Van Cổng Và Van Bi

  Van cổng và van bi đều là những dòng van công nghiệp được sử dụng phổ biến hiện nay. Dù cùng chung chức năng kiểm soát dòng chảy lưu chất nhưng mỗi loại lại sở hữu thiết kế, cơ chế hoạt động và lợi thế vận hành hoàn toàn khác biệt. Hiểu rõ sự khác biệt cốt lõi này sẽ giúp bạn dễ dàng lựa chọn loại van phù hợp cho hệ thống của mình.

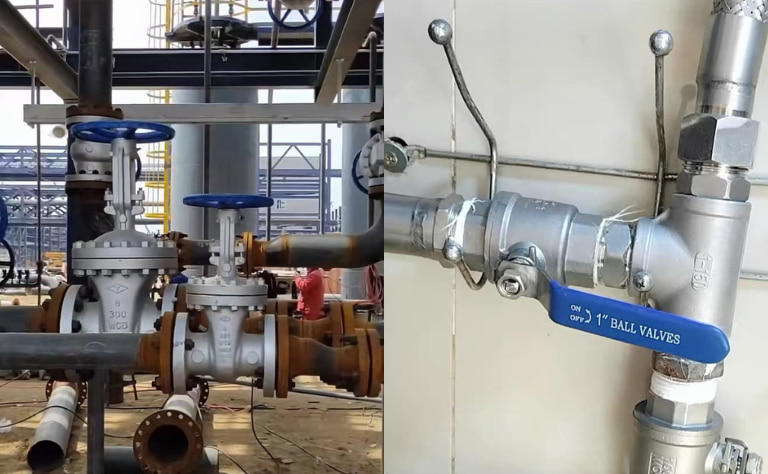

Đôi nét về van cổng và van bi

Van cổng là gì?

  Van cổng (Gate Valve), còn được gọi là van cửa hoặc van chặn, là thiết bị cơ khí được lắp trên đường ống để đóng hay mở dòng chảy lưu chất bằng cách nâng hoặc hạ đĩa van như nâng hạ cánh cổng. Khi mở hoàn toàn, đĩa van được nâng lên khỏi đường đi của lưu chất, giúp dòng chảy lưu thông dễ dàng. Khi đóng, đĩa van hạ xuống và ép vào ghế van để chặn đứng dòng chảy

  Ưu điểm nổi bật của van cổng là khi mở hoàn toàn, dòng chảy đi qua gần như thẳng và ít bị cản trở, gần như không làm tổn thất áp suất. Do đó, van thường được lựa chọn cho các hệ thống yêu cầu dòng chảy liên tục và lưu lượng lớn.

  Van cổng được sử dụng phổ biến trong hệ thống cấp thoát nước, PCCC, xử lý nước thải, HVAC và các đường ống công nghiệp có kích thước từ trung bình đến lớn. Tuy nhiên, van chủ yếu dùng để đóng/mở hoàn toàn và không phù hợp với việc điều tiết lưu lượng liên tục, vì có thể gây rung lắc, mài mòn đĩa và làm giảm tuổi thọ của van.

Van bi là gì?

  Van bi (Ball Valve) là thiết bị cơ khí được sử dụng rộng rãi để đóng, mở hoặc điều tiết dòng chảy trên đường ống. Van hoạt động dựa trên cơ chế xoay viên bi có lỗ xuyên tâm một góc 90 độ. Khi lỗ viên bi nằm trùng với hướng đường ống van mở cho lưu chất đi qua, còn khi lỗ viên bi vuông góc với dòng chảy, van đóng và ngăn dòng lưu chất đi qua.

  Ưu điểm nổi bật của van bi là khả năng đóng mở nhanh, thao tác đơn giản và khả năng làm kín tốt. Đặc biệt, các loại van bi Full Port, khi mở hoàn toàn, lòng bi tạo thành một đường ống thẳng có đường kính tương đương với đường ống chính, giúp tối ưu hóa lưu lượng và giữ tổn thất áp suất ở mức tối thiểu.

  Van bi có nhiều kiểu thiết kế như 2 ngã, 3 ngã, phù hợp với các nhu cầu đóng/mở hoặc chuyển hướng dòng chảy khác nhau. Van được sử dụng phổ biến trong hệ thống cấp nước, khí nén, dầu, hóa chất, hơi và nhiều ứng dụng công nghiệp. Mặc dù có thể điều tiết dòng chảy trong một số trường hợp, van bi vẫn chủ yếu được dùng để đóng/mở, nếu cần kiểm soát lưu lượng chính xác và liên tục, nên sử dụng van điều tiết chuyên dụng.

Điểm khác biệt cốt lõi giữa van cổng và van bi

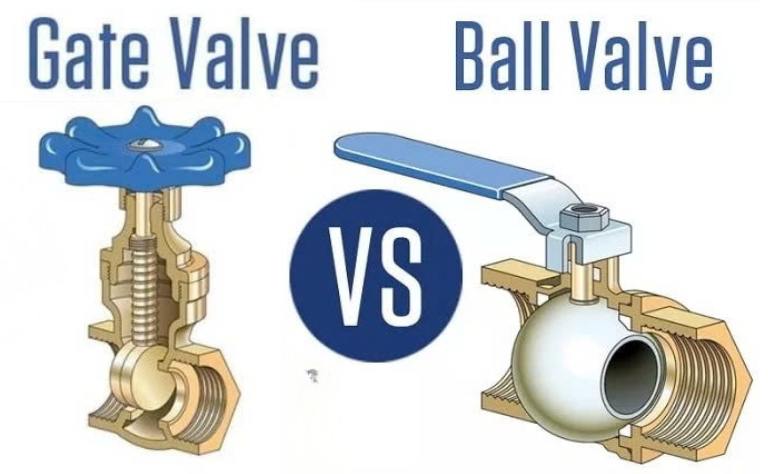

Cấu tạo và cơ chế hoạt động

• Van cổng: Gồm thân van, tay quay, ty van, đĩa van và bộ phận làm kín. Khi xoay tay quay, ty van sẽ nâng hoặc hạ đĩa van để đóng hoặc mở dòng chảy. Tùy vào thiết kế ty van, van cổng được chia thành van cổng ty nổi và van cổng ty chìm.
• Van bi: Gồm thân van, trục van, viên bi có lỗ xuyên tâm, gioăng làm kín và bộ phận điều khiển như tay gạt, tay quay hoặc bộ truyền động. Khi xoay bộ phận điều khiển, trục van làm viên bi xoay 90° để đóng hoặc mở dòng chảy.

  Tóm lại: Van cổng đóng mở bằng chuyển động tịnh tiến lên xuống để nâng hạ đĩa van và cần xoay tay quay nhiều vòng. Trong khi van bi đóng mở bằng chuyển động xoay 90°, nên thao tác nhanh và đơn giản hơn.

Tốc độ và tần suất đóng mở

• Van cổng: Tốc độ đóng/mở rất chậm do người vận hành phải xoay vô năng nhiều vòng để nâng toàn bộ đĩa van lên khỏi lòng ống. Vì vậy, van cổng không phù hợp với các tình huống đóng ngắt khẩn cấp hay các ứng dụng yêu cầu đóng mở liên tục.
• Van bi: Tốc độ vận hành nhanh, người vận hành chỉ cần gạt nhẹ tay gạt một góc 90° là trạng thái van lập tức thay đổi. Đây là ưu điểm quan trọng trong các hệ thống cần thao tác thường xuyên hoặc yêu cầu ngắt dòng nhanh.

  Tóm lại: Van bi có ưu thế về tốc độ đóng mở nhờ chỉ cần xoay 90°, phù hợp với hệ thống cần đóng mở nhanh và vận hành thường xuyên. Còn van cổng đóng mở chậm hơn và thích hợp với các hệ thống chủ yếu đóng hoặc mở cố định trong thời gian dài.

Số lượng cổng và khả năng chuyển hướng dòng

• Van cổng: Chủ yếu có thiết kế 2 cổng, gồm một đầu vào và một đầu ra nằm trên cùng một tuyến ống. Van phù hợp với nhu cầu đóng hoặc mở dòng chảy theo một hướng cố định.
• Van bi: Đa dạng hơn với các loại 2 ngã, 3 ngã. Trong đó, van bi 2 ngã dùng để đóng/mở dòng chảy, van bi 3 ngã có thể dùng để chuyển hướng, phân phối hoặc trộn dòng chảy tùy thiết kế L-port hoặc T-port.

  Tóm lại: Van cổng chủ yếu dùng để đóng/mở dòng chảy trên một tuyến ống, còn van bi linh hoạt hơn, có thể phân nhánh, chuyển hướng hoặc phối hợp dòng chảy.

Khả năng điều tiết dòng chảy

• Van cổng: Không phù hợp để điều tiết dòng chảy vì khi van mở một phần có thể gây rung lắc, xói mòn đĩa van và làm giảm tuổi thọ của gioăng.
• Van bi: Có thể điều tiết tạm thời trong một số trường hợp nhưng vẫn chủ yếu dùng để đóng/mở hoàn toàn. Nếu cần điều chỉnh lưu lượng chính xác và liên tục, nên sử dụng van điều tiết chuyên dụng như van cầu hoặc van bi V-port.

  Tóm lại: Cả van cổng và van bi tiêu chuẩn đều phù hợp nhất cho đóng/mở, van bi có thể linh hoạt hơn trong một số ứng dụng điều tiết tạm thời nhưng không nên dùng để điều tiết liên tục.

Tổn thất áp suất và độ kín

• Van cổng: Khi mở hoàn toàn, đĩa van nâng lên khỏi dòng chảy nên độ sụt áp qua van gần như bằng 0. Đây là một trong những ưu điểm khiến van cổng được sử dụng phổ biến trên các đường ống lớn. Tuy nhiên, cặn bẩn hoặc sỏi cát có thể tích tụ ở đáy van, ảnh hưởng đến khả năng đóng kín sau thời gian sử dụng.
• Van bi: Đặc biệt với loại Full Port, dòng chảy đi qua gần như không bị cản trở nên tổn thất áp suất thấp. Đồng thời cấu trúc gioăng làm kín ôm sát viên bi giúp van có độ kín cao và hạn chế rò rỉ.

  Tóm lại: Cả hai loại van đều có tổn thất áp suất thấp khi mở hoàn toàn, nhưng van bi thường có ưu thế về độ kín và khả năng chống rò rỉ hơn van cổng.

Kích thước và không gian lắp đặt

• Van cổng: Tối ưu nhất cho các tuyến ống kích thước trung bình đến rất lớn (DN50 – DN1000). Tuy nhiên van cổng thường có thiết kế thân van tương đối lớn và cần không gian chiều cao để ty van di chuyển. Đặc biệt đối với van cổng ty nổi, khoảng không phía trên van càng cần được tính toán kỹ.
• Van bi: Phổ biến và tối ưu từ kích thước nhỏ đến trung bình (DN15 - DN200). Van bi có thiết kế nhỏ gọn về chiều cao nhưng cần không gian rộng để có thể gạt tay gạt xoay 90°.

  Tóm lại: Van cổng là sự lựa chọn số 1 cho đường ống kích thước lớn và hệ thống có đủ không gian vận hành. Còn van bi phù hợp hơn cho các đường ống vừa và nhỏ với thiết kế không gian hạn chế.

Độ bền và yêu cầu bảo trì

• Van cổng: Cấu tạo đơn giản nhưng đĩa van và bề mặt làm kín dễ bị mài mòn do ma sát trong quá trình đóng/mở. Khi hư hỏng, việc sửa chữa hoặc thay thế các bộ phận thường mất nhiều thời gian và phức tạp hơn.
• Van bi: Cơ cấu xoay 90° giúp giảm ma sát và mài mòn. Khi hỏng, các bộ phận như gioăng và seal thường dễ tháo lắp, thay thế hơn.

  Tóm lại: Van bi thường bền, ít mài mòn và dễ bảo trì hơn, trong khi van cổng có yêu cầu bảo dưỡng cao hơn, đặc biệt khi vận hành thường xuyên.

Giá thành

• Van cổng: Thường có giá thành hợp lý hơn ở các đường ống lớn, giúp tiết kiệm chi phí đầu tư ban đầu.
• Van bi: Giá ban đầu có thể cao hơn, đặc biệt với các loại inox hoặc thép chịu áp lực cao. Tuy nhiên, van có độ bền tốt và ít phải thay thế nên có thể tiết kiệm chi phí về lâu dài.

  Tóm lại: Van cổng có lợi thế về giá đầu tư ban đầu, còn van bi có thể tối ưu chi phí sử dụng và bảo trì trong dài hạn.

Bảng so sánh tổng hợp van cổng và van bi

Nên chọn van cổng hay van bi cho hệ thống của bạn?

  Không có loại van nào tốt hơn tuyệt đối. Việc lựa chọn van cổng hay van bi phụ thuộc vào nhu cầu và điều kiện thực tế của từng hệ thống.

Nên chọn VAN CỔNG khi:

• Đường ống lớn, cần tiết diện dòng chảy lớn khi mở hoàn toàn.
• Hệ thống chủ yếu đóng/mở hoàn toàn, ít vận hành.
• Cần tổn thất áp suất thấp khi van mở hoàn toàn.
• Muốn tối ưu chi phí đầu tư, đặc biệt với đường ống kích thước lớn.
• Sử dụng cho cấp nước, PCCC, xử lý nước, nước thải hoặc đường ống chôn ngầm.

Nên chọn VAN BI khi:

• Cần đóng/mở nhanh, chỉ với thao tác xoay 90°.
• Yêu cầu độ kín cao, hạn chế rò rỉ.
• Hệ thống đóng/mở thường xuyên hoặc cần ngắt dòng nhanh.
• Cần sử dụng van 3 ngã để chuyển hướng hoặc phân phối dòng.
• Không gian lắp đặt hạn chế, cần thiết kế nhỏ gọn.
• Sử dụng cho khí, dầu, hóa chất, hơi và các môi trường phù hợp.
• Cần kết hợp bộ truyền động điện hoặc khí nén để tự động hóa.

  Như vậy, nếu hệ thống đường ống lớn, ít đóng/mở và cần tổn thất áp suất thấp, nên chọn van cổng. Nếu cần đóng/mở nhanh, vận hành thường xuyên và độ kín cao, van bi sẽ là lựa chọn tối ưu.

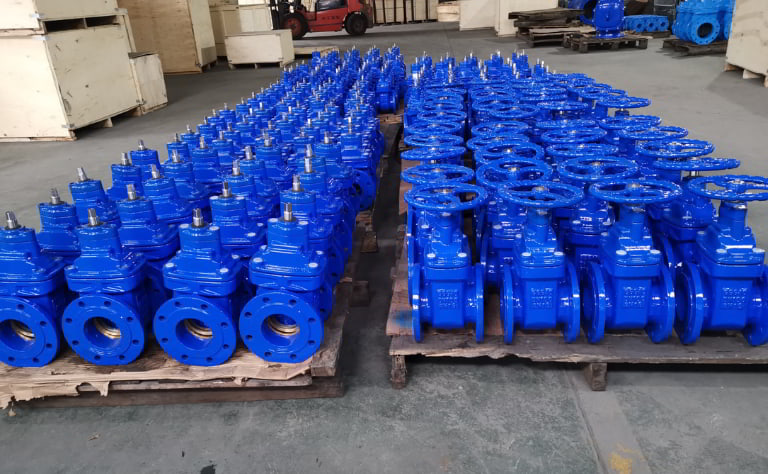

Đơn vị cung cấp van cổng và van bi uy tín

  Để hệ thống vận hành an toàn, ổn định và đúng yêu cầu kỹ thuật, việc lựa chọn van cổng, van bi chính hãng từ nhà cung cấp uy tín là yếu tố quan trọng.

  Nếu bạn đang tìm địa chỉ mua van cổng và van bi chất lượng, giá cạnh tranh, Van công nghiệp Âu Việt là một lựa chọn đáng tham khảo. Đơn vị chuyên nhập khẩu và phân phối các dòng van công nghiệp từ những thương hiệu như AUT, ARV, Arita, Kizt, Wonil, Shinyi...

  Van công nghiệp Âu Việt cung cấp đa dạng van DN15–DN1000, nhiều vật liệu và tiêu chuẩn kết nối, đảm bảo hàng chính hãng, đầy đủ CO/CQ, VAT. Khách hàng được tư vấn kỹ thuật, bảo hành, giao hàng toàn quốc và hưởng mức giá cạnh tranh, đặc biệt với đơn hàng số lượng lớn.

  Tóm lại, van cổng phù hợp với các hệ thống đường ống lớn, chủ yếu đóng/mở và không yêu cầu thao tác nhanh. Trong khi van bi nổi bật ở khả năng đóng/mở nhanh, độ kín cao và thiết kế nhỏ gọn. Xác định đúng nhu cầu sử dụng sẽ giúp bạn lựa chọn được loại van phù hợp, tiết kiệm chi phí và đảm bảo hiệu quả vận hành lâu dài. Nếu bạn chưa biết loại van nào phù hợp vui lòng liên hệ ngay HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được hỗ trợ nhanh chóng.
