Van Cổng Điều Khiển Điện

  Trong hệ thống tự động hóa hiện đại, việc tối ưu hóa quy trình vận hành và tiết kiệm sức lao động là ưu tiên hàng đầu của mọi kỹ sư và nhà thầu. Nếu bạn đang tìm kiếm một giải pháp đóng/mở dòng chảy quy mô lớn một cách chính xác, tự động mà không cần tốn nhân lực vận hành trực tiếp thì van cổng điều khiển điện chính là câu trả lời hoàn hảo nhất. Mời các bạn cùng Van công nghiệp Âu Việt tìm hiểu chi tiết để lựa chọn sản phẩm phù hợp cho dự án của mình nhé.

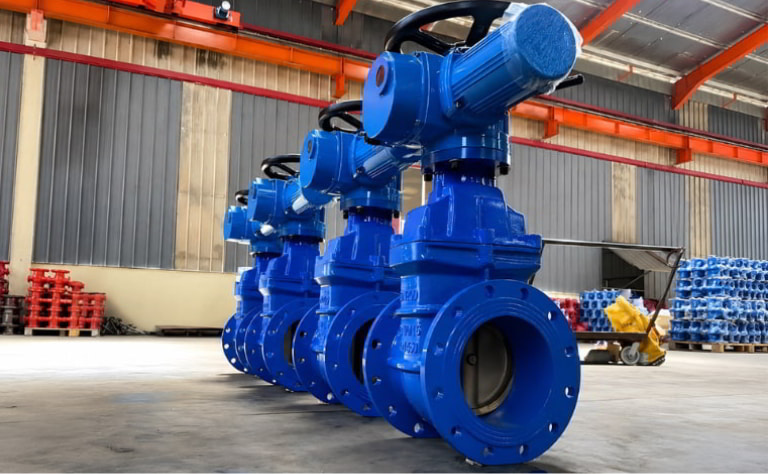

Tổng quan về van cổng điều khiển điện

  Van cổng điều khiển điện (Electric Gate Valve) hay còn gọi là van cổng điện, van cửa điều khiển điện, van chặn điều khiển điện là dòng van công nghiệp sử dụng bộ truyền động điện để tự động đóng hoặc mở cánh van. Van thường sử dụng nguồn điện 24V, 220V hoặc 380V tùy từng model. Khi nhận tín hiệu điều khiển, động cơ tạo mô-men xoắn làm quay trục, từ đó nâng hoặc hạ cánh van.

  Van cổng điện chủ yếu được sử dụng để đóng hoàn toàn hoặc mở hoàn toàn dòng lưu chất. Khi mở hoàn toàn, cánh van nằm ngoài dòng chảy giúp lưu chất đi qua với tổn thất áp suất thấp, còn khi đóng, cánh van hạ xuống để ngăn dòng chảy. Do đó, van không phù hợp để điều tiết lưu lượng liên tục, vì việc vận hành ở trạng thái mở một phần áp lực dòng chảy lớn có thể gây rung lắc, mài mòn và làm giảm tuổi thọ van.

  Van cổng điều khiển điện thường được chế tạo từ chất liệu gang, inox hoặc thép, với các kích cỡ phổ biến từ DN50 – DN600. Nhờ khả năng đóng/mở tự động, điều khiển từ xa và kết nối với tủ điện, PLC, BMS/SCADA, van được ứng dụng rộng rãi trong hệ thống cấp thoát nước, PCCC, HVAC, xử lý nước, trạm bơm và các dây chuyền công nghiệp.

Cấu tạo của van cổng điều khiển điện

  Van cổng điều khiển điện được cấu tạo từ 2 bộ phận chính là phần van cổng cơ học và bộ truyền động điện.

Phần van cơ học

• Thân van: Là bộ phận bao bọc và liên kết các chi tiết bên trong van.  Thường được chế tạo từ gang, inox hoặc thép, đáp ứng nhu cầu của nhiều môi trường khác nhau. Hai đầu van thường sử dụng kết nối mặt bích.
• Đĩa van: Có dạng nêm, là bộ phận trực tiếp chặn hoặc mở dòng chảy. Đĩa van thường được là từ inox hoặc gang bọc cao su EPDM để tăng độ kín khít.
• Ty van: Gồm 2 loại ty chìm và ty nổi, thường làm bằng thép không gỉ, có nhiệm vụ truyền lực từ bộ điện xuống đĩa van.
• Gioăng làm kín: Thường làm bằng PTFE hoặc EPDM, giúp van kín tuyệt đối, không bị rò rỉ lưu chất ra bên ngoài.

 Bộ truyền động điện

• Vỏ bảo vệ: Hợp kim nhôm sơn tĩnh điện, đạt chuẩn chống nước, chống bụi IP67/IP68, bảo vệ các chi tiết bên trong.
• Mô-tơ điện: Cung cấp động lực để vận hành van, sử dụng điện áp 220VAC, 380VAC hoặc 24VDC, tích hợp rơ-le nhiệt chống quá tải.
• Hộp số giảm tốc: Hệ thống bánh răng bên trong giúp chuyển hóa tốc độ quay nhanh của động cơ thành mô-men xoắn, giúp actuator đủ lực để đóng/mở cánh van.
• Bảng mạch điều khiển: Là "Bộ não" tiếp nhận tín hiệu và điều khiển actuator thực hiện thao tác đóng/mở theo cấu hình.
• Công tắc hành trình: Tự động ngắt nguồn điện khi đĩa van dịch chuyển đến điểm cuối hành trình (đóng/mở hết), tránh cháy nổ động cơ.
• Tay quay dự phòng: Vô-lăng cơ học giúp thao tác vặn đóng/mở van thủ công bằng tay khi hệ thống mất điện đột ngột.

Nguyên lý hoạt động van cổng điện

  Van cổng điện hoạt động dựa trên việc chuyển đổi năng lượng điện thành cơ năng để nâng hoặc hạ đĩa van, từ đó cho phép hoặc ngăn chặn dòng chảy của lưu chất đi qua.

• Quy trình mở van:  Khi cấp nguồn điện (24V, 220V hoặc 380V) vào bộ điều khiển, mô-tơ điện bên trong bắt đầu quay. Chuyển động quay của motor được truyền qua hệ thống bánh răng giảm tốc để tăng mô-men xoắn, tác động trực tiếp làm quay trục van. Nhờ hệ thống ren, trục van dịch chuyển lên trên và kéo đĩa van lên khỏi vị trí làm kín để mở đường cho lưu chất đi qua.
• Quy trình đóng: Khi đảo chiều dòng điện hoặc ngắt/cấp tín hiệu theo cơ chế điều khiển, động cơ quay theo chiều ngược lại. Hệ thống bánh răng và trục đẩy đĩa van dịch chuyển tịnh tiến xuống dưới. Khi đĩa van chạm đáy và khít chặt với gioăng làm kín, dòng chảy bị chặn hoàn toàn
• Cơ chế tự ngắt: Bộ truyền động thường được trang bị công tắc hành trình (Limit Switch) để xác định vị trí đóng và mở. Khi van đạt đến cuối hành trình, công tắc sẽ tự động ngắt nguồn điện vào mô-tơ, giúp tránh quá tải, bảo vệ động cơ và tăng độ an toàn khi vận hành.

Thông số kỹ thuật cơ bản van cổng điều khiển điện

• Kích thước: DN50 –DN600
• Vật liệu thân: Gang, inox, thép
• Đầu điện điều khiển: Hợp kim nhôm
• Tiêu chuẩn bảo vệ: IP67 / IP68
• Điện áp hoạt động: 24V, 220V, 380V
• Kiểu đóng mở: ON/ OFF, tuyến tính
  Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS 10K, BS PN16, ANSI Class 150
• Nhiệt độ làm việc: -10°C đến 180°C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường làm việc: Nước, hóa chất, xăng dầu…
• Xuất xứ: Đài Loan, Trung Quốc
• Tình trạng hàng: Sẵn giao

Các loại van cổng điện phổ biến hiện nay

  Tùy thuộc vào môi chất lưu chất và yêu cầu kỹ thuật của hệ thống, van cổng điều khiển điện được phân thành các dòng sản phẩm chủ lực sau:

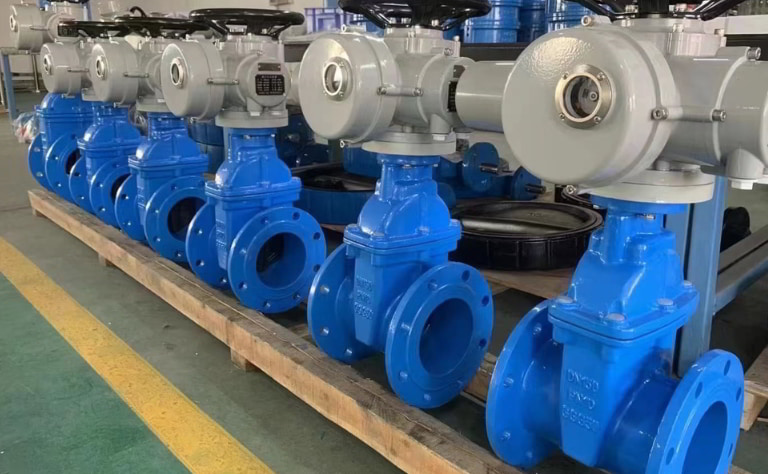

Van cổng gang điều khiển điện

• Van cổng gang điều khiển điện là dòng van được sử dụng phổ biến trong các hệ thống cấp thoát nước nhờ kết cấu chắc chắn, độ bền tốt và chi phí đầu tư hợp lý.
• Thân van thường được chế tạo từ gang cầu hoặc gang dẻo, bên ngoài phủ sơn Epoxy giúp tăng khả năng chống ăn mòn và hạn chế tác động của môi trường. Phần đĩa van thường được bọc EPDM để tăng độ kín khít và phù hợp với các hệ thống sử dụng nước.
• Với chi phí đầu tư tối ưu nhất trong các dòng van điện, nguồn hàng sẵn kho số lượng lớn, dễ dàng lắp đặt và thay thế. Dòng van này là lựa chọn kinh tế và phù hợp cho các hệ thống cấp nước sạch, xử lý nước, nước thải, PCCC, HVAC và các đường ống công nghiệp thông thường.

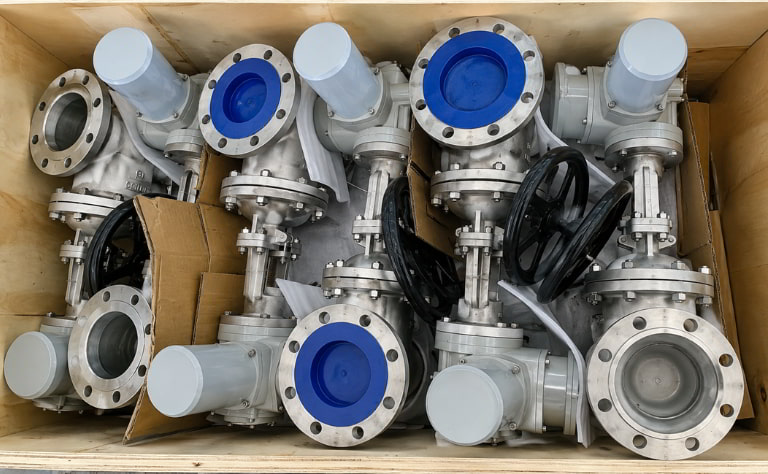

Van cổng inox điều khiển điện

• Van cổng inox điều khiển điện là giải pháp tối ưu cho những hệ thống yêu cầu khả năng chống ăn mòn và độ bền cao. Thân van được chế tạo từ inox 304 hay inox 316, trong đó inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường chứa muối, clorua và hóa chất.
• Ưu điểm nổi bật của dòng van này là khả năng chống gỉ, dễ vệ sinh và chịu được môi trường khắc nghiệt, phù hợp với các hệ thống yêu cầu cao về vệ sinh như thực phẩm, dược phẩm, hóa chất, nước tinh khiết và xử lý nước.
• Tuy nhiên việc lựa chọn inox 304 hay 316 cần căn cứ vào loại môi chất, nồng độ hóa chất, nhiệt độ và áp suất làm việc để đảm bảo van hoạt động bền lâu và phù hợp với hệ thống.

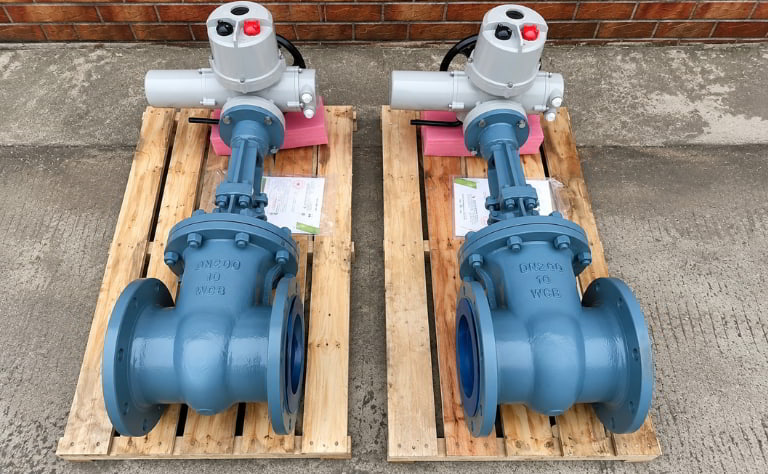

 Van cổng thép điều khiển điện

• Van cổng thép điều khiển điện là dòng van chuyên dụng trong các hệ thống có nhiệt độ cao, áp suất lớn. Thân van thường được đúc từ thép WCB chịu lực vượt trội, cho phép thiết bị vận hành bền bỉ dưới áp lực lớn (PN25, PN40, Class 150LB trở lên) và nền nhiệt độ cao mà không lo bị biến dạng hay rò rỉ.
• Với những đặc tính kỹ thuật này van cổng thép điều khiển điện thường được sử dụng trong hệ thống lò hơi, đường ống hơi nóng, dầu nóng, nhà máy nhiệt điện, dầu khí, hóa dầu và các hệ thống công nghiệp áp lực cao.

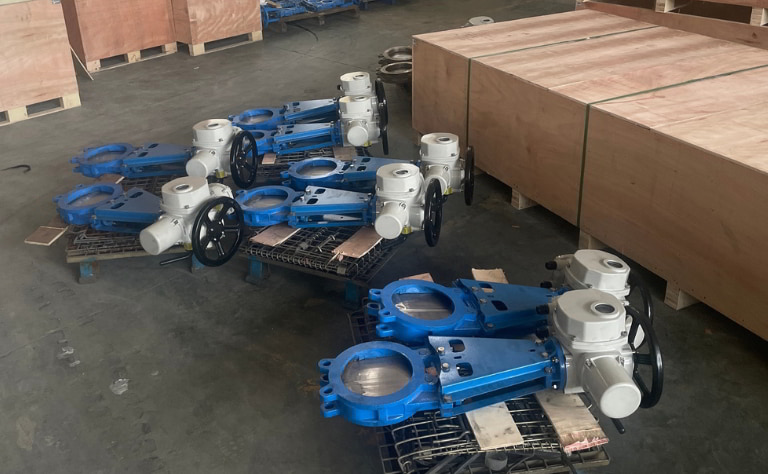

Van cổng dao điều khiển điện

• Van cổng dao điều khiển điện là dòng van cổng có thiết kế đặc biệt với đĩa van dạng bản mỏng, dẹt giống như một lưỡi dao. Khi đóng hoặc mở, đĩa van chuyển động theo phương vuông góc với dòng chảy, giúp van có khả năng xử lý tốt các môi chất chứa nhiều bùn, cặn, xơ sợi hoặc chất rắn. Đây là điểm khác biệt quan trọng so với van cổng thông thường.
• Van cổng dao điều khiển điện trở thành giải pháp không thể thay thế trong hệ thống xử lý nước thải, nhà máy giấy, xi măng, khai khoáng, bột giấy và các hệ thống vận chuyển bùn hoặc môi chất có hàm lượng chất rắn cao.

Đánh giá ưu và nhược điểm van cổng điều khiển điện

Ưu điểm

• Vận hành tự động, từ xa: Van điều khiển bằng điện có thể kết nối với tủ điện, PLC, BMS hoặc SCADA, giúp đóng/mở van từ xa mà không cần thao tác trực tiếp. Đặc biệt phù hợp với các vị trí ngầm sâu, trên cao hoặc khó tiếp cận.
• Tiết kiệm nhân công: Giảm nhân công vận hành trực tiếp tại hiện trượng, đặc biệt là đối với các hệ thống lớn.
• Đa dạng điện áp: Đáp ứng linh hoạt các nguồn điện sẵn có (24V DC, 220V AC, 380V AC).
• Vận hành chính xác và an toàn: Kiểm soát hành trình chuẩn xác, tự động ngắt nguồn khi quá tải hoặc đi hết hành trình để chống kẹt và bảo vệ motor.
• Dễ tích hợp tự động hóa: Phù hợp với các hệ thống cần giám sát và điều khiển tập trung.
• Tối ưu dòng chảy: Khi mở hoàn toàn, đĩa van nâng hết khỏi lòng ống nên hạn chế tổn thất áp suất và sụt áp.

Nhược điểm

• Tốc độ đóng/mở chậm: Do van sử dụng mô-tơ kết hợp bộ bánh răng giảm tốc để tạo mô-men lớn, nên thời gian đóng/mở thường lâu hơn van điện từ hoặc van bướm. Van không phù hợp với hệ thống yêu cầu ngắt dòng cực nhanh.
• Không phù hợp điều tiết dòng chảy: Van cổng được thiết kế chủ yếu cho chế độ đóng hoàn toàn hoặc mở hoàn toàn. Việc sử dụng điều tiết trong thời gian dài sẽ làm tăng rung động, mài mòn đĩa và ảnh hưởng tuổi thọ.
• Chi phí đầu tư cao: Cao hơn van cổng vận hành bằng tay do có thêm bộ truyền động điện.
• Kích thước và trọng lượng lớn: Bộ truyền động điện kết hợp thân van cổng cồng kềnh, tốn không gian lắp đặt và nặng nề khi vận chuyển.
• Cần chọn đúng công suất: Chọn sai mô-men xoắn (thiếu công suất) sẽ khiến van không thể đóng/mở hoàn toàn.

Ứng dụng thực tế van cổng điều khiển bằng điện

  Nhờ sở hữu nhiều ưu điểm vượt trội, van cổng điện được tin dùng rộng rãi trong các lĩnh vực trọng điểm, tiêu biểu như:

• Hệ thống cấp thoát nước: Nhà máy nước, trạm bơm, đường ống cấp nước, xử lý nước và mạng lưới phân phối.
• Hệ thống PCCC: Đường ống chữa cháy, trạm bơm PCCC, hệ thống sprinkler và các vị trí cần giám sát, điều khiển van từ xa.
• Hệ thống HVAC: Đường nước lạnh, chiller, cooling tower và hệ thống cấp – hồi nước.
• Nhà máy công nghiệp: Sản xuất, giấy, xi măng, hóa chất, dầu khí, nhiệt điện và xử lý nước thải.
• Hệ thống tự động hóa: Các đường ống cần kết nối van với tủ điện, PLC, BMS hoặc SCADA để điều khiển tập trung.

Mua van cổng điều khiển điện ở đâu uy tín?

  Trên thị trường hiện có nhiều đơn vị cung cấp van cổng điều khiển điện với mẫu mã và mức giá khác nhau. Khi lựa chọn, nên ưu tiên đơn vị có nguồn gốc sản phẩm rõ ràng, thông số kỹ thuật đầy đủ, chính sách bảo hành và hỗ trợ kỹ thuật để đảm bảo van vận hành ổn định, an toàn.

  Van Công Nghiệp Âu Việt là đơn vị chuyên cung cấp các dòng van công nghiệp và van điều khiển điện, phù hợp cho nhiều hệ thống dân dụng và công nghiệp.

• Sản phẩm chính hãng: Cung cấp nhiều dòng van cổng gang, inox, thép và van cổng dao điều khiển điện, với thông số kỹ thuật rõ ràng.
• Đa dạng kích thước: Có nhiều lựa chọn DN, đáp ứng các hệ thống từ quy mô nhỏ đến đường ống công nghiệp lớn.
• Giá ưu đãi: Chính sách giá phù hợp cho khách hàng mua lẻ, đại lý và các dự án số lượng lớn.
• Tư vấn đúng nhu cầu: Hỗ trợ lựa chọn đúng kích thước, vật liệu, áp suất, kiểu kết nối dựa trên điều kiện thực tế của hệ thống.
• Hỗ trợ kỹ thuật: Tư vấn lắp đặt, đấu nối và hướng dẫn vận hành van.
• Bảo hành rõ ràng: Có chính sách bảo hành và hỗ trợ sau bán hàng, giúp khách hàng yên tâm trong quá trình sử dụng.

  Tóm lại, nhờ khả năng tự động hóa vượt trội và vận hành linh hoạt từ xa, van cổng điều khiển điện đã và đang trở thành giải pháp tối ưu cho các hệ thống đường ống hiện đại. Việc nắm rõ ưu, nhược điểm cũng như lựa chọn đúng chất liệu và công suất bộ truyền động không chỉ giúp tối ưu hóa chi phí đầu tư ban đầu mà còn đảm bảo toàn bộ hệ thống vận hành an toàn, bền bỉ và ổn định lâu dài. Quý khách quan tâm đến dòng van này vui lòng liên hệ ngay Hotline 0962 455 506 hoặc Email: kdauviet3@gmail.com để được tư vấn và báo giá ưu đãi ngay hôm nay.
