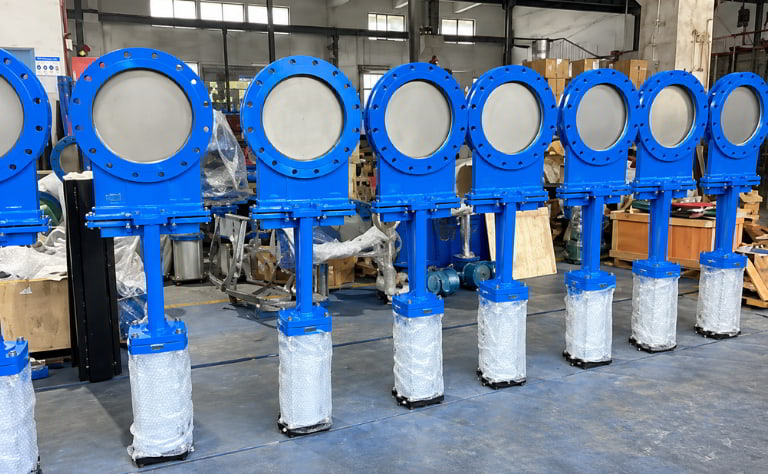

Van Cổng Dao Điều Khiển Khí Nén

  Van cổng dao điều khiển khí nén là thiết bị chuyên dụng trong các hệ thống đường ống chứa bùn, cặn, chất rắn, bột và lưu chất dạng sợi. Nhờ thiết kế lưỡi dao mỏng kết hợp bộ truyền động khí nén, giúp vận hành tự động, hạn chế kẹt van và giảm nhân công. Sản phẩm được ứng dụng phổ biến trong xử lý nước thải, giấy – bột giấy, khai khoáng, xi măng và nhiều ngành công nghiệp khác.

Tổng quan về van cổng dao điều khiển khí nén

  Van cổng dao điều khiển khí nén (Pneumatic Actuated Knife Gate Valve), còn gọi là van dao khí nén, van cổng dao khí nén, là loại van cổng đóng mở tự động bằng áp lực khí nén. Điểm đặc trưng của dòng van này là phần cánh van được thiết kế dạng tấm mỏng và sắc bén như lưỡi dao, giúp dễ dàng cắt xuyên qua dòng lưu chất chưa bùn, sợi hay hạt rắn. Khi cấp khí vào bộ truyền động, áp lực khí nén sẽ truyền lực đến piston hoặc màng để nâng hạ cửa van một cách nhanh chóng, thay cho thao tác bằng tay quay truyền thống.

  Van cổng dao khí nén thường được chế tạo từ các chất liệu có độ bền cao như gang hoặc inox để chịu được lực tác động lớn và môi trường làm việc khắc nghiệt. Tùy theo thiết kế của hệ thống đường ống và yêu cầu kỹ thuật thực tế, van được thiết kế kết nối dạng kẹp Wafer hoặc dạng tai bích Lug.

  Nhờ cấu tạo lưỡi dao sắc và cơ chế đóng mở đặc thù, van cổng dao khí nén chuyên được ứng dụng trong các hệ thống xử lý lưu chất đặc thù như chất rắn lơ lửng, bùn thải, bột giấy hoặc hạt xi măng. Đây là những môi trường mà các dòng van cổng thông thường rất dễ bị kẹt rác, bám cặn hoặc gây rò rỉ lưu chất.

  Van cổng dao khí nén chủ yếu được sử dụng để đóng hoặc mở hoàn toàn dòng chảy (on/off). Không nên sử dụng để điều tiết lâu dài vì dòng lưu chất có thể làm tăng ma sát, gây mài mòn cửa van và gioăng làm kín, ảnh hưởng đến tuổi thọ và khả năng vận hành.

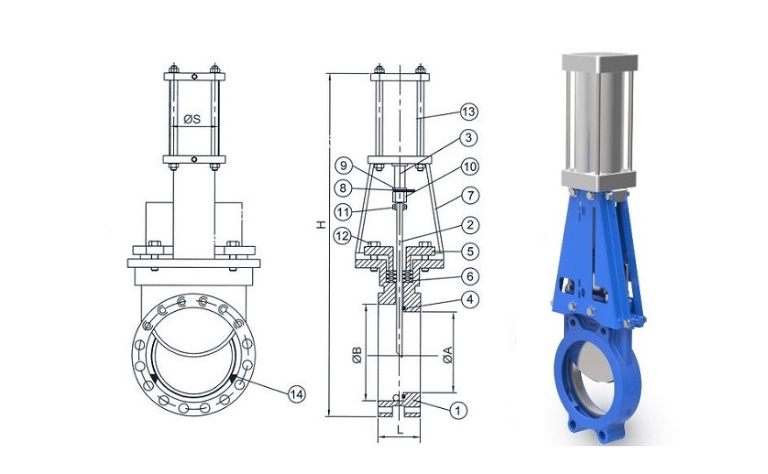

Cấu tạo van cổng dao điều khiển khí nén

  Van cổng dao điều khiển khí nén gồm 2 bộ phận chính: van cổng dao cơ và bộ truyền động khí nén, đi kèm một số phụ kiện hỗ trợ chuyên dụng.

Phần van cổng dao cơ

• Thân van: Thường được chế tạo từ gang, inox 304/316, thiết kế dạng mỏng, gọn giúp tiết kiệm tối đa không gian lắp đặt và liên kết chắc chắn với đường ống.
• Đĩa van (lưỡi dao): Thường làm từ inox, có dạng tấm mỏng và sắc bén như lưỡi dao, có khả năng cắt qua bùn, chất rắn, rác và vật liệu dạng sợi trong lưu chất.
• Trục van: Kết nối lưỡi dao với bộ truyền động, truyền chuyển động tịnh tiến để nâng hoặc hạ đĩa van.
• Gioăng làm kín: Thường sử dụng EPDM, NBR hoặc PTFE, giúp hạn chế rò rỉ khi van đóng.

Bộ truyền động khí nén

• Xy lanh khí nén: Thường làm từ hợp kim nhôm cao cấp dạng vuông hoặc tròn, đóng vai trò thay thế sức kéo thủ công (tay quay) để vận hành van tự động.
• Piston và lò xo: Chuyển hóa áp lực khí nén thành cơ năng tịnh tiến. Cơ cấu này được chia thành hai dạng: tác động đơn (có lò xo tự hồi về khi ngắt khí) và tác động kép (cần cấp khí ở cả hai chiều để thực hiện đóng hoặc mở).
• Cổng cấp/xả khí: Khu vực tiếp nhận áp lực khí nén từ hệ thống bên ngoài, với áp suất làm việc tiêu chuẩn thường dao động từ 3 đến 8 bar (có thể lên tới 10 bar tùy thiết kế hệ thống).

  Ngoài ra, hệ thống có thể kết hợp van điện từ, công tắc hành trình và bộ lọc điều áp khí để điều khiển, giám sát và ổn định quá trình vận hành.

Nguyên lý hoạt động của van cổng dao khí nén

  Van cổng dao khí nén hoạt động bằng cách sử dụng áp lực khí nén tác động lên xi lanh để đẩy đĩa van dịch chuyển lên xuống để mở hay đóng dòng chảy.

• Quá trình mở van: Khi cấp khí nén cho bộ truyền động, áp lực khí đẩy piston dịch chuyển, kéo theo trục và đĩa van (lưỡi dao) di chuyển tịnh tiến lên trên, tạo khoảng trống cho dòng lưu chất đi qua.
• Quá trình đóng van: Khi đảo chiều cấp khí nén hoặc cơ cấu hồi lò xo hoạt động tùy theo loại van, piston dịch chuyển ngược lại, đẩy đĩa van hạ xuống sâu vào thân van, chặn khít dòng chảy hoàn toàn.

Thông số kỹ thuật van cổng dao điều khiển khí nén

• Kích thước: DN50 – DN600
• Vật liệu thân: Gang, inox
• Vật liệu đĩa: Inox
• Đầu khí nén: Hợp kim nhôm
• Áp lực khí nén: 2 bar – 8 bar
• Kiểu kết nối: Wafer, Lug
• Tiêu chuẩn mặt bích: BS, DIN, ANSI, JIS
• Nhiệt độ làm việc: 0 – 180 độ C
• Áp lực làm việc: PN10, PN16
• Môi trường làm việc: Nước, bùn, nước thải, bột, chất rắn dạng hạt
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
• Tình trạng hàng: Sẵn giao

Các loại van cổng dao điều khiển khí nén thông dụng

  Van cổng dao khí nén có nhiều lựa chọn về vật liệu. Trong đó, thân gang và thân inox là hai dòng được sử dụng phổ biến.

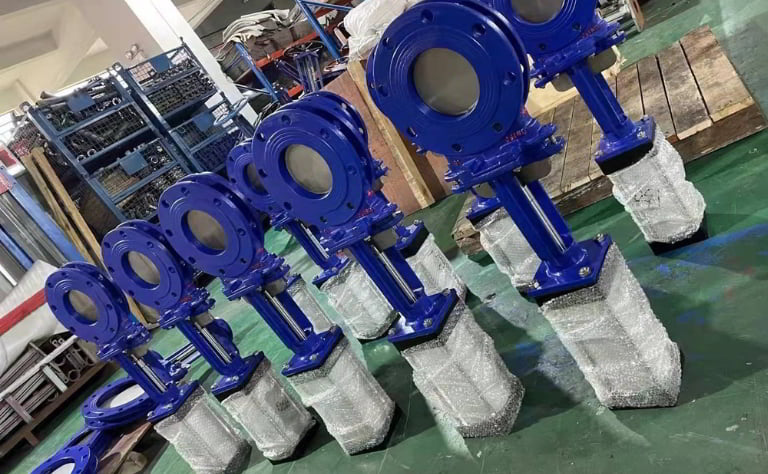

Van cổng dao điều khiển khí nén thân gang

• Van cổng dao điều khiển khí nén thân gang là dòng van có thân được chế tạo từ gang xám hoặc gang cầu, kết hợp với lưỡi dao bằng inox và bộ truyền động khí nén. Thiết kế lưỡi dao mỏng giúp van dễ dàng cắt qua bùn, chất rắn, cặn hoặc vật liệu dạng sợi trong lưu chất, đồng thời bộ truyền động khí nén giúp đóng/mở van tự động và nhanh chóng.
• Ưu điểm nổi bật của dòng van này là kết cấu chắc chắn, độ bền cơ học tốt và chi phí đầu tư hợp lý. Van thường được sử dụng trong cấp thoát nước, xử lý nước thải, xử lý bùn, khai khoáng, sản xuất giấy và một số dây chuyền công nghiệp.

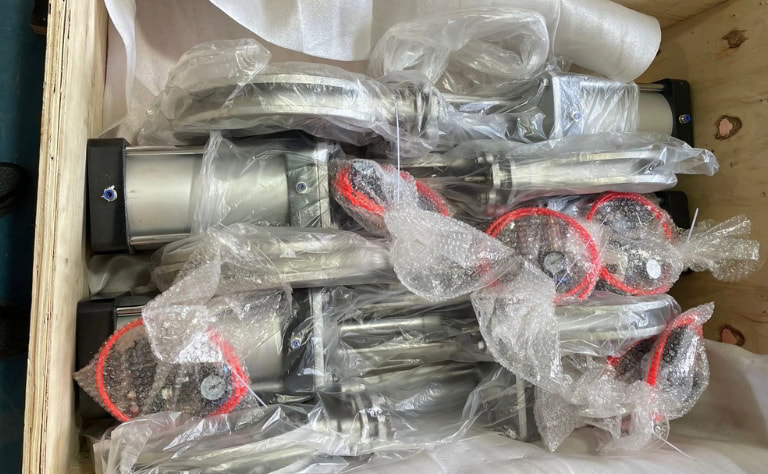

Van cổng dao điều khiển khí nén thân inox

• Van cổng dao điều khiển khí nén thân inox có thân van và lưỡi dao được chế tạo từ inox 304 hoặc inox 316, kết hợp bộ truyền động khí nén để đóng/mở tự động. Vật liệu inox giúp van có khả năng chống oxy hóa, chống gỉ và chống ăn mòn tốt, phù hợp với nhiều môi trường làm việc khắc nghiệt.
• So với inox 304, inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường chứa muối, clorua hoặc hóa chất. Nhờ đó, dòng van này có thể đáp ứng các hệ thống yêu cầu cao về độ bền vật liệu, vệ sinh và khả năng làm việc ổn định.
• Van thường được ứng dụng trong nhà máy hóa chất, sản xuất thực phẩm, dược phẩm, công nghiệp giấy – bột giấy hay một số hệ thống có yêu cầu cao về khả năng chống ăn mòn.

Ưu điểm nổi bật của van cổng dao khí nén

• Vận hành tự động, giảm nhân công: Là dòng van điều khiển bằng khí nén thay cho thao tác trực tiếp bằng tay quay. Cho phép điều khiển từ xa, giảm thiểu nhân công và đáp ứng tốt các tình huống xả khẩn cấp.
• Đóng mở nhanh: Thời gian đóng/mở chỉ từ 1 đến 3 giây, đáp ứng tốt các tình huống xả khẩn cấp.
• Xử lý tốt lưu chất đặc: Lưỡi dao có khả năng cắt qua bùn, cặn, chất xơ, bột và hạt rắn, hạn chế tình trạng kẹt van.
• Thiết kế gọn: Thân van mỏng nhẹ hơn nhiều so với van cổng truyền thống, tối ưu hóa tối đa diện tích lắp đặt ở các vị trí đường ống chật hẹp.
• Đa dạng vật liệu: Có các lựa chọn thân gang, inox, đáp ứng nhiều môi trường và yêu cầu sử dụng.
• Nhiều kích thước: Có nhiều quy cách từ đường ống nhỏ đến các hệ thống công nghiệp lớn
• Dễ dàng tích hợp hệ thống tự động hóa: Có thể kết hợp với van điện từ, bộ lọc điều áp, công tắc hành trình, bộ điều khiển PLC hoặc hệ thống SCADA/BMS để quản lý tập trung.
• An toàn cao, chống cháy nổ: Sử dụng khí nén để vận hành, hạn chế rủi ro liên quan đến điện tại các khu vực ẩm ướt, khắc nghiệt hoặc có yêu cầu cao về an toàn cháy nổ.

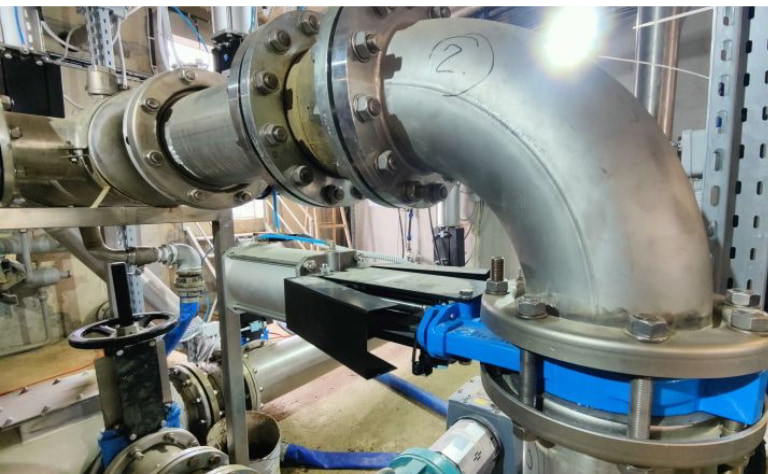

Ứng dụng thực tế van cổng dao khí nén trong công nghiệp

  Nhờ lưỡi dao có khả năng cắt qua cặn, bùn, chất xơ và hạt rắn, kết hợp bộ truyền động khí nén giúp đóng/mở tự động, van được ứng dụng trong nhiều hệ thống công nghiệp:

• Xử lý nước và nước thải: Lắp trên đường ống bùn, nước thải, bể xử lý và hệ thống bơm bùn, đặc biệt phù hợp với lưu chất có cặn và chất rắn.
• Sản xuất giấy và bột giấy: Sử dụng cho đường ống vận chuyển bột giấy, sợi, dung dịch có độ đặc cao và nước thải chứa xơ sợi.
• Khai khoáng: Dùng để đóng/mở dòng bùn khoáng, quặng trong các hệ thống vận chuyển và xử lý khoáng sản.
• Xi măng và vật liệu xây dựng: Lắp đặt trong một số hệ thống vận chuyển bột xi măng, bột đá, phụ gia hoặc vật liệu dạng hạt, tùy theo thiết kế van và hệ thống.
• Công nghiệp hóa chất: Có thể sử dụng với dung dịch hóa chất, bùn hóa chất hoặc lưu chất có tính ăn mòn, nhưng cần kiểm tra khả năng tương thích của thân van, lưỡi dao và gioăng.
• Thực phẩm và đồ uống: Các model thân inox có thể dùng trong một số dây chuyền xử lý nguyên liệu dạng bột, hạt hoặc lưu chất đặc. Với ứng dụng yêu cầu vệ sinh cao, cần lựa chọn đúng model được nhà sản xuất xác nhận phù hợp.

Báo giá van dao điều khiển khí nén

  Giá van cổng dao điều khiển khí nén không cố định mà phụ thuộc vào nhiều yếu tố như kích thước DN, vật liệu thân van và lưỡi dao, áp suất, gioăng, bộ truyền động, thương hiệu và xuất xứ.

  Vật liệu cũng ảnh hưởng đáng kể đến giá van. Van thân gang thường có chi phí hợp lý, phù hợp với nước thải và các môi trường thông dụng. Van thân inox có giá cao hơn nhưng khả năng chống ăn mòn tốt, phù hợp với hóa chất, bột giấy và các môi trường đặc thù.

  Kích thước và thương hiệu cũng là yếu tố cần cân nhắc. Van có kích thước càng lớn như DN200, DN300 đến DN600 thường có giá cao hơn. Ngoài ra, sản phẩm từ Hàn Quốc, Đài Loan thường có giá cao hơn các sản phẩm có nguồn gốc từ Trung Quốc.

  Để nhận báo giá chính xác, khách hàng nên cung cấp kích thước DN, môi chất, nhiệt độ làm việc, áp suất, vật liệu van, kiểu kết nối, loại đầu điều khiển và số lượng cần mua.

  Liên hệ ngay Van công nghiệp Âu Việt qua HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được tư vấn và báo giá chính xác van cổng dao điều khiển khí nén ưu đãi ngay hôm nay.
