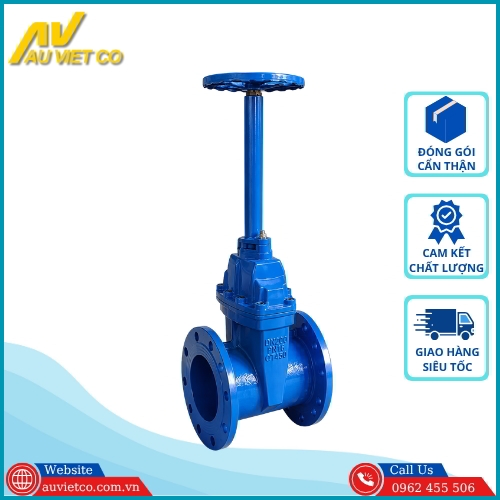

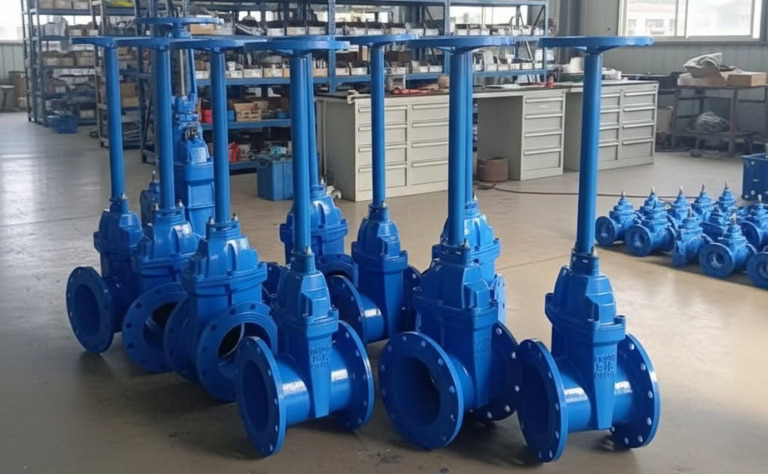

Van Cổng Cổ Dài

  Van cổng cổ dài là biến thể của van cổng truyền thống, được thiết kế với phần cổ và trục van dài hơn thông thường, có thể từ 0,5 m đến vài mét tùy theo yêu cầu lắp đặt. Thiết kế này giúp thuận tiện vận hành tại các vị trí sâu như đường ống chôn ngầm, hố van. Sản phẩm được sử dụng phổ biến trong hệ thống cấp nước, PCCC và công nghiệp.

Tổng quan về van cổng cổ dài

  Van cổng cổ dài, còn gọi là van cổ dài, van cổng ty dài, van cổng tay dài, là dòng van cổng được thiết kế với phần cổ van hoặc trục vận hành dài hơn thông thường. Thiết kế này phù hợp với các vị trí lắp đặt sâu như đường ống chôn ngầm, hố van hoặc những khu vực khó tiếp cận.

  Khác với van cổng thông thường được thao tác trực tiếp bằng tay quay đặt ngay trên thân van, van cổng ty dài có thể đưa vị trí vận hành lên cao thông qua trục kéo dài, giúp người vận hành đóng mở van thuận tiện mà không cần tiếp cận trực tiếp thân van.

  Về chức năng, van cổng cổ dài vẫn dùng để đóng hoặc mở dòng chảy trong đường ống. Khi đóng, cánh van hạ xuống để ngăn dòng lưu chất; khi mở hoàn toàn, cánh van được nâng lên khỏi dòng chảy, giúp hạn chế tổn thất áp suất.

Cấu tạo và nguyên lý hoạt động của van cổng ty dài

Cấu tạo van cổng cổ dài

  Van cổng cổ dài được cấu tạo từ các bộ phận chính như:

• Thân van: Làm từ gang, inox hoặc thép, có nhiệm vụ chứa và bảo vệ các bộ phận bên trong. Hai đầu thân van được thiết kế mặt bích để kết nối đường ống.
• Cổ dài: Phần kéo dài phía trên thân van, giúp đưa bộ phận vận hành lên cao, phù hợp với đường ống chôn ngầm hoặc lắp đặt sâu. Chiều dài cổ có thể được lựa chọn theo yêu cầu thực tế của công trình.
• Ty van: Thường làm bằng thép không gỉ, có nhiệm vụ truyền chuyển động từ bộ phận điều khiển đến cánh van.
• Cánh van: Bộ phận đóng/mở dòng chảy, thường dùng gang bọc EPDM cho hệ thống nước hoặc đĩa kim loại cho môi trường nhiệt độ, áp suất cao.
• Bộ điều khiển: Có thể là tay quay, nắp chụp, hộp số hoặc đầu chờ cờ lê chữ T, tùy thiết kế và vị trí lắp đặt.
• Gioăng làm kín: Thường sử dụng EPDM, NBR hoặc PTFE, giúp hạn chế rò rỉ tại các vị trí làm kín.

Nguyên lý hoạt động van cổng cổ dài

  Van cổng cổ dài hoạt động dựa trên nguyên lý nâng lên và hạ xuống của đĩa van theo phương vuông góc với dòng chảy nhờ vào phần trục van dài nối từ tay quay. Cụ thể như sau:

• Mở van: Người vận hành quay tay quay theo ngược chiều kim đồng hồ, chuyển động quay được truyền qua cơ cấu ren đến ty van, làm cánh van dịch chuyển lên trên. Lúc này, đĩa van rút khỏi tiết diện dòng chảy, cho phép lưu chất lưu thông qua qua mà không bị cản trở hay sụt áp.
• Đóng van: Khi quay tay quay theo chiều kim đồng hồ, trục van đẩy đĩa van hạ xuống thấp nhất, khít chặt vào ghế van để chặn đứng hoàn toàn dòng chảy lưu chất.
• Đặc điểm cổ dài: Nhờ phần cổ được nối dài từ 1m đến hàng chục mét theo yêu cầu, loại van này giúp người vận hành dễ dàng thao tác với các hệ thống đường ống ngầm mà không cần tiếp cận trực tiếp sát thân van.

Thông số kỹ thuật cơ bản van cổng cổ dài

• Kích thước: DN50 – DN500
• Vật liệu thân: Gang, inox, thép
• Gioăng làm kín: EPDM, NBR, PTFE...
• Độ dài trục: 0.5m - 5m (tùy thuộc vào yêu cầu của khách hàng)
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: BS, JIS, ANSI, DIN
• Áp lực làm việc: PN10 – PN25
• Nhiệt độ làm việc: -10°C đến 180°C (tùy chất liệu)
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, dầu khí, PCCC…
• Xuất xứ: Malaysia, Hàn Quốc, Nhật Bản, Trung Quốc…
• Giấy tờ: Co, Cq
• Bảo hành: 12 tháng
• Tình trạng hàng: Sẵn kho

Đặc điểm nổi bật của van cổng cổ dài

• Vận hành thuận tiện: Ty van được kéo dài, đưa vị trí vận hành lên cao, giúp đóng mở van từ mặt đất mà không cần xuống hố sâu.
• Phù hợp lắp đặt ngầm: Thiết kế chuyên dụng cho đường ống chôn ngầm, hệ thống cấp thoát nước, xử lý nước thải và mạng lưới hạ tầng đô thị.
• Giảm tổn thất áp suất: Khi mở hoàn toàn, cánh van được nâng khỏi dòng chảy, giúp dòng lưu chất đi qua tương đối thông thoáng, không bị sụt áp.
• Độ bền cao: Cổ và ty van được thiết kế phù hợp với điều kiện lắp đặt ngầm, hạn chế tác động từ đất, nước và môi trường bên ngoài.
• Linh hoạt trong vận hành: Có thể sử dụng tay quay, trục nối dài, nắp chụp, hộp van hoặc bộ truyền động tùy thiết kế.
• Đa dạng vật liệu: Có các lựa chọn như gang, gang cầu, inox hoặc thép, đáp ứng nhiều môi trường và điều kiện làm việc.
• Kết nối chắc chắn: Van thường sử dụng kết nối mặt bích, giúp lắp đặt ổn định, dễ tháo rời và thuận tiện bảo trì.

Các dòng van cổng cổ dài phổ biến trên thị trường hiện nay

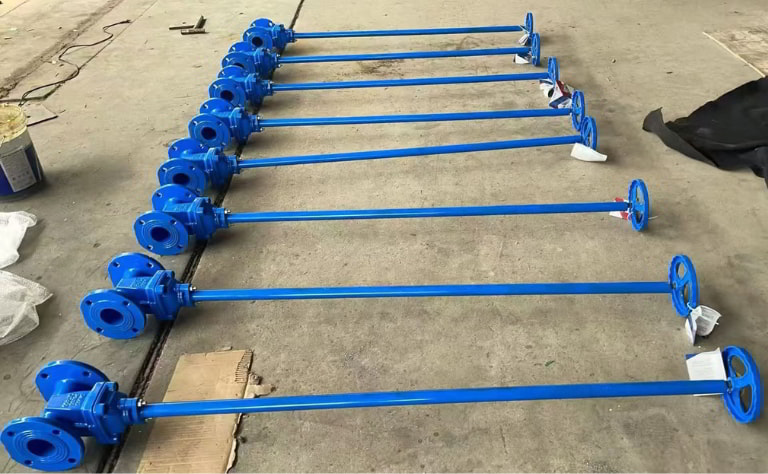

Van cổng gang cổ dài

• Van cổng gang cổ dài là dòng sản phẩm được sử dụng phổ biến trong hệ thống cấp nước và PCCC. Thân van thường được chế tạo từ gang cầu hoặc gang xám, bên ngoài có thể được phủ sơn epoxy để tăng tính thẩm mỹ và tăng khả năng chống chịu với môi trường. Trong khi cánh van thường sử dụng gang cầu bọc cao su EPDM để tăng khả năng làm kín khi đóng van.
• Nhờ có chi phí hợp lý và độ bền tối ưu trong điều kiện thường, van cổng gang cổ dài được ưu tiên lựa chọn cho các hệ thống cấp nước đô thị, hệ thống thoát nước, xử lý nước thải và một số hệ thống PCCC. Đây cũng là lựa chọn phổ biến cho các tuyến ống có kích thước từ trung bình đến lớn.

Van cổng inox cổ dài

• Van cổng inox cổ dài được chế tạo từ chất liệu inox 304 hay inox 316. Loại van này sở hữu khả năng chống ăn mòn hóa học tốt, không bị oxy hóa và chịu được mức nhiệt độ cao vượt trội hơn hẳn so với dòng van gang truyền thống.
• Chính nhờ những đặc tính cơ lý ưu việt này, van cổng inox cổ dài trở thành thiết bị không thể thiếu trong các dây chuyền sản xuất thực phẩm, dược phẩm, nhà máy chế biến hóa chất, hoặc các hệ thống dẫn nước biển, môi trường lưu chất có nồng độ axit cao và yêu cầu khắt khe về vệ sinh an toàn.

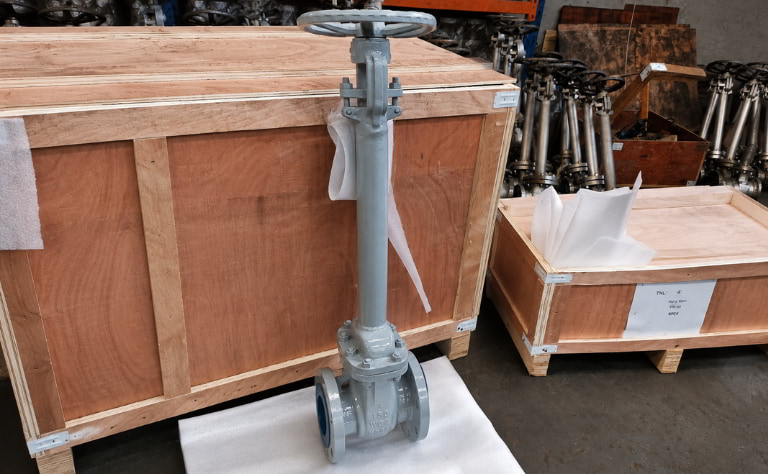

Van cổng thép cổ dài

• Van cổng thép cổ dài thường được chế tạo từ thép carbon hoặc các loại thép phù hợp với yêu cầu của hệ thống. So với van gang, dòng van này có khả năng đáp ứng tốt hơn đối với môi trường áp suất và nhiệt độ cao, tùy thuộc vào vật liệu thân van, kiểu kết cấu và cấp áp suất được nhà sản xuất quy định.
• Van thường được sử dụng trong các hệ thống công nghiệp như dầu khí, hóa dầu, hơi nóng, nhà máy năng lượng và các đường ống công nghiệp nặng.
• Với các hệ thống áp suất cao, việc lựa chọn van cần dựa trên các thông số cụ thể như PN/Class, nhiệt độ làm việc, vật liệu thân và loại gioăng làm kín.

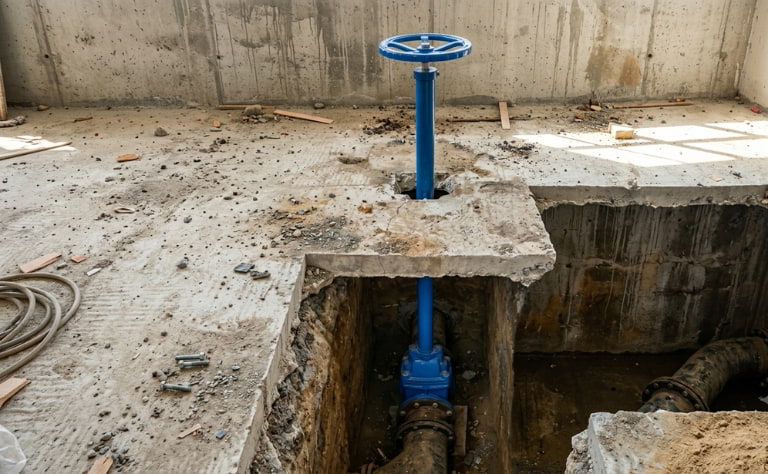

Ứng dụng thực tế của van cổng tay dài

  Nhờ thiết kế cổ van kéo dài, van cổng tay dài được sử dụng trong nhiều hệ thống mà vị trí van khó tiếp cận. Một số ứng dụng tiêu biểu như:

• Cấp thoát nước đô thị: Lắp đặt trên các tuyến ống cấp nước và thoát nước chôn ngầm dưới lòng đường, vỉa hè hoặc khu vực công cộng, giúp đóng ngắt và cô lập đường ống.
• Xử lý nước, nước thải: Sử dụng tại bể chứa, bể lắng, kênh dẫn hoặc các vị trí lắp đặt sâu, khó tiếp cận.
• Hệ thống PCCC: Lắp trên đường ống cấp nước chữa cháy, đặc biệt tại các vị trí van chôn ngầm.
• Công nghiệp năng lượng, hóa chất: Ứng dụng cho đường ống dầu, hơi và một số lưu chất công nghiệp phù hợp với vật liệu van.
• Nông nghiệp, thủy lợi: Sử dụng tại trạm bơm, kênh dẫn và hệ thống tưới tiêu để đóng mở, kiểm soát dòng nước.

Van Công Nghiệp Âu Việt – Địa chỉ cung cấp van cổng cổ dài uy tín

   Van cổng cổ dài chôn ngầm là dòng van chuyên dụng, không phổ biến như các loại van cổng thông thường nên việc tìm kiếm đơn vị cung cấp đúng chủng loại đôi khi khá khó khăn.

   Nếu bạn đang tìm địa chỉ mua van cổng cổ dài uy tín, Van Công Nghiệp Âu Việt là một lựa chọn đáng tham khảo. Đơn vị cung cấp van với đa dạng kích thước, vật liệu và kiểu kết nối, đáp ứng nhu cầu sử dụng trong các hệ thống cấp nước, PCCC, xử lý nước và công nghiệp.

  Tùy vào vị trí lắp đặt, khách hàng có thể lựa chọn loại van có cổ hoặc trục vận hành dài phù hợp, đặc biệt với các tuyến ống chôn ngầm hoặc nằm sâu dưới mặt đất, giúp thuận tiện hơn trong quá trình vận hành và đóng mở van.

  Liên hệ Van Công Nghiệp Âu Việt qua HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được tư vấn và báo giá van cổng cổ dài phù hợp với nhu cầu sử dụng.
