Nguyên lý và cấu tạo của van bướm điều khiển điện

Đăng bởi Nguyễn Tuấn Anh vào lúc 09/03/2019

    Sản phẩm van bướm điều khiển điện là một trong những thiết bị vật tư ngành nước, hiện nay được sử dụng khá rộng rãi. Thiết bị được sinh ra nhằm thực hiện nhiệm vụ đóng mở, cũng như điều chỉnh các lưu lượng các chất đang chảy, di chuyển trong đường ống. Nguyên lý hoạt động của van bướm điều khiển điện như thế nào? chúng ta sẽ cùng đi tìm hiểu, các thông tin cấu tạo để có được một nguyên lý hoạt động linh hoạt thiết bị.

Cấu tạo nguyên lý hoạt động van bướm điều khiển điện

    Để có thể hiểu được nguyên lý hoạt động van bướm điều khiển điện, chúng ta sẽ phân tích các cấu tạo, của thiết bị. Để có thể hiểu, cũng như nắm rõ hơn về thông tin thiết bị, mà chúng ta đang cần sử dụng.

    Cấu tạo của một van bướm điều khiển điện được chia làm hai phần chính, phần van bướm cùng với bộ điều khiển điện.

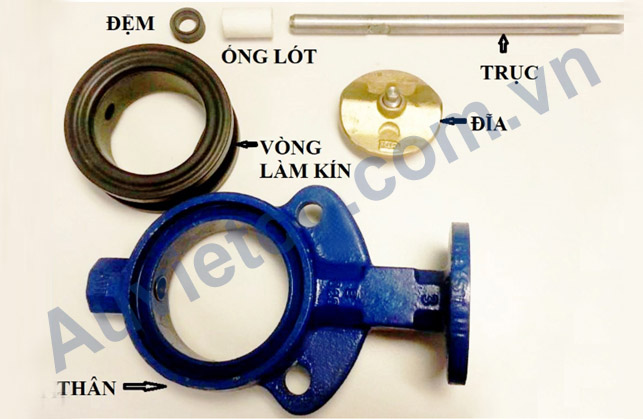

Cấu tạo van bướm

Trong một van bướm lại gồm có : Thân van, đĩa van, trục,vòng làm kính điện.

Thân van bướm:

 Là phần có cấu tạo chắc chắn, với phần thân của van bướm thường được làm bằng chất liệu kim loại chắc chắn, hoặc sử dụng loại nhựa chịu được áp lực. Trên thân van sẽ được thiết kế có những lỗ có chức năng định vị vào đường ống. Cách định vị này là sử dụng các bulong và đai ốc để định vị, để có thể cố định chắc các phần lại với nhau.

Đĩa van:

 Là bộ phận có hình dạng tròn, được làm bởi một tấm kim loại có hình dạng lá. Đảm đương nhiệm vụ để điều khiển dòng chảy, nhằm việc đóng hoặc mở dòng chảy. Thông qua cơ cấu điều khiển có khả năng điều khiển bằng tay hoặc điều khiển bằng điện, khí nén. Để đảm đương được nhiệm vụ hoạt động của mình.

Trục:

 Là bộ phận được đặt vào vị trí giữa của van bướm. được làm theo hình dạng thanh chất liệu kim loại. Có khả năng chuyển động từ quay quanh đến đến đĩa van một cách nhịp nhàng.

Vòng lòng kính và đệm của ống lót: Phần này được chế tạo bằng một vật liệu mềm dai như chất liệu cao su để đảm bảo, có được một độ khép kín tốt nhất.

Bộ phận điều khiển trong nguyên lý hoạt động van bướm điều khiển điện

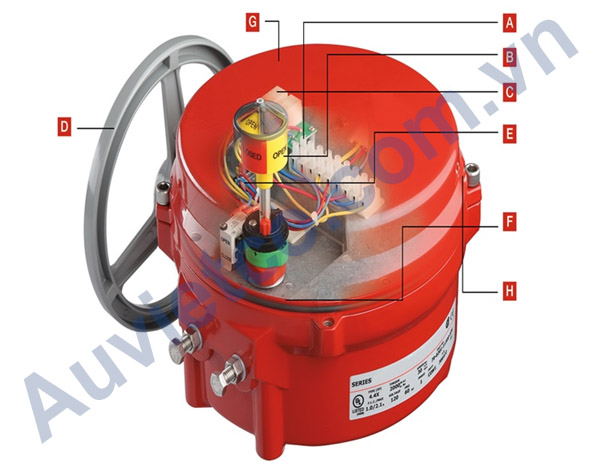

Để giúp mọi người có thể dễ hình dung được bộ phận điều khiển, chúng ta có thể xem qua hình ảnh bên dưới.

Cấu tạo bộ điều khiển có các tên gọi như sau, theo sự sắp xếp trên hình

A: được gọi là khối đầu cuối

 Là phần thiết bị có chức năng chuyển mạch truyền động, đảm bảo cho việc tiếp cận của khối thiết bị đầu cuối. Với khả năng nhiệm vụ xác định rõ được hệ thống dây mà chúng ta đang dùng vào hoạt động sử dụng.

B: Đảm nhiệm hiển thị trạng thái van đóng mở

 Được phân biệt cũng như thông báo bằng chữ được ghi trên van, với màu vàng là đang mở, ngược lại màu đỏ là đang đóng. Giúp cho chúng ta có thể nhìn thấy ở nhiều góc độ khác nhau.

C: Bộ phận chống quá tải

 Là bộ phận đảm nhiệm vai trò bảo vệ chống trường hợp chuyển mạnh cũng như bánh răng đảo chiều quá nhanh. Kiểm soát được tính năng của phép nối song song đảm bảo của thiết bị truyền.

D: Bộ phận tay quay

 đảm nhiệm vai trò đóng mở van vào những lúc không có điện hay không may diễn ra tình trạng mất điện đột ngột.

E: Công tắc ngắt điện tự động

  Đây là phần được thiết kế đảm nhiệm chức năng có khả năng tự cắt điện cần thiết.

F: Vòng làm kính trong:

Có chứng năng đảm nhiệm vai trò chống thấm. Giúp nước bên ngoài không làm ăn mòn cũng như ảnh hưởng các bộ phận bên trong. Được làm bằng chất liệu kính trong suốt, chúng ta có thể nhìn xuyên qua dễ dàng.

G: Thân bộ điều khiển điện

Là phần cũng được chế tạo khá chắc chắn, được làm bằng chất liệu nhôm đúc chất lượng cao. Bao phủ các chất liệu có khả năng chống sự ăn mòn, chống sự va đập cũng như các tia cực tím. Làm ảnh hưởng tới thiết bị bên trong của bộ điều khiển.

H: Nắp đậy bảo vệ

    Là phần cuối cùng trong phần thân bộ điều khiển để nguyên lý hoạt động van bướm điều khiển điện được diễn ra tốt nhất.

    Bộ phận này được gắn chặt vào chân đế, sử dụng các bulong và gắn chặt vào bộ phận giúp chúng ta có thể sử dụng van bướm điều khiển điện lâu hơn. Đảm bảo tránh được những tác động mà thời gian có thể làm ảnh hưởng.

    Trên đây là những thông tin cấu tạo, nguyên lý của từng bộ phận hoạt động của một van bướm điều khiển điện. Hy vọng những thông tin này, sẽ giúp chúng ta có thể hiểu rõ hơn chức năng của từng phần nhỏ trong hệ thống van.

    Điểm nổi trội trong nguyên lý hoạt động van bướm điều khiển điện

    Đây là  một trong những thiết bị hoạt động có sự liên kết với nhau vô cùng lớn. Các bộ phận luôn hoạt động nhịp nhàng ăn khớp cùng nhau. Đảm bảo cho việc hoạt động được diễn ra trôi chảy, cũng như việc hoạt động có thời gian sử dụng lâu nhất.

    Khả năng tự động chặn dòng tốt, nhanh chính xác. Người sử dụng có thể dễ dàng thao tác, để kiểm soát được việc chặt dòng với van bướm điều khiển điện này.

    Người thiết kế và chế tác đã tạo nên được một sản phẩm, có khả năng giúp ích lớn trong việc đóng mở dòng chảy. Đảm bảo được sự an toàn trong công nghiệp, cũng như những công trình hoạt động có liên quan tới lưu lượng kiểm soát đường ống.

    Một sản phẩm vô cùng hữu ích được nhiều người tin dùng và sử dụng. Mang lại cho cuộc sống công nghệ có được sự thuận tiện và đảm bảo chất lượng nhất.
