Van bướm inox điều khiển bằng khí nén

  • Tình trạng: Chỉ còn 1000 sản phẩm
  • Thương hiệu: Đang cập nhật
Liên hệ báo giá

Thông số kỹ thuật:

  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
  • Hàng có sẵn với các size từ DN40 đến DN500
  • Phân phối trên toàn quốc
  • Giao hàng theo phương thức CPN, Xe tải, gửi xe khách...
  • Bảo hành tối thiểu 12 tháng tùy xuất xứ
  • Đổi mới sản phẩm nếu phát hiện lỗi nhà sản xuất
  • Sản phẩm đầy đủ chứng chỉ CO, CQ vì auvietco là nhà nhập khẩu trực tiếp chính hãng

Hãy để lại SĐT, chúng tôi sẽ gọi lại cho bạn ngay!

   Van bướm inox điều khiển khí nén là dòng van bướm được cấu tạo từ chất liệu inox 201, 304, 316, gioăng là kín được làm từ PTFE, teflon nên có thể hoạt động ở nhưng môi trường có nhiệt độ cao lên đến 220 độ C. Van cũng sử dụng nguồn khí nén có áp lực từ 3-8bar để điều khiển vận hành van.

1. Van bướm inox điều khiển khí nén là gì?

  Van bướm inox điều khiển bằng khí nén là dòng van đóng mở nhanh, vận hành nhẹ nhàng có thể đóng mở ở nhiều góc độ và có thể kết hợp với bộ điều khiển tuyến tính để điều khiển van tự động. Van thường được ứng dụng rộng rãi trong các hệ thống nước sạch, trong công nghiệp thực phẩm hay các hệ thống lưu chất có tính ăn mòn cao.

  Van bướm điều khiển khí nén là dạng van bướm được lắp thêm đầu điều khiển khí nén để điều khiển hoạt động đóng mở van. Khi ta cấp khí nén cho đầu điều khiển áp lực của khí nén sẽ làm cho van bướm quay và thực hiện thao tác đóng mở van trên đường ống.

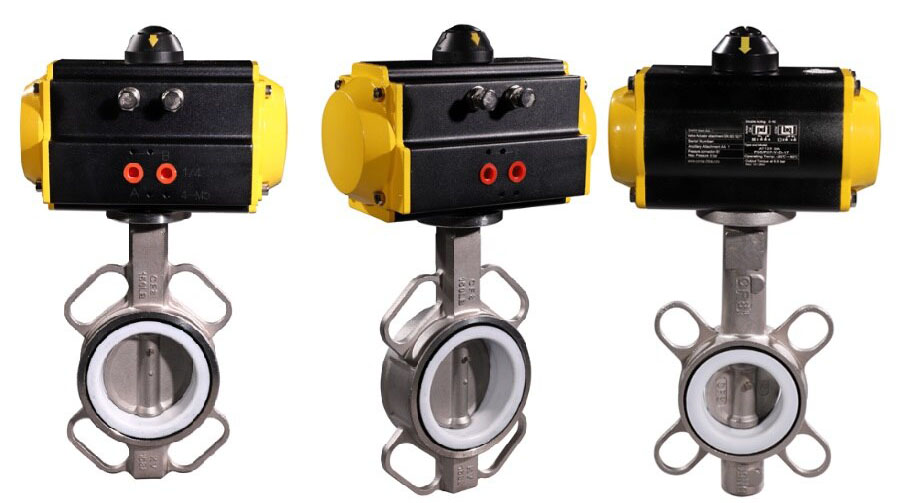

Van bướm inox điều khiển bằng khí nén

2. Cấu tạo van bướm inox điều khiển khí nén.

  Cũng giống như các sản phẩm van bướm điều khiển khí nén khác van cũng được cấu tạo từ 2 bộ phận chính là đầu điều khiển khí nén và phần van bướm cơ.

2.1. Đầu điều khiển khí nén.

  Là bộ phận quan trọng nhất của van, là nơi nhận tín hiệu điều khiển từ tủ điều khiển, sau đó sẽ thực hiện việc chuyển đổi lực nén thành động năng để cấp cho trục van đóng mở đĩa van.

  Bộ điều khiển khí nén này sử dụng áp lực từ 2 – 8 bar để tác động trực tiếp vào piston (xy lanh) bên trong để đóng mở van.

  Được sản xuất theo tiêu chuẩn IP67 với thiết kế từ hợp kim nguyên khối cao cấp giúp van hoạt động bền bỉ, chống va đập, chống oxy hóa chất ăn mòn. Vỏ bọc ngoài được phủ một lớp sơn tĩnh điện chống trầy xước, chống bám bụi thấm nước.

  Bộ điều khiển khí nén được sản xuất bởi các hãng van nổi tiếng như Haitima, Kospaplus, Aloha, Sypa và được nhập khẩu trực tiếp về Việt Nam. Ở mỗi đầu khí đều có cấu tạo bao gồm thân, xi lanh, piston, lò xo đàn hồi, các lỗ vào và xả khí.

  Van điều khiển khí nén có thể hoạt động ON/ OFF hoặc tuyến tính và tùy theo nhu cầu sử dụng mà chúng ta chọn loại tác động đơn (cấp khí một lần) hoặc tác động kép (cấp khí hai lần)

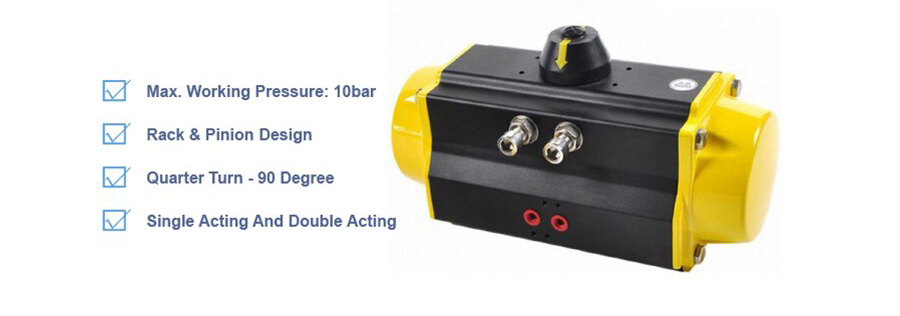

Bộ điều khiển khí nén van bướm inox

2.2. Phần thân - Van bướm.

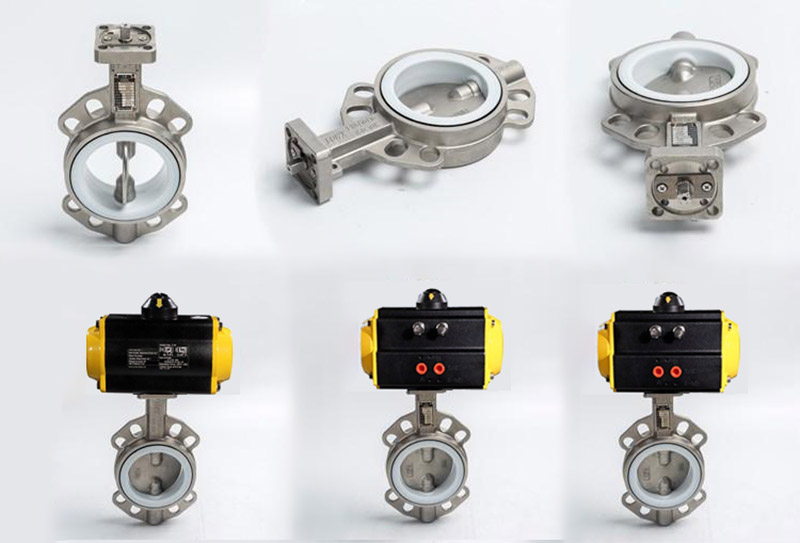

Van bướm inox điều khiển bằng khí nén

  Là bộ phận tiếp xúc trực tiếp với môi chất, trực hiện trực tiếp hoạt động đóng mở van. Van bướm inox được cấu tạo gồm 4 bộ phận chính là:

  • Trục van: Được làm từ thép không rỉ, inox có độ bền cơ học cao, gắn vào thân và đĩa van. trục van có thể gắn tay gạt, tay quay, bộ điều khiển để hoạt động.
  • Thân van: làm hoàn toàn từ inox, tính thẩm mỹ cao, có thế kế các kiểu mặt bích như wafer, lug để kết nối với hệ thống.
  • Gioăng: Được làm từ cao su, teflon nên có thể chịu được nhiệt độ cao, chống oxy hóa chống ăn mòn tốt và có độ bền cao hơn so với van được làm bằng đồng hoặc nhựa.
  • Đĩa van: được làm bằng vật liệu inox 304 hoặc 316 có độ phẳng bề mặt cao, gioăng làm kín bằng teflon có độ kín cao.

3. Thông số kỹ thuật chung của van cánh bướm inox điều khiển khí nén.

  • Kích thước: DN40  - DN500
  • Vật liệu chế tạo: Toàn thân inox 304, inox 316
  • Đĩa và trục của van: inox 201, 304, 316
  • Gioăng, đệm: Cao su ( EPDM ), Teflon ( PTFE )
  • Kết nối: lắp mặt bích
  • Tiêu chuẩn mặt bích: JIS10K, BS, DIN. ANSI
  • Vỏ: chế tạo từ hợp kim nhôm, sơn phủ tĩnh điện
  • Nắp: được làm từ nhôm đúc
  • Piston: được làm từ inox hoặc thép không rỉ
  • Lò xo đàn hồi: được làm từ théo mạ niken
  • Kiểu tác động: Tác động đơn, tác động kép
  • Cơ chế hoạt động: dạng ON/OFF hoặc tuyến tính
  • Áp lực cho phép - áp lực tối đa: PN10. PN16. PN25
  • Nhiệt độ môi chất sử dụng: 0-80 độ C
  • Môi trường sử dụng: nước, nước thải, khí
  • Hãng sản xuất: Haitima, Kosaplus, Jaki, Aloha
  • Xuất sứ: Trung Quốc, Hàn Quốc, Đài Loan, v,v,..
  • Bảo hành dài hạn
  • Hàng sẳn kho số lượng lớn.

4. Ưu điểm của van bướm inox điều khiển khí nén.

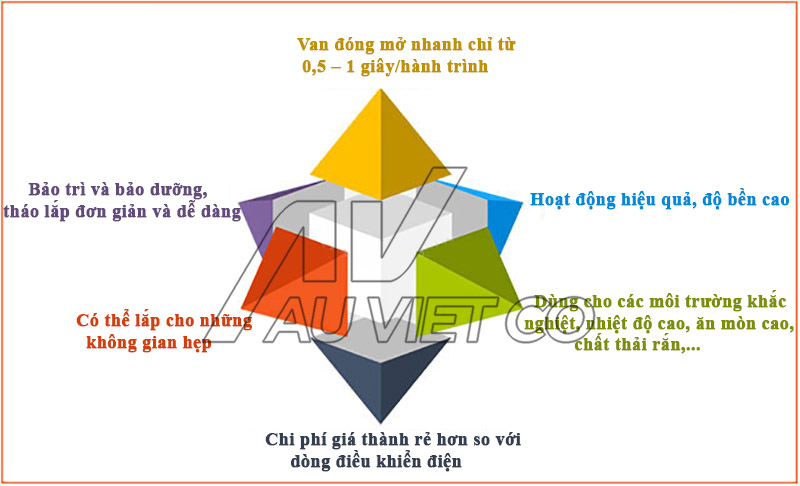

ưu điểm van bướm inox điều khiển khí nén

  • Van đóng mở nhanh chỉ từ 0,5 – 1 giây/hành trình đóng mở
  • Van được làm hoàn toàn bằng inox cho chúng ta độ bền lớn khi sử dụng.
  • Dùng cho các môi trường khắc nhiệt, nhiệt độ cao, ăn mòn cao, chất thải rắn, bùn, v.v....
  • Chi phí giá thành rẻ hơn so với dòng điều khiển điện.
  • Có thể lắp cho những không gian hẹp.
  • Van sử dụng áp lực khí nén để hoạt động nên không sảy ra hiện tượng cháy nổ khi đang sử dụng .
  • Thiết kế nhỏ gọn, dễ dàng tháo lắp, bảo dưỡng; tiết kiệm không gian
  • Van có thể được điều khiển tự động từ xa hoặc cài đặt chu trình cố định.
  • Có thể thay thế dời linh kiện - tiết kiệm cho quá trình bảo trì, bảo dưỡng, thay thế mà không cần dụng cụ tháo mở đặc biệt nào.

van bướm inox điều khiển khí nén

  Trên đây là những chia sẻ của chúng tôi về van bướm inox điều khiển khí nén. Các sản phẩm này hiện nay đã có sẳn tại kho của chúng tôi. Quý khách hàng  quan tâm đến sản phẩm cần tư vấn thêm về kỹ thuật hay báo giá van bướm inox điều khiển khí nén hãy liên hệ trực tiếp Hotline 0889 929 669 để được hỗ trợ nhanh nhất.
