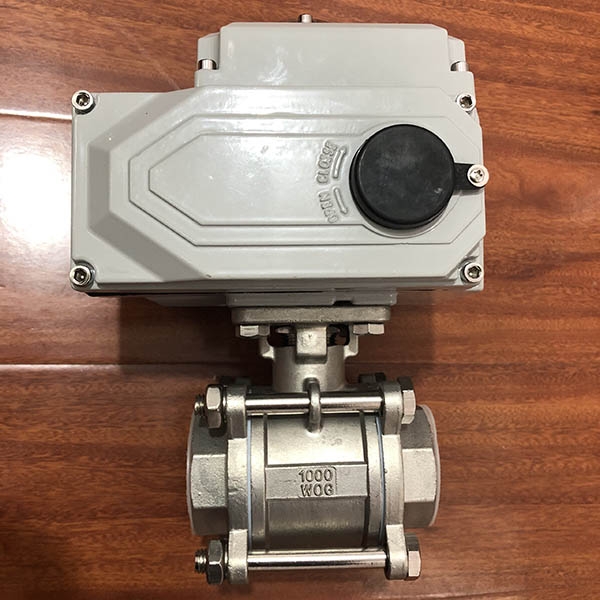

Van bi điều khiển điện Wyeco| Chính hãng Đài Loan

  • Tình trạng: Còn hàng
  • Thương hiệu: Wyeco - Đài Loan
Liên hệ
  • Hãng sản xuất: Wyeco
  • Kích thước: DN15-DN100
  • Chất liệu: thân inox 304, 316
  • Đầu điều khiển: DC24V, AC220V, AC380V.
  • Nhiệt độ: -5-180*C
  • Tiêu chuẩn: IP67
  • Dạng: On/Off, tuyến tính
  • Áp lực: PN16

  Van bi điều khiển điện là loại van được sử dụng trong hầu hết các hệ thống công nghiệp, hệ thống xử lý nước, nồi hơi, khí nén, .v.v.. Van bi điều khiển điện hay còn gọi là van bi điều khiển điện, van bi điện (tên tiếng anh: Electric Actuated Ball Valve) được kết nối giữa đầu điều khiển (thiết bị truyền động điện) loại 24VDC, 220VAC, 380VAC, tuyến tính 4-20mA với thân van là van bi. Van bi điều khiển điện được hoạt động đóng mở dựa vào nguồn cấp tác động trực tiếp bằng cơ cấu chuyền động tới trục của van bi làm cho van thay đổi trạng thái On/Off.

  Hiện nay, van bi điều khiển điện có rất nhiều hãng, Âu Việt JSC phân phối chính hãng van bi điều khiển điện Wyeco. Mời các bạn đọc cùng tìm hiểu van này nhé!

1. Van bi điều khiển điện Wyeco là gì?

  Van bi điều khiển điện Wyeco là loại van được sản xuất tại Đài Loan và được công ty Cổ phần phát triển TM&DV Âu Việt nhập về Việt Nam với chất lượng tốt, giá thành cạnh tranh so với các loại van bi khác.

  Ngoài tên van bi điều khiển điện, chúng còn được gọi thành các tên gọi khác nhau như: van bi điều khiển bằng điện, van bi điện, van bi tự động, van điện.v.v.

  Van bi điều khiển điện Wyeco là thiết bị sử dụng nguồn năng lượng điện để điều khiển dòng lưu chất trên đường ống dẫn, được cấu tạo bởi 2 bộ phận chính là: bộ truyền động bằng điện (Electric actuator) và van bi (Ball Valve).

  Trên thị trường hiện nay có rất nhiều các loại van bi điều khiển điện khác nhau, tuy nhiên, Wyeco là loại van có giá thành rất cạnh tranh và chất lượng tốt, đã được nhiều chủ đầu tư, dự án, các công trình tin tưởng sử dụng. Dưới đây là cấu tạo chi tiết của van điều khiển Wyeco, mời các bạn đọc cùng tham khảo thông tin nhé!

2. Cấu tạo của van bi điều khiển điện Wyeco

  Như trình bày ở trên, van bi điều khiển điện có cấu tạo gồm 2 bộ phận chính đó là đầu điều khiển và phần van bi.

Đầu điều khiển điện Wyeco

  Đầu điều khiển điện (Electric actuator) được phân ra làm 02 loại chính: dạng điều khiển On/Off hoặc dạng điều khiển tuyến tính Modulating. Cấu tạo của chúng làm bằng lớp vỏ hợp kim nhôm nguyên khối và được sơn phủ Epoxy chống oxy hóa, chống ăn mòn và bám bụi bên ngoài. Loại đầu điều khiển điện Wyeco này có nhiệt độ làm việc từ âm 20 đến 60 độ C. Trên thân chúng có vị trí để gắn tay quay động cơ khi gặp sự cố mất điện.

  Đầu điều khiển điện sử dụng các loại điện áp: 220VAC, 380V, 24VDC tận số 50-60Hz, Loại 1 pha hoặc loại 3 pha để vận hành hệ thống.

  • Loại đầu điều khiển dạng On/Off:

  Là loại điều khiển chỉ ở trạng thái Đóng hoặc Mở (On hoặc Off) cố định, tức là, khi van ở trạng thái mở, thì đĩa van sẽ quay 1 góc 90 độ song song với hướng của dòng chảy, lúc này lưu lượng chảy qua van đang là lớn nhất và van được mở hoàn toàn. Ngược lại, khi van ở trạng thái đóng thì đĩa van sẽ quay trở lại 1 góc đúng bằng 90 độ và nằm vuông góc với hướng của dòng chảy, van được đóng hoàn toàn.

  Với dạng van điều khiển On/Off thì động cơ sử dụng tiếp điểm hành trình kết hợp với mô men xoắn để điều khiển và cần có cảm biến để bảo vệ quá nhiệt, quá tải, hoặc hiện tượng ngắn mạch.

  • Loại đầu điều khiển dạng vô cấp tuyến tính (Modulating):

  Đây là dạng truyền động đóng mở theo các góc được cài đặt như mong muốn của người sử dụng, góc cài đặt có thể là 90 độ, 75 độ, 60 độ .v.v. để cho đĩa của van xoay theo góc đó giúp điều tiết lưu lượng của dòng chảy.

  Dạng điều khiển tuyến tính Modulating này phức tạp hơn dạng On/Off. Động cơ điện sử dụng thuật toán tỷ lệ để điều khiển, tín hiệu điều khiển có các dạng 0-10v hoặc 4-20mA tương ứng với góc của đĩa van.

  Thông thường, bộ điều khiển dạng tuyến tính có các nút bấm điều chỉnh nhanh góc đóng/mở và màn hình LCD hiển thị thông tin, người sử dụng dễ dàng quan sát qua màn hình và điều khiển thông qua các nút.

  Đầu điều khiển điện Wyeco có tiêu chuẩn chống nước IP67 đảm bảo an toàn và có khả năng sử dụng trong điều kiện có mưa, nước phun hoặc tình cờ rơi vào nước.

Van bi

  Van bi cơ là van tiếp xúc trực tiếp với lưu chất, chúng thường được làm bằng inox 304, 316, 201 hoặc bằng nhựa PVC sử dụng cho các môi trường làm việc khác nhau. Chúng gồm nhiều dạng khác nhau phải kể đến như: van bi 2 ngã, van bi 3 ngã, van bi 2 thân, van bi 3 thân, van bi inox vi sinh, van bi nối Clamp.v.v.

  Áp lực làm việc của các loại van bi thường là PN10, PN16, nhiệt độ làm việc từ 0-180 độ c, kiểu kết nối bằng ren hoặc nối hàn.

  Tùy vào môi trường và chức năng sử dụng mà người sử dụng chọn loại van sao cho hợp lý với hệ thống giúp tăng tuổi thọ của van. Hiện nay, trên thị trường có các loại van bi điều khiển điện Wyeco như sau:

  • Van bi inox điều khiển điện
  • Van bi nhựa điều khiển điện
  • Van bi 3 ngã inox điều khiển điện

3. Nguyên lý hoạt động của van bi điều khiển điện Wyeco

  Về cơ bản, nguyên lý hoạt động của van bi điều khiển điện Wyeco cũng giống như các loại van bi điều khiển điện khác như sau:

  Ở trạng thái ban đầu, người sử dụng có thể set up van ở trạng thái thường đóng hoặc thường mở. Khi nguồn điện được cấp thì lúc này động cơ điện (motor điện) sẽ hoạt động, sẽ truyền động đến trục thông qua bánh răng làm trục van bi xoay đóng mở. Khi van quay 1 góc 90 độ thì dòng điện sẽ tự ngắt do công tắc giới hạn hành trình tác động.

  Tương tự như vậy, khi chúng ta cần trở lại trạng thái đống thì chuyển mạch và cấp điện van sẽ thực hiện hành trình đối nghịch trở về trạng thái đóng.

4. Thông số kỹ thuật của van bi điều khiển điện Wyeco

  Van bi điều khiển điện Wyeco hay còn gọi là van bi điện Wyeco có thông số kỹ thuật chung như sau:

  • Hãng sản xuất: Wyeco Đài Loan
  • Kích thước: DN15-DN100
  • Chất liệu: thân inox 304, 316, nhựa.v.v.
  • Đầu điều khiển: điện áp DC24V, AC220V, AC380V.
  • Tần số: 50-60Hz
  • Nhiệt độ chịu được: -5-180*C
  • Tiêu chuẩn chống thấm nước: IP67
  • Dạng đóng mở cửa van: On/Off hoặc Tuyến tính (Modulating)
  • Áp lực làm việc: PN16, PN25
  • Kiểu kết nối: Nối ren, nối rắc co, nối hàn, nối bích
  • Môi trường sử dụng: nước, khí, hơi, gas, hóa chất.v.v.
  • Xuất xứ: Taiwan
  • Bảo hành 12 tháng
  • Đủ giấy tờ, hàng có sẵn tại auvietco.com.vn

5. Ưu điểm và nhược điểm của van bi điều khiển điện Wyeco

Ưu điểm

  • Van bi điều khiển bằng điện của Wyeco đóng mở tự động bằng điện nên sẽ giảm được chi phí nhân công cho việc vận hành hệ thống đường ống.
  • Kiểu lắp bằng ren hoặc rắc co, hoặc nối bích rất thuận tiện, dễ lắp đặt.
  • Van đóng mở hành trình từ 10 giây đến 15 giây nên không bị hiện tượng shock áp trong đường ống.
  • Hoạt động được trong thời gian liên tục với tuổi thọ cao.
  • Chịu được áp lực lớn PN16, hoạt động giảm tiếng ồn và êm ái
  • Nguồn điện áp đa dạng cho người sử dụng lựa chọn để phù hợp với nhu cầu
  • Kiểu đóng mở đa dạng: dạng On/Off hoặc tuyến tính sẽ đóng mở theo các góc khác nhau 25-75-80-90%.v.v.
  • Chống nước IP67
  • Có tay quay phụ khi mất điện hoặc bị ngắt điện đột ngột người sử dụng có thể hoàn toàn thao tác bằng tay khi cần thiết
  • Hạn chế sự rò rỉ của lưu chất bên ngoài
  • Lắp đặt đơn giản và nhanh chóng

Nhược điểm

  • So với van điện từ thì thời gian đóng mở van bi điều khiển điện Wyeco có trọng lượng và kích thước lớn hơn.
  • Thời gian đóng mở van 15-30S chậm hơn so với van điện từ
  • Khi mất điện đột xuất thì không trở về hành trình cài đặt ban đầu, do vậy phải sử dụng bằng tay quay.

6. Hướng dẫn các lắp điện của van bi điện Wyeco

   Trước khi đấu nối điện cho hệ thống van chúng ta cần phải làm những việc sau đây:

  • Cố định lắp đặt van bi vào hệ thống đường ống.
  • Chuẩn bị trước dây dẫn, đầu nối cho motor điện, tùy theo nhu cầu sử dụng mà dùng loại phù hợp với điện áp của van đã chọn.
  • Sử dụng sách hướng dẫn hoặc sơ đồ đấu nối mạch điện trên thân van.
  • Vì van bi điều khiển điện hoạt động theo nguyên lý đảo chiều, nên khi đóng cũng cấp điện cho van, và khi mở cũng cấp điện cho van. Hết một hành trình thì sẽ có công tắc đóng ngắt điện tự động.
  • Sơ đồ đấu nối điện của van bi điện On/Off và van bi điều khiển điện tuyến tính được cụ thể như sau: (Hình bên dưới)

7. Một số lưu ý khi sử dụng van bi điều khiển điện Wyeco

  1. Kiểm tra kiểu lắp để chọn loại van bi điều khiển khí nén phù hợp

   Chú ý kiểu lắp bích cần theo tiêu chuẩn của đường ống (BS, JIK, DIN.v.v.)

  1. Kiểm soát tín hiệu đầu vào

Thiết bị truyền động bằng điện cho van bi sử dụng làm van tiết lưu nhận đầu vào, tin hiệu điều khiển để điều chỉnh vị trí đóng van và mở van, các tín hiệu này được đo bằng Vol hoặc mA

  1. Thời gian đóng mở của van

Thời gian đóng mở của van bi điều khiển điện Wyeco từ 15-30 giây, đây được gọi là 1 hành trình. So với van điện từ thì van điều khiển điện có thời gian đóng mở lâu hơn.

  1. Điện áp của van

   Điện áp của van có thể là dòng điện xoay chiều hoặc dòng điện một chiều tùy thuộc vào nhu cầu và công suất điện áp của hệ thống, thông thường thì cấp điện áp loại 24VDC hoặc 220 VAC

  1. Chú ý đến đường kính lắp đặt van

Khi lắp đặt chúng ta nên chú ý đường kính của đường ống sao cho phù hợp với đường kính lắp đặt của van để tránh chọn sai loại van. Bởi vì mỗi một loại van sẽ lắp motor điện khác nhau để phù hợp với mô men xoắn và độ an toàn của van.

8. Ứng dụng của van bi điều khiển điện Wyeco

   Van bi điện Wyeco được ứng dụng và sử dụng nhiều trong các nhà máy cung cấp nước sạch, hoặc xử lý nước thải, các hệ thống phòng cháy chữa cháy trong các xí nghiệp, tòa nhà, nơi sản xuất hóa chất, xi măng, thực phẩm.v.v.

Van bi điều khiển điện Wyeco Đài Loan còn được sử dụng trong các môi trường chất lỏng: nước, khí , lò hơi, gas.v.v. với kích thước đường ống từ DN15-DN100 và kiểu nối ren, mặt bích hoặc rắc co.

9. Các loại van bi điều khiển điện Wyeco

   Van bi Wyeco được chia ra làm các loại sau:

Van bi inox 304 điều khiển điện Wyeco

  • Chất liệu: inox 304
  • Gioăng làm kín: PTFE
  • Kích thước: phi 21, phi 27, phi 34, phi 42, phi 48, phi 60, phi 73, phi 90, phi 110 (mm) (DN15-DN100)
  • Dạng van: 3PC
  • Kiểu lắp: nối ren
  • Nhiệt độ làm việc: -10 - 180 độ
  • Áp lực làm việc: 16 bar
  • Điện áp: 24v, 220v
  • Điều khiển: On/off, tuyến tính
  • Tiêu chuẩn: IP67
  • Xuất xứ: Wyeco – Đài Loan
  • Bảo hành: 12 tháng
  • Hàng có sẵn tại auvietco.com.vn

Van bi nhựa điều khiển điện Wyeco

  • Kích cỡ van: 1/2", 3/4", 1", 1.1/4", 1.1/2", 2"
  • Vật liệu van: nhựa uPVC, cPVC
  • Đệm : EPDM, PTFE, Vitton
  • Kiểu nối: rắc co 2 đầu
  • Áp lực: 10bar
  • Nhiệt độ: -5 - 80 độ C
  • Điện áp: 24v, 220v
  • Điều khiển: on/off, tuyến tính
  • Tiêu chuẩn: IP67
  • Xuất xứ: Wyeco – Đài Loan
  • Bảo hành: 12 tháng
  • Hàng có sẵn tại auvietco.com.vn

Van bi lắp bích điều khiển điện Wyeco

  • Kích cỡ van: DN15-DN200
  • Vật liệu: inox 304
  • Kiểu nối: mặt bích tiêu chuẩn JIS, BS.v.v.
  • Vòng đệm: PTFE
  • Điện áp: 220v, 24v, 380v
  • Điều khiển: on/ off, tuyến tính
  • Tiêu chuẩn: IP67
  • Áp lực: PN16, PN25
  • Nhiệt độ: -10 ~ 180 độ C
  • Xuất xứ: Wyeco – Đài Loan
  • Bảo hành: 12 tháng
  • Hàng có sẵn tại auvietco.com.vn

Van bi 3 ngã điều khiển điện Wyeco

  • Kích thước van: DN15-DN50
  • Điện áp: 220v, 24vdc
  • Điều khiển: on/ off, tuyến tính
  • Tiêu chuẩn chống ẩm, bụi: IP67
  • Chất liệu van: inox 304
  • Dạng van: chữ T - chữ L
  • Nhiệt độ: -10 - 180 độ
  • Áp lực: 16kgf/ cm2
  • Kiểu nối: mặt bích / ren
  • Xuất xứ: Wyeco- Đài Loan
  • Bảo hành: 12 tháng
  • Hàng có sẵn tại auvietco.com.vn

10. Mua van bi điều khiển điện Wyeco chính hãng tại Âu Việt JSC

  Van bi điều khiển điện là thiết bị được sử dụng rộng rãi trong hầu hết các công trình, xí nghiệp, tòa nhà khác nhau. Dựa vào nhu cầu sử dụng và ngân sách mà van bi điều khiển điện sẽ được lựa chọn và sử dụng. Tại công ty Âu Việt, chúng tôi đang phân phối nhiều loại trong đó van bi điều khiển điện Wyeco là sản phẩm chính hãng, được ưa chuộng sử dụng với giá thành cạnh tranh hơn rất nhiều so với các loại cùng chức năng khác. Mua van bi Wyeco tại công ty chúng tôi, bạn có thể hoàn toàn yên tâm về chất lượng, với đội ngũ kỹ thuật nhiều năm kinh nghiệm, chế độ bảo hành 12 tháng đủ CO, CQ sẽ giúp bạn lựa chọn được loại van bi tốt nhất, giá hợp lý nhất. Hãy nhấc máy ngay và gọi cho chúng tôi theo số Hotline: 0969103458 hoặc Ad Zalo để được tư vấn miễn phí và nhanh nhất!
