Van Bi Đồng Nối Ren Điều Khiển Điện | 2 Dây - Thường Đóng

Van bi đồng nối ren điều khiển điện dạng 2 dây thường đóng là dòng van sử dụng năng lượng điện để thực hiện quá trình đóng mở dòng chảy của lưu chất như khí, nước,... Đặc điểm của dòng van bi điện bằng đồng dạng thường đóng này đó là mang tính nhỏ gọn và dễ dàng lắp đặt với kích thước từ DN15 - DN50. Mời các bạn cùng tham khảo thêm thông tin về dòng van bi điện này dưới đây.

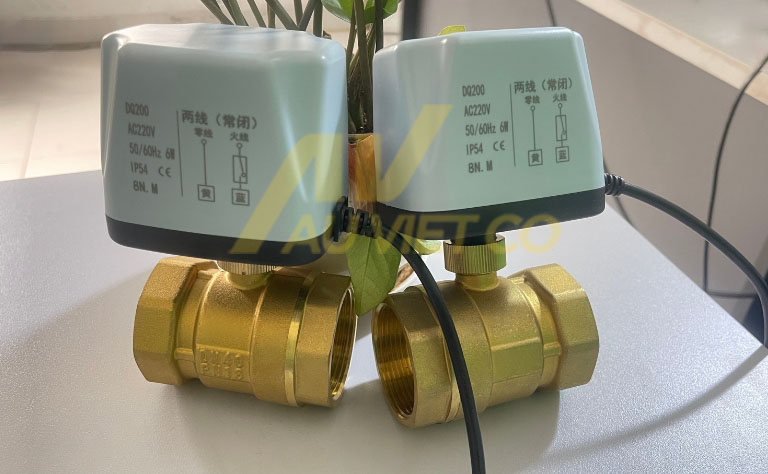

Tổng quan về van bi đồng nối ren điều khiển điện dạng thường đóng

Van bi đồng nối ren điều khiển điện dạng thường đóng sử dụng nguồn điện DC12V, DC24V và AC220V thông qua bộ điều khiển để truyền lực mô-men xoắn để thực hiện quá trình đóng mở. Với dạng van này khi chưa được cấp nguồn điện thì sẽ luôn luôn ở trong trạng thái đóng, khi cấp điện vào motor sẽ thực hiện quá trình xoay một góc 90° giúp van mở hoàn toàn.

Van bi đồng nối ren điều khiển điện được sản xuất bằng chất liệu đồng với bi van làm bằng thép không gỉ có khả năng chống ăn mòn và mài mòn, không bị gỉ sét phù hợp với nhiều môi trường hoạt động hiện nay. Thường được sử dụng đa dạng trong nhiều hệ thống hiện công nghiệp và hệ thống sản xuất hiện nay như hệ thống sản xuất nông nghiệp, sản xuất đồ uống, hệ thống sản xuất khí gas…

Trong bộ đầu điều khiển sử dụng tụ điện để thực hiện quá trình tự động đóng bi van lại trong trường hợp bị ngắt điện. Hoạt động êm ái, không gây tiếng ồn, thời gian thực hiện quá trình đóng mở tương đối chậm với thời gian từ 6s - 15s qua đó giúp hệ thống giải quyết được vấn đề búa nước hiệu quả, đảm bảo an toàn.

Cấu tạo chi tiết van bi đồng nối ren điều khiển điện

Van bi đồng nối ren điều khiển điện dạng thường đóng có cấu tạo vô cùng đơn giản với 2 bộ phận chính bao gồm: Đầu điều khiển điện motor xoay và van bi cơ.

Đầu điều khiển motor xoay

Đầu điều khiển được sử dụng đa dạng điện áp bao gồm DC12V, DC24V và AC220V. Với thân vỏ làm bằng nhựa có tác dụng bao bọc và bảo vệ các bộ phận và linh kiện bên trong như mạch điện, motor điện, lò xo, thanh gạt và dây kết nối,... cùng với các cơ chế hoạt động khác bởi các tác động từ môi trường bên ngoài, giúp van hoạt động an toàn và bền bỉ.

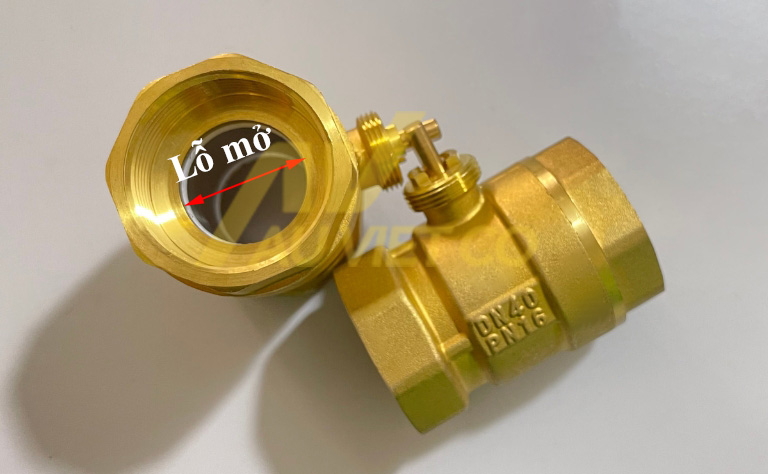

Phần van bi cơ

Được thiết kế với kiểu lắp ren dễ dàng kết nối, sản xuất bằng chất liệu đồng thau, thép không gỉ phù hợp với nhiều hệ thống hoạt động sản xuất với khả năng vượt trội như độ bền, khả năng chịu nhiệt độ cao và chống ăn mòn tốt.

Bộ phận bi van được làm bằng inox và sử dụng gioăng làm kín PTFE có khả năng chịu nhiệt từ -10°C - 250°C có khả năng làm kín cực kì tốt, chống rò rỉ và ăn mòn bởi dòng lưu chất cực kì cao.

Với thiết kế tháo rời tách thành 2 phần riêng biệt gồm đầu điều khiển và thân van, chính vì vậy khi cần thay thế một trong hai bộ phận này chúng ta có thể hoàn toàn dễ dàng có thể đặt mua từng bộ phận riêng biệt để thay, qua đó giảm được bớt kinh phí.

Thông số kỹ thuật van bi đồng nối ren điều khiển điện

• Dạng điều khiển: Motor sử dụng điện xoay 90 độ

• Chất liệu vỏ: Nhựa

• Chất liệu thân van: Đồng thau

• Chất liệu bi van: Inox

• Kích thước: DN15 - DN50 (½” - 2”)

• Kiểu kết nối: Nối ren

• Áp suất hoạt động: 0 - 16bar (0 - 1.6 Mpa)

• Dây điện bao gồm 2 dây (Dây vàng và dây xanh)

• Nguồn điện sử dụng: DC12V, DC24V, AC220V

• Công suất tiêu thụ: 6W

• Nhiệt độ hoạt động: -10°C - 100°C

• Mô-men xoắn cao: 8 Nm

• Tiêu chuẩn: IP54 chống bụi, chống nước

• Thời gian đóng mở: 6s - 15s

• Môi trường sử dụng: Nước, khí, chất lỏng

• Khả năng sử dụng trong các môi trường: Nước lạnh, nước nóng hoặc dung dịch 50% ethylene glycol (C2H6O2)

• Xuất xứ: Đài Loan, Trung Quốc

• Tình trạng: Hàng sẵn kho

• Bảo hành: 12 tháng ( Lỗi 1 đổi 1 trong vòng 7 ngày )

Kích thước van bi đồng điều khiển điện nối ren

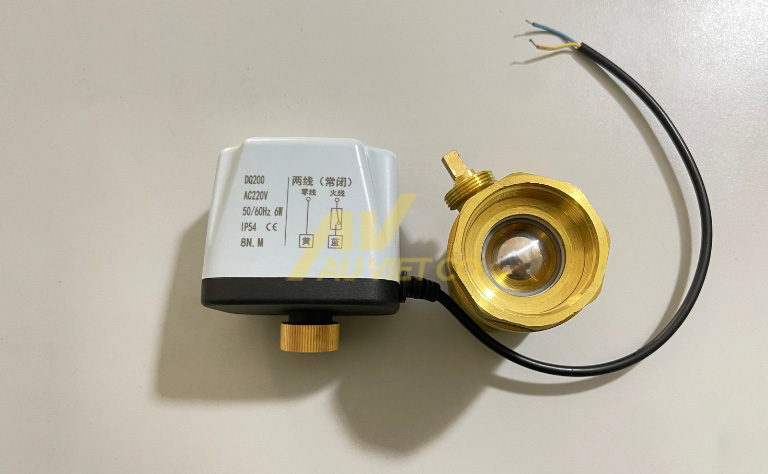

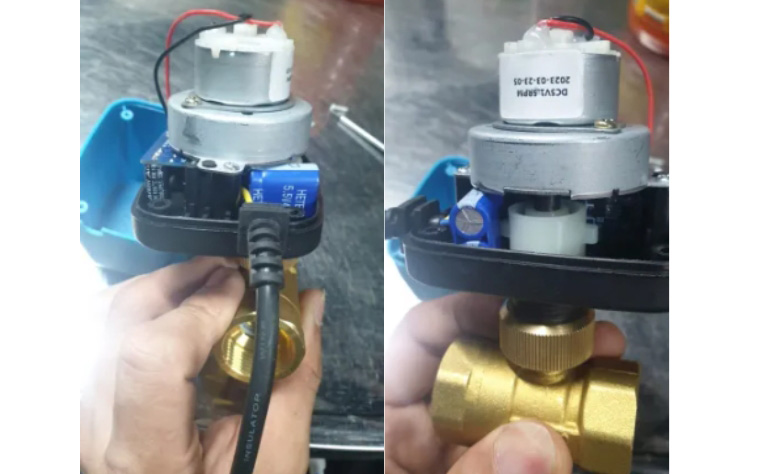

Nguyên lý hoạt động đơn giản của van bi điện bằng đồng

Nguyên lý hoạt động của dòng van này khá đơn giản, so với các dòng van bi điện sử dụng 3 dây thì hiện nay nhà sản xuất đã cải thiện sử dụng 2 dây nhằm loại bỏ quá trình phải đảo chiều dòng điện, nhằm làm cho quá trình lắp đặt trở nên dễ dàng và đơn giản hơn, tiết kiệm thời gian và công sức người lắp đặt và sử dụng đặc biệt nhất đối với những người không có nhiều kiến thức về điện.

Đối với dòng van này ở trạng thái ban đầu khi chưa được cấp điện van luôn luôn ở trong trạng thái đóng. Tùy theo vào từng hệ thống khi đó van bi điện được cung cấp một nguồn điện DC12V, DC24V và AC220V bộ điều khiển sẽ hoạt động. Trục van được kết nối với bộ phận đầu điều khiển, khi motor quay sẽ tạo ra một lực Mô-men xoắn cao tương ứng với 8 Nm truyền qua trục van và xuống bi van giúp bi van có thể xoay được một góc 90° qua đó thực hiện quá trình mở.

Nếu van bi đồng dạng thường đóng điều khiển điện đang hoạt động mà bị mất điện hoặc bị ngắt điện đột ngột thì khi đó van sẽ tự động chuyển về trạng thái đóng (trạng thái ban đầu) nhờ tụ điện, đây là đặc điểm khác so với các dòng van bi điều khiển điện có mặt trên thị trường hiện nay.

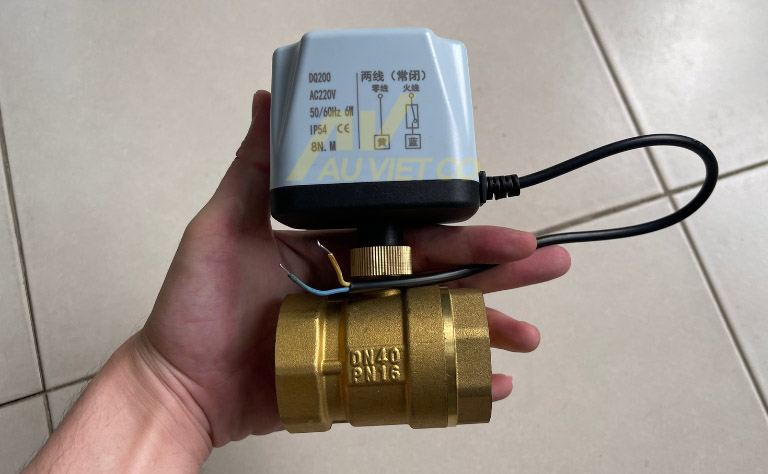

Ưu điểm và nhược điểm van bi đồng điều khiển điện 2 dây

Ưu điểm

• Van được thiết kế vô cùng nhỏ gọn, dễ dàng vận hành và lắp đặt tại những vị trí không gian hẹp.Thiết kế có thể tháo rời thân van và động cơ, thuận tiện hơn trong khi cài đặt cho các hệ thống phức tạp.

• Hoạt động bằng điện với công suất nhỏ, có khả năng điều khiển từ xa, tiết kiệm được chi phí vận hành so với các dòng van khác.

• Không ưu cầu về chiều và hướng lắp khi lắp đặt van.

• Khi bị mất điện hoặc bị ngắt điện đột ngột thì van sẽ tự động quay trở lại vị trí đóng ban đầu, đây là đặc điểm nổi trội và đem lại ưu thế hơn so với các dòng van khác.

• Thiết kế đơn giản dễ dàng thay thế và sửa chữa, bảo trì với giá thành tương đối rẻ.

• Dòng van bi điện này đã được nâng cấp lên động cơ có mô-men xoắn cao 8 Nm, mô-men xoắn càng lớn thì van càng dễ mở.

• Thân van được làm bằng chất liệu đồng có khả năng chống ăn mòn và mài mòn và không bị gỉ sét, giá thành rẻ hơn so với các dòng van inox. Đem lại sự mạnh mẽ và bền bỉ hơn trong quá trình vận hành.

• Sở hữu tiêu chuẩn IP54 đây là tiêu chuẩn đại diện cho mức độ bảo vệ về chống bụi và chống thấm nước. Lưu ý IP54 có nghĩa là thiết bị được bảo vệ đủ mức để chống lại bụi và nước, nhưng không phải là hoàn toàn chống nước hoặc chống bụi.

• Với kích thước đa dạng từ DN15 - DN50 phù hợp lắp đặt được nhiều hệ thống đường ống khác nhau.

• Van hoạt động rất êm ái, thời gian đóng mở chậm giúp làm giảm áp suất đột ngột trong hệ thống ống nước khắc phục được tình trạng “ búa nước ” xảy ra đối với hệ thống.

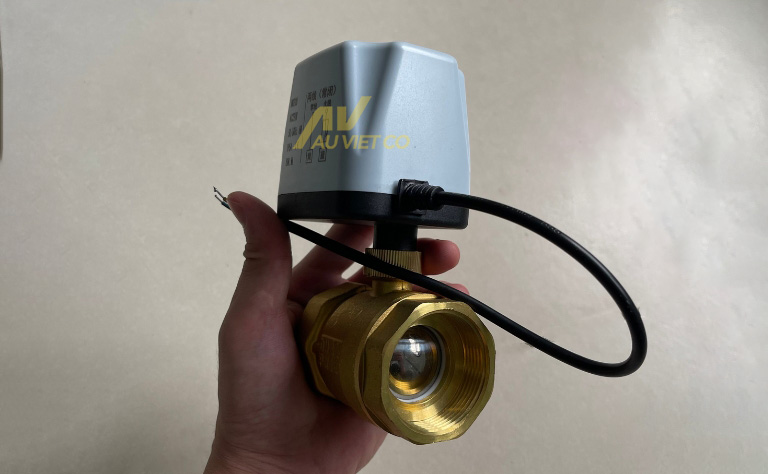

Nhược điểm

• Thời gian đóng mở tương đối chậm trong khoảng từ 6s - 15s. Chậm hơn so với các dòng van bi điện khác.

• Thời gian hoạt động liên tục trong vòng 2 giờ, vì cần ngâm điện để duy trì trạng thái mở. Sẽ không tự ngắt như các dòng van bi dạng 3 dây.

• Không có kích thước phù hợp với các hệ thống đường ống lớn.

Ứng dụng thực tế van bi điện bằng đồng nối ren hiện nay

Hiện nay dòng van này thường được sử dụng rất rộng rãi bởi sở hữu các đặc điểm, ưu điểm vượt trội, đem lại hiệu suất cao, dễ dàng lắp đặt và bảo dưỡng. Dưới đây là một số ứng dụng tiêu biểu:

• Sử dụng trong các tòa nhà, hệ thống đường ống nước sạch sinh hoạt.

• Lắp đặt hệ thống bơm nước tự động lên bồn nước của các hộ dân.

• Ứng dụng trong hệ thống cấp nước và xử lý nước, kiểm soát nguồn nước từ các nguồn cung cấp.

• Được sử dụng trong các hệ thống sản xuất thực phẩm, đồ uống.

• Sử dụng trong các hệ thống cung cấp khí đốt, gas,...

• Sử dụng trong các nhà máy sản xuất thuốc, dược và sử dụng trong y tế.

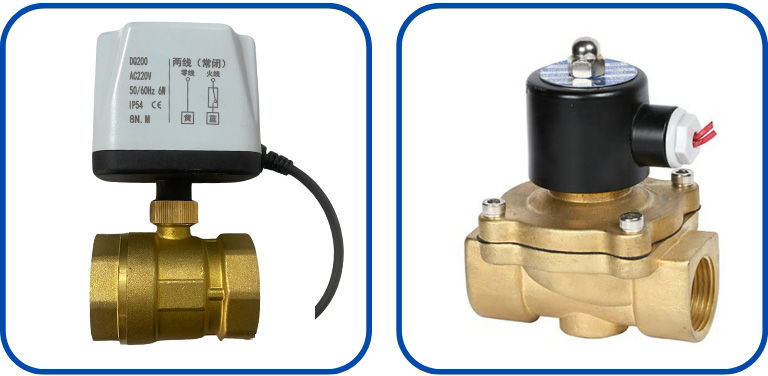

So sánh van bi đồng nối ren điều khiển điện với van điện từ dạng thường đóng

Nhìn chung dòng van bi đồng điều khiển điện dạng thường đóng này có nét tương đồng với các dòng van điện từ thường đóng đó là theo nguyên lý cấp điện thì van mở, ngắt điện thì van đóng, do đó dễ gây ra nhầm lẫn cho quý khách hàng. Dưới đây là so sánh sự khác nhau về những đặc điểm giữa 2 dòng van này.

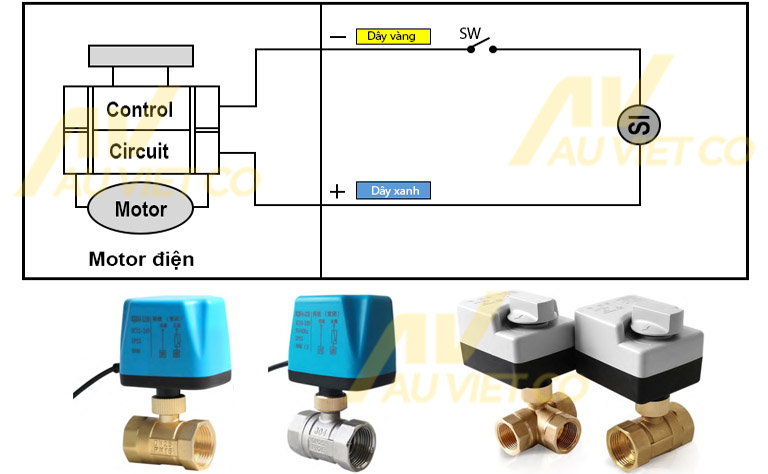

Sơ đồ lắp đặt mạch điện van bi đồng nối ren dạng 2 dây

Nên lưu ý khi lắp đặt chúng tôi khuyên rằng các bạn nên đảm bảo cấp điện 1 phút (để nguồn điện có thể tích điện đủ dự phòng để thực hiện quá trình đóng/mở khi xảy ra mất điện). Đấu dây điện phải tuân theo cực âm dương như sơ đồ của nhà sản xuất đối với dòng điện DC12V và DC24V. Khi SW mở khi đó van mở khi ở trạng thái mở hoàn toàn và khi SW đóng thì van sẽ vận hành ngược lại nhờ tụ điện.

Hướng dẫn lắp đặt và đấu nối van chi tiết nhất

Tùy vào từng hệ thống khác nhau sẽ có những cách lắp đặt khác nhau nhưng vẫn phải tuân theo những bước sau để đảm bảo an toàn trong quá trình sử dụng:

Bước 1: Chuẩn bị

• Kiểm tra van bi điện: Trước khi lắp đặt nên kiểm tra van, đúng với kích thước hệ thống đường ống lắp đặt. Đảm bảo van còn mới, đầy đủ giấy tờ về sản phẩm, đảm bảo đúng các thông số kỹ thuật chính xác.

• Chuẩn bị dụng cụ: Cần chuẩn bị các dụng cụ lắp đặt cần thiết như tua vít, đai ốc, ống nối, dây điện, băng tan,...

Bước 2: Quá trình lắp đặt

• Nguồn điện: Trước khi lắp đặt nên đảm bảo an toàn, ngắt toàn bộ hệ thống điện và kiểm tra lại hệ thống điện đã đúng với điện áp của van chưa.

• Vị trí lắp đặt: Lắp đặt tại các vị trí phù hợp, phải đảm bảo cho van có thể hoạt động hiệu quả, có không gian để dễ dàng bảo trì.

• Kết nối dây điện: Kết nối dây điện theo sơ đồ của nhà sản xuất, đối với dạng van bi điện 2 dây này dễ dàng lắp đặt theo sơ đồ.

• Kết nối đường ống: Đảm bảo trong quá trình lắp đặt, ống nối phải được sử dụng băng tan để làm kín các đầu nối để đảm bảo kết nối chắc chắn và khít để tránh tình trạng rò rỉ.

Bước 3: Kiểm tra lại hệ thống

Sau khi đã hoàn tất quá trình lắp đặt, kiểm tra lại hệ thống các đầu nối đã đảm bảo đủ kín tránh rò rỉ, hệ thống điện ổn định. Chúng ta cho tiến hành chạy thử để đảm bảo van hoạt động một cách chính xác và không xảy ra bất kỳ vấn đề gì.

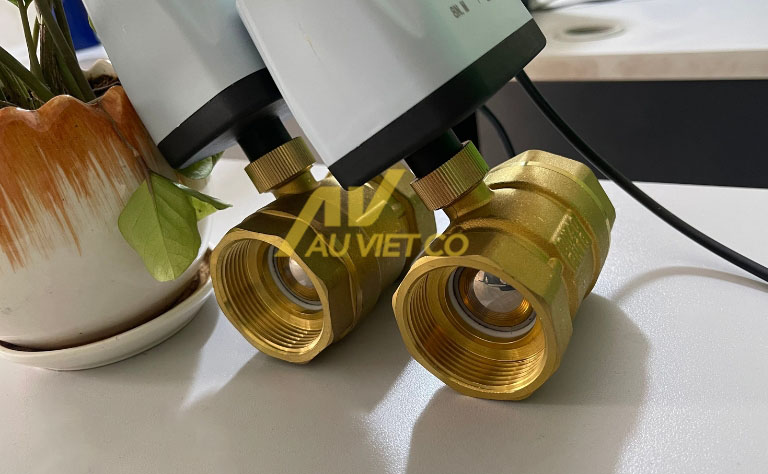

Lưu ý khi sử dụng sản phẩm van bi đồng nối ren điều khiển điện

Những lưu ý khi sử dụng dòng van này để đảm bảo tuổi thọ và cũng như đem lại hiệu suất vượt trội, đảm bảo an toàn khi sử dụng:

1. Kiểm tra định kỳ sau một thời gian sử dụng: Kiểm tra để đảm bảo rằng van vẫn trong trạng thái hoạt động bình thường. Kiểm tra hệ thống đường ống có bị rò rỉ hay không để đảm bảo hiệu suất hoạt động được cao nhất.

2. Nên kiểm tra lại nguồn điện để đảm bảo van được cung cấp ổn định để tránh gây ra chập cháy.

3. Tuân thủ đúng các thông số như nhiệt độ, áp suất để đảm bảo an toàn.

4. Cần hướng dẫn đối với những người mới sử dụng bao gồm cách mở và đóng van, cách kiểm tra rò rỉ và các biện pháp an toàn trong khi vận hành.

Câu hỏi thường gặp khi sử dụng dòng van bi đồng điều khiển điện

1. Dòng van bi điện bằng đồng thường đóng 2 dây có thể lắp đặt theo hướng thẳng đứng được không?

Trả lời: Hoàn toàn được, bạn có thể lắp bất kỳ hướng nào mà bạn mong muốn, dòng van này có thể lắp đặt được mọi hướng, không cần quá quan tâm tới cách lắp đặt. Lắp đặt dọc không ảnh hưởng tới van và không ảnh hưởng tới lưu lượng nước.

2. Dòng van bi điện này có dễ dàng thay thế và sửa chữa không, chi phí sửa chữa có cao như các dòng van khác không?

Trả lời:

• Dòng van này là sự kết hợp giữa 2 bộ phận chính đó là bộ điều khiển cùng với thân van bi. Hai bộ phận này được ghép kết nối với nhau và có thể tách rời hoàn toàn. Hư bộ phận nào thì có thể dễ dàng thay thế từng bộ phận như thân van và đầu điều khiển.

• Hiện tại khi mua hàng tại Auvietco.com.vn với chế độ bảo hành lỗi 1 đổi 1 trong vòng 7 ngày và bảo hành lên tới 12 tháng giúp quý khách hàng an tâm khi sử dụng. Ngoài ra nếu sửa chữa ngoài thì dòng này chi phí cũng không quá cao. Để sử dụng lâu dài xin mời các bạn hãy quan tâm tới những lưu ý sử dụng ở phía trên.

3. Những yếu tố nào có thể gây nên ảnh hưởng đến hiệu suất và tuổi thọ của van bi đồng điều khiển điện 2 dây này là gì?

Trả lời:

• Lựa chọn nhà cung cấp sản phẩm không uy tín đảm bảo về chất lượng, hiện nay hàng trôi nổi trên thị trường rất nhiều, để van đạt được hiệu suất hoạt động cao và có tuổi thọ cao chúng tôi khuyên rằng quý khách hàng nên tìm hiểu và lựa chọn những nhà cung cấp và phân phối chính hãng, điều này cũng giúp quý khách hàng an tâm khi sử dụng.

• Sử dụng van trong thời gian dài, vượt thời gian cho phép.

• Yếu tố về nhiệt độ, áp suất, hóa chất có thể gây ra. Ví dụ sử dụng van trong môi trường có tính ăn mòn cao sẽ làm giảm tuổi thọ.

Báo giá chi tiết dòng van bi đồng điều khiển điện rẻ nhất hiện nay

Hiện nay dòng van bi đồng điều khiển điện dạng thường đóng được sử dụng rất rộng rãi chính vì vậy có rất nhiều mặt hàng trôi nổi trên thị trường. Để đảm bảo được chất lượng cũng như đảm bảo hiệu suất chúng tôi mong muốn quý khách hàng lựa chọn nhà cung cấp và phân phối hàng chính hãng, chế độ bảo hành tốt giúp an tâm khi sử dụng sản phẩm.

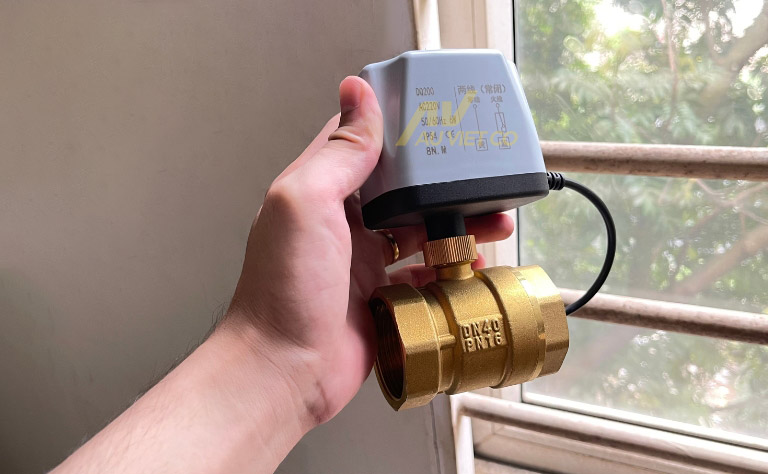

Van công nghiệp Âu Việt tự hào là đơn vị uy tín hàng đầu cung cấp các dòng van bi điện nói chung và dòng van bi điện bằng đồng thường đóng 2 dây nói riêng, đem lại chất lượng tốt nhất nhất tại Hà Nội và TP Hồ Chí Minh. Với cam kết sản phẩm đạt chất lượng, giá thành rẻ hơn so với trên thị trường, dịch vụ chuyên nghiệp và tư vấn để tối ưu chi phí lắp đặt hệ thống cho khách hàng.

Chúng tôi cam kết với quý khách hàng:

• Chất lượng vượt trội.

• Cam kết hàng được nhập khẩu chính hãng.

• Đầy đủ giấy tờ chứng minh sản phẩm như CO, CQ.

• Đa dạng và phong phú về kích cỡ, chất liệu,... đáp ứng mọi nhu cầu của khách hàng.

• Đội ngũ kỹ thuật với chuyên môn cao hơn 5 năm trong ngành.

• Chế độ bảo hành lỗi 1 đổi 1 trong vòng 7 ngày, bảo hành lên tới 12 tháng.

• Giao hàng nhanh chóng: Chúng tôi hiểu rằng thời gian là vàng bạc, và vì vậy, chúng tôi luôn cố gắng để đảm bảo bạn nhận được sản phẩm mình cần trong thời gian ngắn nhất có thể.

Trên đây toàn bộ thông tin về sản phẩm van bi đồng nối ren điều khiển điện dạng thường đóng 2 dây, quý khách hàng quan tâm tới sản phẩm hoặc có thắc mắc cần tư vấn xin vui lòng liên hệ tới HOTLINE: 0962 455 506 để được chúng tôi phản hồi một cách nhanh chóng nhất.
