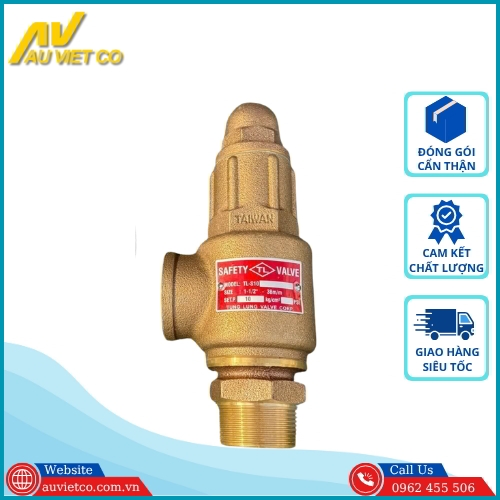

Van An Toàn Tunglung Đài Loan Chính Hãng, Sẵn Kho

  Van an toàn Tunglung là thiết bị tự động xả áp khi áp suất hệ thống vượt ngưỡng cài đặt, giúp bảo vệ đường ống, nồi hơi, bình chứa và thiết bị khỏi nguy cơ quá áp. Với độ tin cậy và độ chính xác cao cùng khả năng đáp ứng nhanh chóng trong các tình huống khẩn cấp, dòng van này được ứng dụng rộng rãi trong các hệ thống công nghiệp, khí nén và hơi nóng hiện nay.

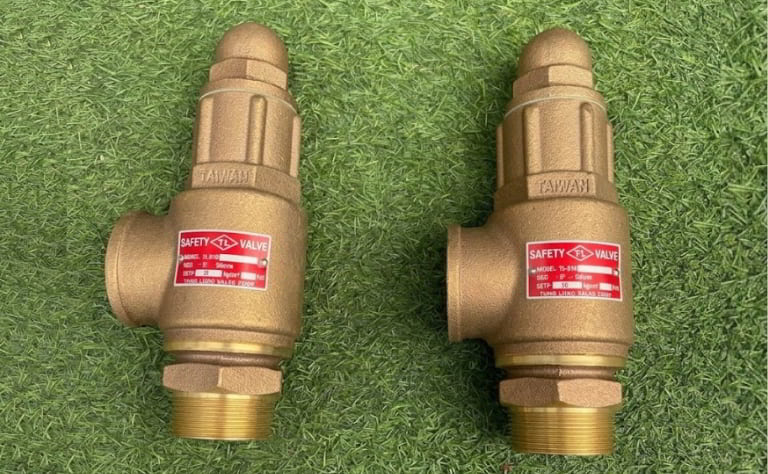

Tổng quan về van an toàn Tunglung Đài Loan

  Van an toàn Tunglung hay còn gọi là van an toàn Tung Lung là dòng van được sản xuất và phân phối bởi hãng Tung Lung - Đài Loan.  Đây nhà sản xuất lâu đời chuyên về các giải pháp van cơ khí, van điều khiển áp suất và phụ kiện đường ống công nghiệp. Sản phẩm của Tunglung đạt các tiêu chuẩn sản xuất quốc tế, tối ưu hóa giữa độ bền vật liệu cơ khí và chi phí đầu tư, phù hợp với tiêu chuẩn kỹ thuật tại thị trường Đông Nam Á.

  Van an toàn tunglung thiết bị chuyên dùng để bảo vệ hệ thống đường ống và thiết bị chịu áp khỏi nguy cơ quá áp. Van tự động mở để xả bớt lưu chất khi áp suất đạt ngưỡng cài đặt, qua đó giúp bảo vệ nồi hơi, bình chịu áp và hệ thống đường ống khỏi nguy cơ biến dạng, nứt vỡ hoặc sự cố nổ do quá áp.

  Van an toàn tunglung được sản xuất từ các loại vật liệu đồng, gang, inox với kích và kiểu kết nối đa dạng. Van được được ứng dụng rộng rãi trong các hệ thống cấp nước, khí nén, lò hơi, hơi nóng và bình tích áp. Khi lựa chọn, cần căn cứ vào môi chất, áp suất làm việc, nhiệt độ và thông số kỹ thuật của từng model để đảm bảo khả năng bảo vệ phù hợp.

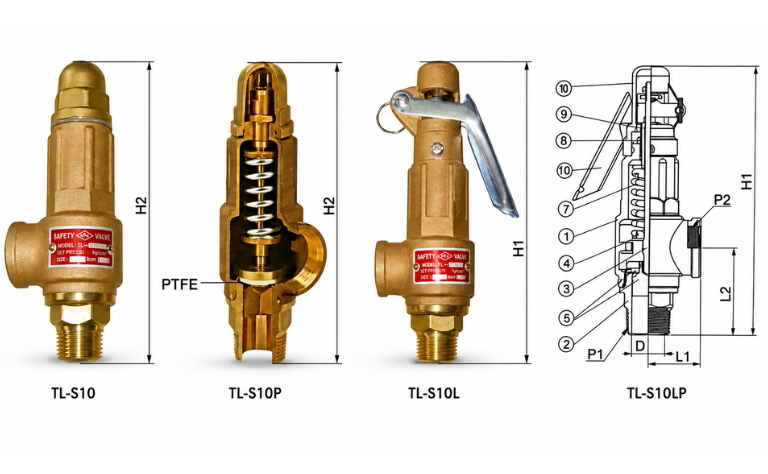

Cấu tạo kỹ thuật của van an toàn Tunglung

  Van an toàn Tunglung có cấu tạo dạng van an toàn trực tiếp sử dụng lò xo, gồm các bộ phận chính như:

• Thân van: Là bộ phận bao bọc các chi tiết bên trong, tạo đường dẫn môi chất từ cửa vào đến cửa xả. Thân van thường được chế tạo từ đồng, gang hay inox và kết nối đường ống dạng nối ren hay mặt bích tùy kích cỡ.
• Đĩa van: Là bộ phận trực tiếp chốt đóng và mở của dòng chảy. Thường được chế tạo từ chất liệu thép không gỉ để chống ăn mòn và xói mòn do dòng chảy tốc độ cao.
• Lò xo: Bộ phận tạo lực ép giữ đĩa van ở vị trí đóng và cho phép cài đặt mức áp suất xả phù hợp. Đây chính là bộ phận quyết định độ nhạy và khả năng phản ứng của van khi xảy ra quá áp.
• Trục van: Là bộ phận kết nối giữa đĩa van và bộ phận điều chỉnh, truyền lực từ lò xo xuống đĩa van để giữ van luôn đóng trong điều kiện áp suất bình thường
• Nắp van và vít điều chỉnh: Bảo vệ cơ cấu bên trong, đồng thời hỗ trợ điều chỉnh áp suất xả theo yêu cầu sử dụng.
• Gioăng làm kín: Đảm bảo độ kín khít, ngăn chặn tình trạng rò rỉ lưu chất khi van ở trạng thái đóng

Nguyên lý hoạt động của van an toàn Tung Lung

  Van an toàn hoạt động dựa trên sự cân bằng giữa áp lực của lưu chất và lực đàn hồi của lò xo. Khi áp suất vượt quá mức cài đặt, van tự động mở để xả bớt lưu chất, giúp giảm áp suất và bảo vệ hệ thống. Quá trình hoạt động gồm 4 giai đoạn:

• Trạng thái bình thường: Khi áp suất chưa đạt ngưỡng cài đặt, lực lò xo giữ đĩa van ép sát vào ghế van, đường xả được đóng kín và ngăn lưu chất thoát ra ngoài.
• Trạng thái quá áp: Khi áp suất trong hệ thống vượt quá ngưỡng cài đặt, lực tác động lên đĩa van đủ lớn để thắng lực lò xo, khiến van bắt đầu mở.
• Quá trình xả áp: Đĩa van nâng lên, tạo khe hở cho hơi, khí hoặc chất lỏng thoát ra ngoài, giúp giảm áp suất trong hệ thống.
• Trạng thái đóng lại: Khi lượng chất dư đã được giải phóng và áp suất trong hệ thống hạ xuống thấp hơn hoặc bằng mức cài đặt ban đầu, lực lò xo sẽ thắng lực đẩy của lưu chất, đẩy đĩa van trở về vị trí đóng kín ban đầu.

Thông số kỹ thuật chung van an toàn tunglung

• Kích cỡ: DN15 - DN200
• Vật liệu thân: Đồng, gang, inox
• Vật liệu đĩa: Thép không gỉ
• Kiểu kết nối: Nối ren, mặt bích
• Tiêu chuẩn mặt bích:
• Nhiệt độ làm việc: -45°C đến 185°C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường làm việc: Nước, hơi nóng, khí nén, gas…
• Thương hiệu: Tung Lung
• Xuất xứ: Đài Loan
• Bảo hành: Từ 12 tháng
• Tình trạng hàng: Sẵn giao

Đặc điểm nổi bật của van an toàn Tunglung Đài Loan

• Tự động xả áp: Van sử dụng cơ cấu lò xo để tự động mở khi áp suất đạt ngưỡng tác động, giúp hạn chế nguy cơ quá áp trong hệ thống.
• Đa dạng vật liệu: Tùy model, thân van có thể được chế tạo từ đồng, gang hoặc inox, đáp ứng các điều kiện làm việc khác nhau.
• Kiểu kết nối linh hoạt: Hỗ trợ nối ren (DN15 - DN50) và nối mặt bích (đến DN200) theo các tiêu chuẩn quốc tế JIS, BS, DIN, ANSI.
• Gia công CNC chính xác: Bề mặt làm kín nhẵn mịn, đảm bảo độ kín khít cao và tự động đóng chặt sau khi xả.
• Tùy chọn vận hành: Có dòng nắp kín tiêu chuẩn và dòng tích hợp tay giật để kiểm tra thủ công định kỳ.
• Ứng dụng rộng rãi: Có thể sử dụng cho nước, khí nén hoặc hơi nóng khi thông số áp suất, nhiệt độ và vật liệu của model đáp ứng yêu cầu thực tế.
• Chi phí đầu tư hợp lý: Chi phí cạnh tranh so với hàng Châu Âu/Nhật Bản nhưng vẫn đảm bảo chất lượng ổn định kèm chứng từ CO/CQ đầy đủ.

Phân loại van an toàn Tunglung phổ biến

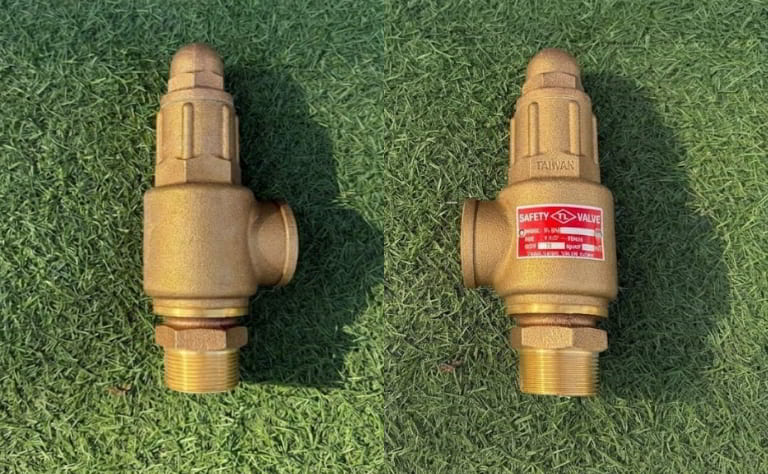

Van an toàn Tunglung thân đồng nối ren

  Van an toàn Tunglung thân đồng nối ren là dòng van được thiết kế cho các hệ thống đường ống kích thước nhỏ, sử dụng kết nối ren để thuận tiện cho việc lắp đặt, tháo rời và bảo trì. Thân van thường được chế tạo từ đồng, có khả năng chống ăn mòn trong những điều kiện làm việc phù hợp.

  Đây là giải pháp kiểm soát áp suất tối ưu cho các hệ thống khí nén, đường ống nước, bình tích áp và một số thiết bị sử dụng hơi nóng, tùy thuộc vào thông số áp suất, nhiệt độ và vật liệu làm kín của từng model.

  Dựa trên thiết kế nắp van và cơ cấu tay giật, dòng thân đồng nối ren Tunglung có các model như:

• TL-S10: Thân đồng, kết nối ren, nắp kín, không tay giật. Phù hợp cho chất lỏng, khí không độc hại.
• TL-S10L: Thân đồng, kết nối ren, có tay giật hỗ trợ thao tác kiểm tra hoặc xả thử. Chuyên dùng cho hệ thống khí nén, lò hơi cần thử xả thủ công.
• TL-S10P: Thân đồng, kết nối ren, nắp kín, không tay giật, có đầu cắm mềm/Piston nâng cao độ kín.
• TL-S10LP: Thân đồng, kết nối ren, có tay giật, nâng cấp mặt đĩa làm kín màng/piston.

Mỗi model có đặc điểm cấu tạo riêng, đáp ứng những yêu cầu vận hành khác nhau. Khi lựa chọn, người dùng cần chọn đúng dải áp suất cài đặt và vật liệu làm kín theo môi chất.

Van an toàn Tunglung thân gang nối bích

  Van an toàn Tunglung thân gang nối bích được thiết kế cho các hệ thống đường ống công nghiệp cần kết nối chắc chắn, thuận tiện cho việc lắp đặt và bảo trì.

  Với phần thân van có thể được chế tạo từ gang xám hoặc gang cầu tùy model, sử dụng kết nối mặt bích theo tiêu chuẩn JIS 10K / ANSI 150LB.

  Dòng van này thường được sử dụng trong các trong trạm bơm nước lớn, đường dẫn hơi nóng công nghiệp, hệ thống phòng cháy chữa cháy.

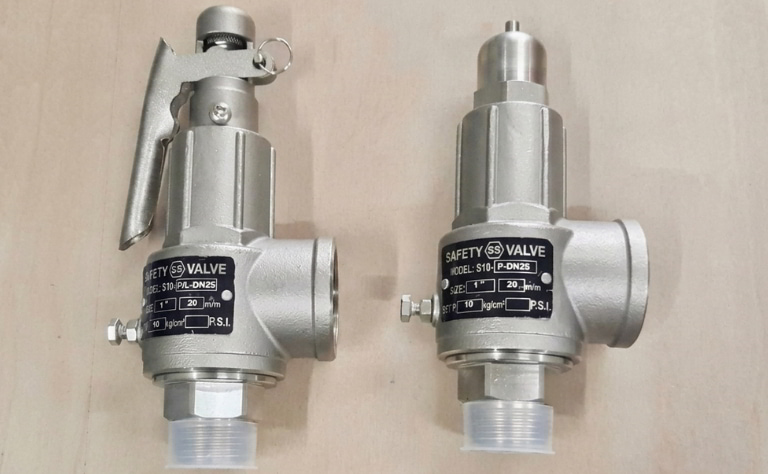

Van an toàn Tunglung thân inox

  Van an toàn thân inox phù hợp với những ứng dụng cần khả năng chống ăn mòn tốt hơn so với một số vật liệu thông thường. Tuy nhiên, khả năng tương thích còn phụ thuộc vào mác inox, vật liệu làm kín và tính chất môi chất.

  Dòng van này có các model chính như:

• TL-S10S: Là dòng van thân inox nối ren, không có tay giật.
• TL-S10LS: Dòng thân inox nối ren, có tay giật để hỗ trợ kiểm tra và xả áp thủ công.
• TL-10H: Dòng van an toàn inox nối bích, chuyên dụng chịu nhiệt độ và áp suất lớn, đáp ứng tiêu chuẩn khắt khe trong dây chuyền hóa chất và thực phẩm công nghiệp.

  Van an toàn inox Tunglung thường được sử dụng rộng rãi trong các hệ thống nước, khí nén, hơi nóng hoặc môi trường có tính ăn mòn. Tuy nhiên khi lựa chọn, cần xác nhận mác inox, vật liệu làm kín, áp suất và nhiệt độ làm việc, kiểu kết nối cũng như khả năng tương thích với môi chất. Riêng với ngành thực phẩm, dược phẩm và hóa chất cần kiểm tra thêm yêu cầu vệ sinh, cấp vật liệu và khả năng tương thích hóa học.

Ứng dụng thực tế của van an toàn Tunglung

Van an toàn tunglung được sử dụng rộng rãi trong nhiều hệ thống, tiêu biểu như:

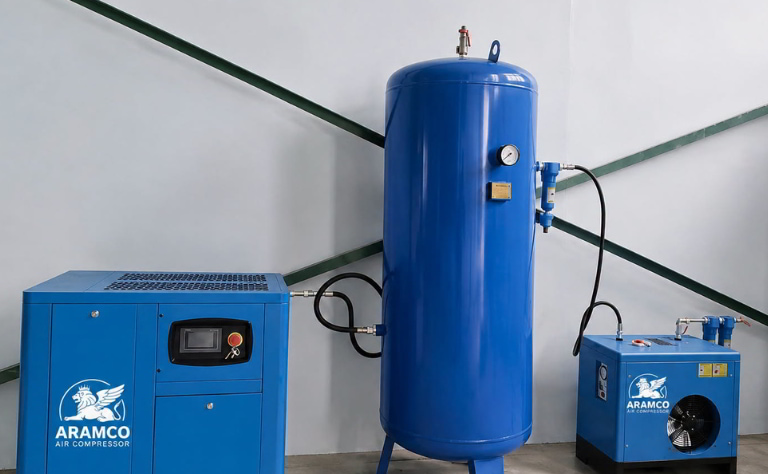

•  Hệ thống khí nén và máy nén khí: Lắp trên bình chứa khí nén để xả áp khi áp suất vượt ngưỡng cài đặt, bảo vệ bình và thiết bị khỏi nguy cơ quá áp.
• Hệ thống nồi hơi và đường ống hơi nóng: Tự động xả hơi khi áp suất vượt giới hạn cho phép, góp phần bảo vệ nồi hơi, đường ống và thiết bị sử dụng hơi.
• Hệ thống cấp nước, trạm bơm: Lắp ở đầu ra máy bơm hoặc đường ống chính để xả áp đột ngột, triệt tiêu hiện tượng búa nước và bảo vệ thiết bị.
• Hệ thống trao đổi nhiệt, bồn gia nhiệt: Xả áp khi áp suất bên trong vượt ngưỡng cài đặt, bảo vệ thiết bị trong quá trình vận hành.
•  Ngành may mặc, giặt là, sấy công nghiệp: Sử dụng trong các hệ thống phân phối hơi nóng cho máy ủi, máy sấy và thiết bị gia nhiệt.
• Ngành thực phẩm, dược phẩm, hóa chất: Sử dụng các dòng van thân inox như model TL-S10S cho các đường ống hơi tiệt trùng, đảm bảo yêu cầu vệ sinh và chống ăn mòn.

Hướng dẫn lựa chọn van an toàn Tunglung phù hợp

  Để van an toàn hoạt động chính xác và bảo vệ hệ thống tối ưu, quá trình lựa chọn cần tuân thủ các bước sau:

• Xác định áp suất cài đặt: Áp suất cài đặt của van phải phù hợp với áp suất làm việc và không vượt quá giới hạn cho phép của thiết bị được bảo vệ. Việc lựa chọn cần căn cứ vào tiêu chuẩn thiết kế và yêu cầu kỹ thuật của hệ thống.
• Chọn kích thước van: Xác định kích thước DN phù hợp với vị trí lắp đặt, đồng thời tính toán khả năng xả áp cần thiết. Không chọn van chỉ dựa vào kích thước đường ống.
• Chọn vật liệu: Thân đồng phù hợp với một số ứng dụng nước, khí nén và hơi trong giới hạn thiết kế. Thân gang dùng cho các hệ thống công nghiệp. Còn thân inox phù hợp với môi trường cần khả năng chống ăn mòn cao hơn. Cần kiểm tra nhiệt độ và vật liệu làm kín theo môi chất thực tế.
• Lựa chọn kiểu kết nối: Van nối ren thường phù hợp với đường ống nhỏ, trong khi van mặt bích thường được sử dụng cho đường ống lớn hoặc hệ thống công nghiệp. Tiêu chuẩn mặt bích của van phải tương thích với đường ống.
• Kiểm tra lưu lượng xả: Van phải có khả năng xả đủ lưu lượng trong tình huống quá áp để bảo vệ thiết bị. Việc tính toán cần dựa trên điều kiện vận hành và yêu cầu kỹ thuật của hệ thống.
• Chọn kiểu nắp van: Với môi chất độc hại, dễ cháy hoặc nguy hiểm, bắt buộc chọn nắp kín không tay giật để tránh rò rỉ ra môi trường. Còn các hệ thống khí nén hay nồi hơi nên dùng dòng có tay giật để kiểm tra kẹt đĩa van định kỳ.

Hướng dẫn kỹ thuật: Lắp đặt và vận hành van an toàn tunglung

Yêu cầu kỹ thuật khi lắp đặt

• Vị trí lắp đặt: Đặt van trực tiếp ở phía trên thiết bị cần bảo vệ (như đỉnh bình chịu áp lực, đỉnh thân nồi hơi, hoặc trên đoạn ống ngay gần vị trí cần xả áp). Tuyệt đối tránh lắp ở phần đáy đường ống hơi để ngăn chặn hiện tượng đọng nước ngưng tụ.
• Phương lắp đặt: Bắt buộc lắp theo phương thẳng đứng, đầu điều chỉnh áp suất hướng thẳng lên trên nhằm tránh lệch tâm trục, kẹt đĩa van hoặc sai lệch lực nén lò xo. Không lắp nằm ngang hay quay ngược đầu xuống dưới.
• Chiều dòng chảy: Lắp đúng chiều mũi tên khắc nổi trên thân van (tương ứng với chiều di chuyển của lưu chất).
• Kiểu kết nối: Chọn nối ren hoặc mặt bích phù hợp với kích thước, áp suất và tiêu chuẩn đường ống. Sử dụng vật liệu làm kín thích hợp, siết chặt đúng kỹ thuật để tránh rò rỉ.
• Đường xả áp: Bố trí đường xả thông thoáng, đủ khả năng thoát môi chất và dẫn đến vị trí an toàn. Hạn chế khúc cua gấp, tính toán áp suất ngược và bố trí giá đỡ để tránh tạo tải trọng lên thân van.

Lưu ý khi vận hành van an toàn Tunglung

• Cài đặt áp suất: Áp suất mở phải phù hợp với áp suất thiết kế và giới hạn cho phép của thiết bị. Việc điều chỉnh cần do người có chuyên môn thực hiện, không tự ý tháo niêm phong hoặc thay đổi vít cài đặt
• Sử dụng tay giật: Kiểm tra định kỳ bằng tay giật để đảm bảo đĩa van không bị kẹt dính do cặn bẩn. Chỉ thử khi hệ thống đáp ứng điều kiện an toàn, không tự ý tăng áp hệ thống để thử van.
• Kiểm tra rò rỉ: Theo dõi các vị trí kết nối, cửa xả và tình trạng đóng kín của van. Nếu van rò rỉ liên tục, bị kẹt hoặc không đóng lại sau khi xả, cần kiểm tra và xử lý kịp thời.
• Bảo trì định kỳ: Kiểm tra tình trạng ăn mòn, cặn bẩn, hư hỏng và độ thông thoáng của đường xả. Chu kỳ bảo trì cần căn cứ vào hướng dẫn của nhà sản xuất và điều kiện vận hành thực tế.
• Kiểm định an toàn: Thực hiện kiểm định đối với thiết bị thuộc diện bắt buộc theo quy định hiện hành, đồng thời tuân thủ yêu cầu kỹ thuật áp dụng cho từng hệ thống.

Mua van an toàn Tunglung chính hãng tại Van công nghiệp Âu Việt

  Van công nghiệp Âu Việt là đơn vị chuyên nhập khẩu và phân phối van công nghiệp, thiết bị ngành nước và vật tư phòng cháy chữa cháy, phục vụ các công trình dân dụng và công nghiệp. Khi mua van an toàn Tunglung tại Âu Việt, khách hàng được hỗ trợ lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật và điều kiện vận hành thực tế.

• Tư vấn kỹ thuật chuyên sâu: Hỗ trợ lựa chọn model, vật liệu, kích thước và áp suất cài đặt phù hợp với môi chất, áp suất làm việc và yêu cầu bảo vệ của hệ thống.
• Chứng từ sản phẩm đầy đủ: Cung cấp CO, CQ và catalogue theo hồ sơ sản phẩm thực tế, hỗ trợ khách hàng kiểm tra nguồn gốc và thông số kỹ thuật.
• Nguồn hàng đa dạng: Hỗ trợ lựa chọn các kích thước van theo nhu cầu công trình, từ DN15, DN20, DN25, DN32, DN40, DN50 nối ren đến các dòng mặt bích DN65, DN80, DN100, tùy model và tình trạng hàng thực tế.
• Giá bán cạnh tranh: Báo giá nhanh chóng, có chính sách chiết khấu phù hợp cho đại lý, nhà thầu và khách hàng mua số lượng lớn.
• Giao hàng toàn quốc: Hỗ trợ vận chuyển đến công trình, phối hợp tiến độ giao hàng theo thỏa thuận và nhu cầu thực tế của khách hàng.

  Tóm lại, van an toàn Tunglung Đài Loan là giải pháp kỹ thuật tối ưu bảo vệ hệ thống thiết bị chịu áp khỏi nguy cơ quá áp và đảm bảo hệ thống vận hành an toàn. Việc chọn đúng model, vật liệu và cài đặt chuẩn áp suất xả là yếu tố quyết định đến tuổi thọ của toàn bộ hệ thống đường ống.
