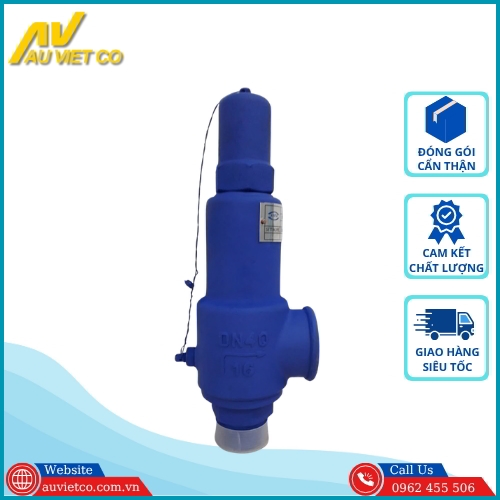

Van An Toàn Thép

  Van an toàn thép là thiết bị bảo vệ bắt buộc trong các hệ thống đường ống và thiết bị chịu áp lực cao. Vai trò cốt lõi của van là tự động xả áp suất dư trong đường ống hoặc thiết bị khi vượt quá ngưỡng cho phép, từ đó giúp hạn chế nguy cơ quá áp. Van thường được sử dụng cho hệ thống hơi, khí nén, nước nóng, dầu và các môi chất công nghiệp…

Van an toàn thép là gì?

  Van an toàn thép là loại van an toàn có thân van được chế tạo từ vật liệu thép hay hợp kim thép, đây là loại vật liệu có độ bền cơ học cao, khả năng chịu nhiệt và áp lực vượt trội. Chức năng cốt lõi của van là tự động xả môi chất ra bên ngoài khi áp suất trong hệ thống vượt quá áp suất cài đặt. Khi áp suất hạ xuống mức an toàn, van sẽ đóng lại để hạn chế thất thoát môi chất và đưa hệ thống trở về trạng thái làm việc bình thường.

  Van an toàn thép có vai trò bảo vệ đường ống và các thiết bị chịu áp, giúp hạn chế nguy cơ quá áp và hư hỏng do áp suất vượt mức cho phép. Nhờ vật liệu thép có độ bền cơ học tốt, van có khả năng chịu áp và chịu nhiệt, phù hợp với nhiều điều kiện vận hành khác nhau. Dòng van này thường được sử dụng trong các hệ thống hơi nước, khí nén, nước nóng, dầu, nhà máy nhiệt điện, xi măng và và một số ngành công nghiệp nặng.

  Hiện nay, van an toàn thép được Van công nghiệp Âu Việt nhập khẩu trực tiếp từ các nước có nền công nghiệp tiên tiến như Malaysia, Đài Loan, Trung Quốc hay Châu Âu với đầy đủ chủng loại, kích cỡ. Hàng sẵn tại các kho Hà Nội và TP Hồ Chí Minh sẵn sàng cung ứng khi khách hàng có như cầu. Bảo hành chính hãng, giá ưu đãi.

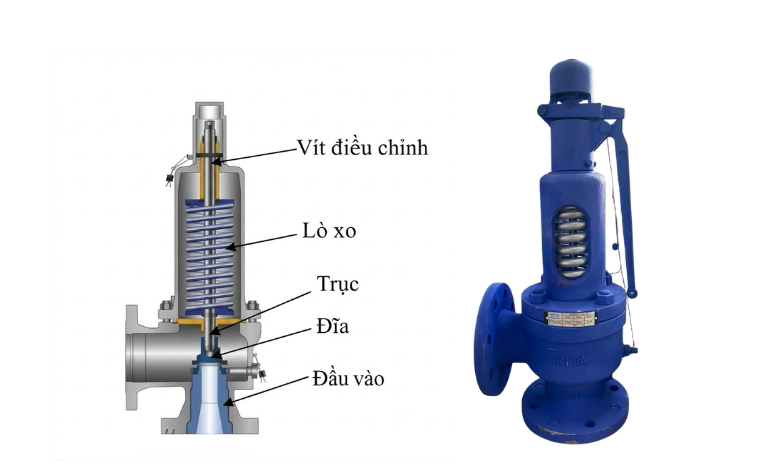

Cấu tạo van an toàn bằng thép

  Van an toàn bằng thép được cấu tạo từ các bộ phận chính như:

• Thân van: Được đúc từ thép carbon hay thép hợp kim, chịu được nhiệt độ cao và áp lực lớn. Thân van được thiết kế có 1 đầu vào và 1 đầu xả, kết nối đường ống dạng ren hoặc mặt bích tùy thiết kế.
• Đĩa van: Bộ phận trực tiếp đóng/mở cửa van để giữ hoặc xả lưu chất, thường làm bằng vật liệu chống mài mòn như inox.
• Lò xo: Làm bằng thép không gỉ có độ đàn hồi cao, tạo lực ép để giữ van ở trạng thái đóng và quyết định mức áp suất cài đặt cho van.
• Trục van: Truyền lực từ lò xo xuống đĩa van, giữ cho đĩa van luôn đóng chặt khi áp suất hệ thống ở mức bình thường.
• Vít điều chỉnh: Nằm ở phía trên nắp van, tăng giảm độ nén của lò xo, qua đó tinh chỉnh áp suất xả của van.
• Nắp chụp: Bảo vệ các bộ phận bên trong như lò xo và vít điều chỉnh khỏi va đập và tác động của môi trường bên ngoài.
• Tay giật: Dùng để kiểm tra độ nhạy của van bằng tay thủ công định kỳ trong quá trình vận hành

Nguyên lý hoạt động của van an toàn thép

  Van an toàn hoạt động hoàn toàn tự động dựa trên sự cân bằng giữa lực áp suất hệ thống và lực lò xo.

• Trạng thái bình thường: Khi áp suất trong hệ thống nhỏ hơn hoặc bằng áp suất cài đặt, lực lò xo giữ đĩa van ép chặt vào ghế van. Van ở trạng thái đóng, hệ thống vận hành bình thường.
• Khi áp suất vượt ngưỡng cài đặt: Khi áp suất trong đường ống hoặc thiết bị tăng lên vượt quá áp suất cài đặt, lực tác động lên đĩa van đủ lớn để thắng lực giữ của lò xo, đẩy đĩa van nâng lên. Van mở để lưu chất dư xả ra ngoài.
• Tự động đóng lại: Sau khi áp suất giảm về mức an toàn, lực lò xo lại thắng lực áp suất, đĩa van tự động đóng lại. Van đóng lại và tiếp tục bảo vệ hệ thống.

Thông số kỹ thuật tiêu chuẩn của van an toàn thép

• Kích thước: DN15 - DN300
• Vật liệu thân: Thép đúc (WCB), thép hợp kim.
• Kiểu kết nối: Nối ren hoặc lắp mặt bích
• Tiêu chuẩn mặt bích: BS, DIN, JIS, ANSI
• Áp suất làm việc: PN16, PN25, PN40...
• Áp suất cài đặt: Tùy chỉnh theo yêu cầu kỹ thuật của hệ thống.
• Nhiệt độ làm việc: Từ -20 độ C – 400 độ C
• Môi chất sử dụng: Hơi nước, khí nén, dầu, gas, nước nóng.
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu,
• Giấy tờ: CO, CQ
• Tình trạng hàng: Sẵn giao

Phân loại van an toàn thép phổ biến trên thị trường

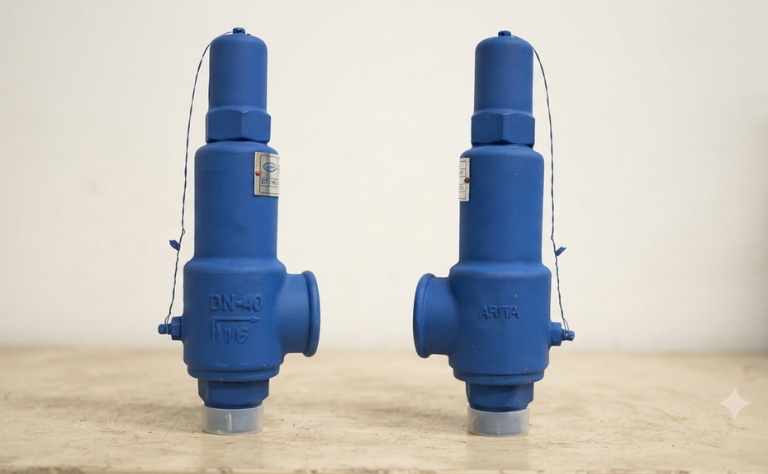

Van an toàn thép nối ren

• Van an toàn thép nối ren là dòng van kết nối đường ống dạng lắp ren. Kiểu kết nối này thường sử dụng cho các đường ống có kích cỡ nhỏ từ DN50 trở xuống.
• Ưu điểm nổi bật của dòng van này là thiết kế nhỏ gọn, thuận tiện cho việc thi công lắp đặt và dễ dàng tháo rời khi cần bảo trì, thay thế và giá thành rẻ
• Van an toàn thép nối ren thường được sử dụng trong các hệ thống nhỏ, áp lực vừa phải hoặc không gian lắp đặt hạn chế.

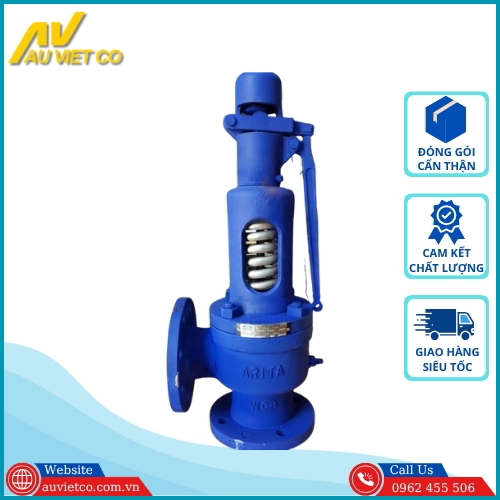

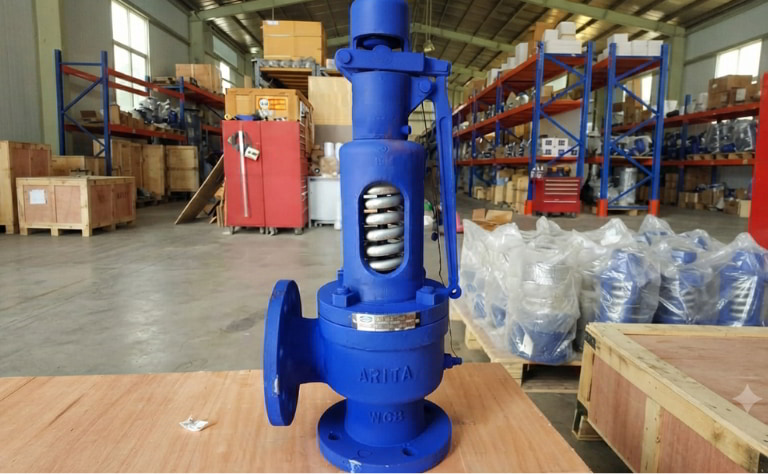

Van an toàn thép mặt bích

• Van an toàn thép mặt bích sử dụng hai mặt bích để kết nối van với đường ống hoặc thiết bị. Mặt bích được gia công theo các tiêu chuẩn BS, JIS, ANSI, DIN.

• Kiểu kết nối này tạo liên kết chắc chắn, chịu được áp lực và nhiệt độ cao, không bị rò rỉ lưu chất ở cường độ lớn và thường được lựa chọn cho các hệ thống có kích thước từ DN50 trở lên.
• Van an toàn thép nối bích thường được sử dụng cho các đường ống kích thước lớn, các hệ thống công nghiệp quy mô, thiết bị chịu áp lực cao, cũng như các dây chuyền dẫn hơi, nước nóng, khí nén hoặc môi chất công nghiệp phức tạp.
• Tuy nhiên khi lựa chọn cần lưu ý tiêu chuẩn mặt bích van phải đồng nhất với tiêu chuẩn mặt bích của hệ thống để đảm bảo năng lắp ghép, độ kín và độ an toàn trong quá trình vận hành

Đánh giá ưu và nhược điểm của van an toàn thép

Ưu điểm

• Hoạt động tự động: Van hoạt động tự động dựa trên áp suất cài đặt, khi áp suất vượt ngưỡng, van mở để xả bớt môi chất, khi áp suất giảm về mức phù hợp, van đóng lại.
• Độ chính xác cao: Nhờ cấu trúc lò xo và đĩa van gia công cơ khí chính xác, van có sai số áp suất xả rất nhỏ, đảm bảo mở đúng thời điểm, tránh hiện tượng xả sớm hoặc xả muộn gây mất an toàn.
• Chịu áp suất và nhiệt độ lớn: Vật liệu thân thép giúp van hoạt động ổn định trong môi trường áp lực cao và nhiệt độ lớn, đặc biệt thích hợp cho hệ thống lò hơi, bình áp lực, hơi nóng và dầu truyền nhiệt.
• Phản ứng nhanh khi quá áp: Khi áp suất tăng đột ngột, van mở nhanh để xả áp tức thời, giảm nguy cơ nổ đường ống hoặc hư hỏng thiết bị, nâng cao mức độ an toàn cho con người và tài sản.
• Kết cấu chắc chắn, tuổi thọ cao: Thân van dày dặn cùng hệ thống lò xo chịu lực tốt giúp thiết bị vận hành bền bỉ lâu dài, ít bị ảnh hưởng bởi rung động hay điều kiện làm việc khắc nghiệt.
• Đa dạng kích thước và kiểu kết nối: Van có nhiều lựa chọn về kích thước, áp suất và kiểu kết nối như nối ren hoặc mặt bích, thuận tiện lựa chọn theo từng hệ thống.
• Phù hợp nhiều môi chất: Van có thể dùng cho hơi nóng, khí nén, dầu nóng và nước, đáp ứng đa dạng ứng dụng trong công nghiệp nặng.

Nhược điểm

• Chi phí đầu tư cao: So với các dòng van an toàn gang hoặc đồng thông thường, van an toàn thép có giá thành cao hơn do đòi hỏi tiêu chuẩn vật liệu chịu lực khắt khe và công nghệ chế tạo độ chính xác lớn.
• Yêu cầu lắp đặt và hiệu chỉnh kỹ thuật cao: Việc cài đặt áp suất xả phải tuân thủ tuyệt đối thông số thiết kế. Chỉnh áp sai hoặc lắp đặt lệch kỹ thuật sẽ làm van xả không đúng ngưỡng, gây nguy hiểm cho hệ thống.
• Không dùng để điều tiết lưu lượng: Van chỉ có chức năng bảo vệ quá áp (dạng đóng/mở hoàn toàn), tuyệt đối không được sử dụng như van tiết lưu hay van đóng mở dòng chảy thông thường.
• Cần bảo trì và kiểm định định kỳ: Để duy trì độ nhạy bén và tính chính xác, van bắt buộc phải được kiểm tra, thử xả và kiểm định định kỳ theo quy định an toàn thiết bị áp lực.
• Rủi ro từ việc xả lưu chất: Khi xả áp, môi chất bị đẩy ra ngoài môi trường, có thể gây tiếng ồn lớn, nhiệt độ cao hoặc nguy hiểm nếu không thiết kế đường ống xả dẫn về khu vực an toàn.

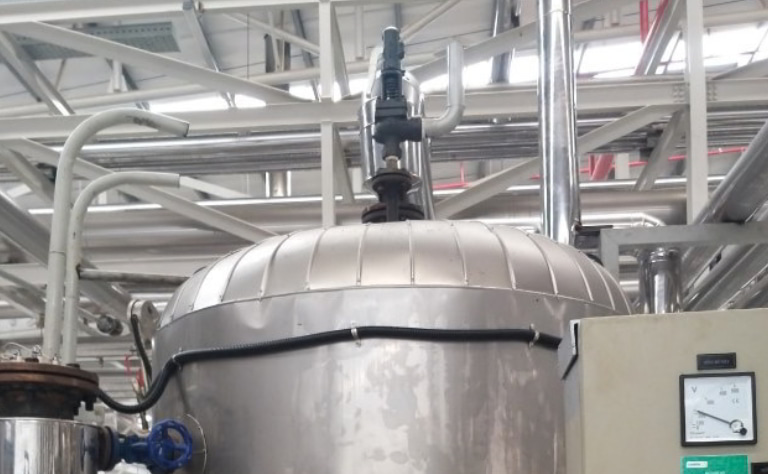

Ứng dụng thực tế van an toàn thép trong công nghiệp

  Van an toàn thép được lắp đặt tại các vị trí có nguy cơ phát sinh quá áp, giúp xả áp khi áp suất vượt mức cài đặt và bảo vệ thiết bị, đường ống trong quá trình vận hành. Một số ứng dụng phổ biến gồm:

• Hệ thống lò hơi và nồi hơi: Van được sử dụng để bảo vệ nồi hơi, đường ống hơi và thiết bị sử dụng hơi khỏi tình trạng áp suất vượt giới hạn cho phép.
• Hệ thống khí nén áp suất cao: Lắp đặt trên bình chưa, máy nén khí hay đường ống để xả áp khi áp suất vượt giới hạn cho phép, bảo vệ đường ống và thiết bị khí nén khỏi tình trạng quá áp.
• Hệ thống hơi nóng, dầu truyền nhiệt: Ứng dụng trong các nhà máy nhiệt điện, hóa chất, luyện kim để xả áp kịp thời cho các đường ống dẫn dầu gia nhiệt và hơi nước nhiệt độ cao.
• Hệ thống nước nóng, PCCC và cấp nước cao tầng: Sử dụng làm van xả áp cho các tuyến ống chính, ổn định áp suất và bảo vệ thiết bị khỏi hiện tượng búa nước hoặc tăng áp cục bộ.
• Nhà máy và hệ thống công nghiệp nặng: Lắp đặt trong các trạm kỹ thuật, hệ thống HVAC, ngành dầu khí, đóng tàu và các dây chuyền sản xuất đòi hỏi tiêu chuẩn an toàn chịu áp lực nghiêm ngặt.


Những lưu ý khi lắp đặt và sử dụng van an toàn thép

  Để van an toàn thép hoạt động đúng chức năng và bảo vệ hệ thống hiệu quả, cần lựa chọn đúng thông số, lắp đặt đúng kỹ thuật và kiểm tra định kỳ trong quá trình sử dụng.

Lưu ý khi lắp đặt van an toàn thép

•  Phải đặt van theo phương thẳng đứng, trục chính và lò xo hướng lên trên để đảm bảo độ chính xác. Tuyệt đối không lắp ngang hoặc quay đầu xuống dưới trừ khi có chỉ định đặc biệt từ nhà sản xuất.
• Vị trí đặt van càng gần thiết bị cần bảo vệ như nồi hơi, bình tích áp, bồn chứa  càng tốt, để hạn chế tổn thất áp suất trên đường ống kết nối. Không lắp đặt bất kỳ van khóa (van chặn) nào giữa thiết bị áp lực và van an toàn.
• Lắp đúng chiều mũi tên được đúc nổi trên thân van để đảm bảo môi chất di chuyển theo đúng thiết kế.
• Kết nối đúng kỹ thuật, với van nối ren, sử dụng vật liệu làm kín phù hợp và tránh để vật liệu làm kín lọt vào bên trong van. Với van mặt bích, cần chọn đúng tiêu chuẩn, sử dụng gioăng phù hợp và siết bu lông đều.
• Chọn vị trí thuận tiện, thông thoáng, dễ quan sát, kiểm tra và bảo trì

Lưu ý khi sử dụng

• Cài đặt áp suất phải phù hợp với thiết kế và giới hạn cho phép của thiết bị được bảo vệ. Vặn theo chiều kim đồng hồ để tăng độ mở và ngược lại để giảm.
• Không dùng van để điều tiết bởi van an toàn chỉ có chức năng bảo vệ quá áp, không dùng thay thế van điều khiển, van tiết lưu hoặc van đóng mở thông thường.
• Đảm bảo đường xả an toàn, nếu có đường ống xả, cần dẫn môi chất đến vị trí phù hợp, tránh hướng xả trực tiếp vào khu vực có người làm việc hoặc thiết bị dễ bị ảnh hưởng.
• Kiểm tra và bảo trì thường xuyên và đinh kỳ, thực hiện xả thử, kiểm tra tình trạng rò rỉ.

Mua van an toàn thép chất lượng ở đâu?

  Khi lựa chọn mua van an toàn thép cho các hệ thống công nghiệp, việc tìm kiếm nhà cung cấp uy tín đáp ứng đầy đủ các tiêu chuẩn kỹ thuật là yếu tố then chốt giúp đảm bảo an toàn vận hành.

  Nếu bạn đang băn khoăn chưa biết mua van an toàn thép ở đâu chất lượng thì Van công nghiệp Âu Việt chính là lựa chọn uy tín nhờ chất lượng chính hãng và dịch vụ chuyên nghiệp.

Lý do nên mua van an toàn thép tại Van công nghiệp Âu Việt:

• Sản phẩm chính hãng: Thiết bị được nhập khẩu trực tiếp không qua trung gian, đảm bảo nguồn gốc xuất xứ rõ ràng, cung cấp đầy đủ CO, CQ, catalog, hóa đơn VAT kèm theo.
• Đáp ứng nhanh: Kho hàng rộng hơn 1000m2 đặt tại 2 thành phố lớn là Hà Nội và TP Hồ Chí Minh, có sẵn đa dạng kích thước, đáp ứng nhanh chóng nhu cầu lắp đặt của hệ thống nồi hơi, lò hơi và công nghiệp.
• Kiểm tra kỹ lưỡng: Toàn bộ thiết bị đều trải qua quá trình kiểm tra cẩn thận trước khi xuất kho để đảm bảo hoạt động ổn định.
• Tư vấn kỹ thuật tận tâm: Đội ngũ nhân viên hỗ trợ nhiệt tình, giàu kinh nghiệm sẵn sàng hỗ trợ khách hàng trong quá trình lựa chọn cũng như lắp đặt và sử dụng sản phẩm

  Liên hệ Van Công Nghiệp Âu Việt qua HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được tư vấn và báo giá van an toàn thép chính hãng, ưu đãi ngay hôm nay.
