Van an toàn bình tích áp là thiết bị xả áp tự động giúp bảo vệ bình chứa khỏi sự cố quá áp nguy hiểm. Thiết bị tự động nâng đĩa xả môi chất khi áp suất vượt ngưỡng cài đặt, đảm bảo hệ thống vận hành ổn định và kéo dài tuổi thọ công trình. Bài viết dưới đây sẽ tổng hợp chi tiết về cấu tạo, nguyên lý hoạt động và quy trình lựa chọn sản phẩm chuẩn kỹ thuật.

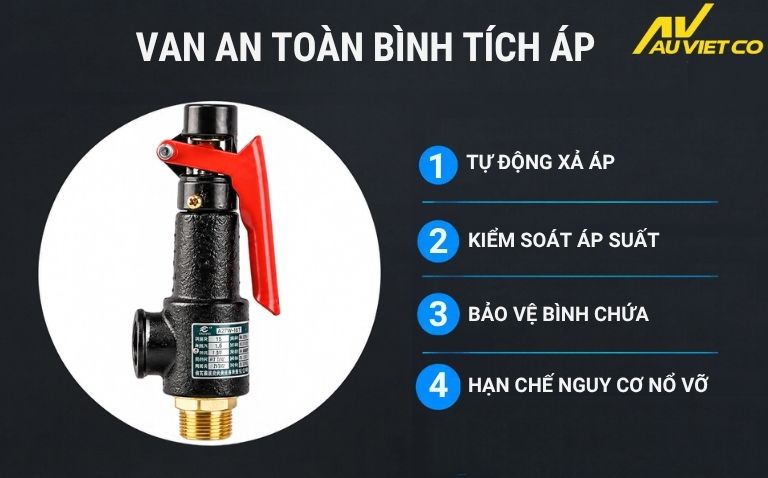

Van an toàn bình tích áp là gì?

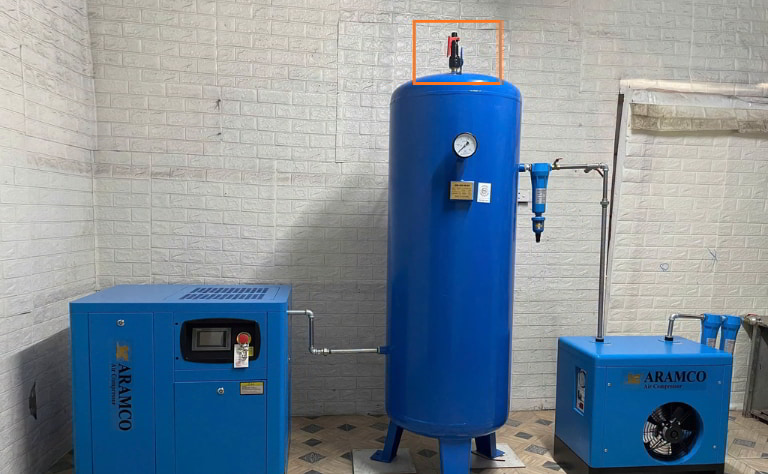

Van an toàn bình tích áp là thiết bị cơ học tự động xả áp khi áp suất bên trong bình vượt quá ngưỡng cài đặt. Thiết bị thường được lắp đặt trực tiếp trên đỉnh hoặc thân của bình tích áp để kiểm soát và duy trì ổn định chỉ số áp suất trong hệ thống.
Van an toàn bình tích áp hoạt động dựa trên sự cân bằng giữa áp lực môi chất và lực đàn hồi của lò xo. Khi áp suất vượt giới hạn cài đặt, van tự động mở để xả bớt khí hoặc chất lỏng, khi áp suất giảm, van đóng lại. Qua đó góp phần bảo vệ bình chứa, đường ống và thiết bị trong các hệ thống cấp nước, PCCC và khí nén công nghiệp, dân dụng.
Cấu tạo và nguyên lý hoạt động van an toàn bình tích áp

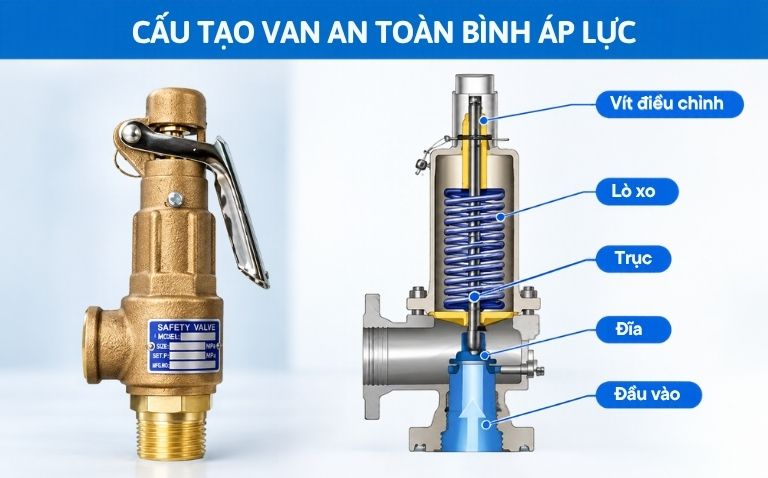

Cấu tạo van an toàn bình áp lực
Thân van an toàn bình áp lực thường chế tạo từ vật liệu đồng thau hoặc gang dẻo để chịu áp lực cao. Linh kiện bên trong bao gồm trục van, lò xo định vị, đĩa van xả và núm vặn chỉnh áp.
Màng đệm được làm từ cao su NBR hoặc EPDM có độ đàn hồi cao, kết hợp gioăng đệm nhựa PTFE (Teflon) giúp chịu nhiệt tốt. Thiết bị có thể tích hợp thêm tay gạt bằng kim loại để người dùng chủ động xả áp kiểm tra thủ công.
Nguyên lý hoạt động van an toàn bình tích áp
Van an toàn hoạt động dựa trên sự cân bằng giữa áp lực lưu chất và lực đàn hồi của lò xo, cụ thể như sau:
- Trạng thái bình thường: Lực nén của lò xo ép chặt đĩa van vào đế van, giữ cho hệ thống hoàn toàn kín. Áp lực môi chất bên trong bình tích áp duy trì ở mức cân bằng và nằm dưới ngưỡng cài đặt an toàn.
- Trạng thái quá áp: Khi áp suất trong bình vượt quá giới hạn an toàn cài đặt (Từ 2 - 10 bar tùy hệ thống), áp lực của môi chất sẽ thắng lực nén của lò xo. Đĩa van bị đẩy mở ra để xả bớt khí hoặc chất lỏng ra ngoài nhằm hạ áp.
- Trạng thái phục hồi: Khi áp suất hệ thống hạ về mức an toàn (dưới ngưỡng cài đặt), lực lò xo sẽ tự động đẩy đĩa van về lại vị trí đóng kín ban đầu, bảo vệ hệ thống tiếp tục vận hành ổn định.
Các loại van an toàn bình tích áp
- Van an toàn bình tích áp cấp nước: Chuyên dùng cho hệ thống bơm tăng áp, thủy lực và PCCC; giúp kiểm soát áp lực, hạn chế sốc nước và bảo vệ đường ống. Thân van đúc từ đồng thau hoặc inox chống gỉ sét, vận hành êm ái và bền bỉ.
- Van an toàn bình tích khí nén: Lắp trên bình chứa của máy nén khí piston hoặc trục vít, có cơ chế tự động xả khí dư thừa để chống quá áp khi rơ le gặp sự cố. Có các kích thước ren linh hoạt từ DN15 đến DN50 (phi 21 – 60mm).
Xem thêm: Van An Toàn Máy Nén Khí

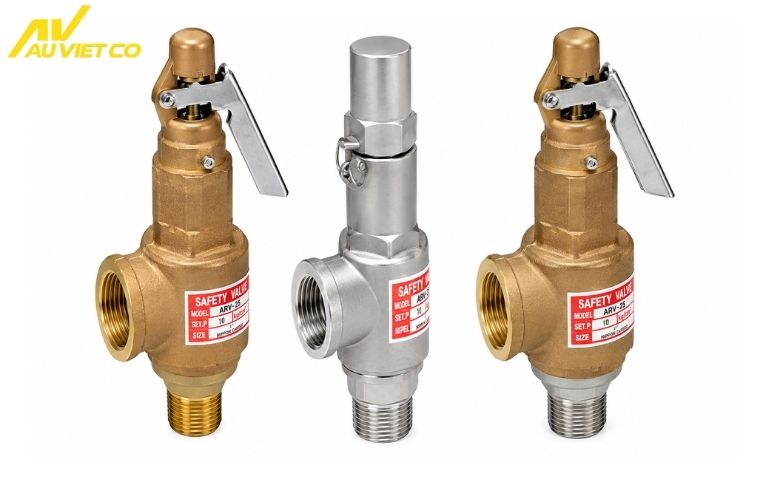

Lưu ý khi chọn mua van an toàn bình tích áp
Chọn dải áp suất và kích thước nối
Cần xác định chính xác dải áp suất làm việc của bình chứa (ví dụ 8 bar, 10 bar hoặc 16 bar) để chọn dải xả phù hợp. Lựa chọn sai dải áp có thể khiến van xả quá sớm hoặc không chịu mở khi xảy ra sự cố.
Kích thước đường ren kết nối cần đồng bộ với cổ bình, phổ biến là các chuẩn DN15 (1/2 inch), DN20 (3/4 inch) và DN25 (1 inch). Chọn chuẩn kích thước đúng giúp việc lắp đặt diễn ra nhanh chóng và chuẩn xác.
Chọn vật liệu đồng thau hoặc inox
Vật liệu đồng thau mang lại khả năng chống ăn mòn, chi phí hợp lý và phù hợp cho đa số bình chứa khí nén hay bình nước sạch. Dòng van thân đồng có tay gạt là lựa chọn hàng đầu cho các xưởng sản xuất công nghiệp.
Đối với môi trường làm việc chứa hóa chất hoặc yêu cầu vi sinh, người mua nên ưu tiên dòng van đúc từ inox 304 hoặc 316. Lựa chọn đúng vật liệu giúp nâng cao tuổi thọ vận hành cho toàn bộ hệ thống.
Hướng dẫn cài đặt và kiểm tra van van an toàn bình tích áp
Cài đặt áp suất xả chuẩn kỹ thuật
Việc cài đặt áp suất xả cho van bình tích áp được thực hiện qua các bước kỹ thuật sau:
- Chỉnh lực nén lò xo: Xoay núm vặn trên đầu van để cài đặt mức áp suất xả phù hợp (luôn thấp hơn áp suất làm việc tối đa của bình chứa).
- Đối soát đồng hồ áp: Quan sát chỉ số hiển thị trên đồng hồ đo áp gắn ở thân bình để đảm bảo van kích hoạt chính xác mức áp suất cài đặt.
Kiểm tra định kỳ van bình tích áp
Bảo dưỡng định kỳ giúp van luôn vận hành nhạy bén và phòng ngừa sự cố kẹt đĩa:
- Thao tác tay giật: Định kỳ kéo tay xả thử nghiệm để làm sạch cặn bẩn bám dính và kiểm tra độ đàn hồi của lò xo.
-
Kiểm tra mối nối: Quan sát bề mặt ren vặn và gioăng đệm làm kín để phát hiện, xử lý kịp thời các vị trí rò rỉ.
Các sự cố thường gặp về van bình tích áp
- Rò rỉ khí hoặc chất lỏng tại vị trí kết nối: Do gioăng cao su bị chai cứng, lão hóa, đứt rách theo thời gian, hoặc do ren vặn bị rơ, lắp vào cổ bình chưa đủ khít.
- Van bị kẹt, không thể xả hoặc đóng không kín: Do lò xo bị gỉ sét, giảm đàn hồi hoặc cặn bẩn trong hệ thống bám vào làm kẹt trục van, khiến van không mở được khi quá áp hoặc không khít lại sau khi xả.
- Áp suất hệ thống không ổn định: Do rách/thủng màng áp lực (ở dòng van màng) hoặc lò xo mất độ đàn hồi, khiến van không thể đóng/mở đúng ngưỡng cài đặt.
- Van xả sớm hoặc có tiếng xì nhỏ: Do vỏ van nứt vỡ từ ngoại lực, hoặc lực nén lò xo bị suy giảm khiến van tự kích hoạt xả trước khi chạm ngưỡng an toàn.
- Van không tự ngắt khi quá tải nguy hiểm: Do linh kiện cơ học bên trong bị lệch vị trí, kẹt cứng hoặc hỏng nặng, làm mất hoàn toàn chức năng bảo vệ khi áp suất vượt ngưỡng chịu đựng của bình.
Trên đây là những chia sẻ của Van công nghiệp Âu Việt về van an toàn bình tích áp. Để tối ưu tuổi thọ thiết bị và hạn chế nguy cơ nổ vỡ bình chứa, người vận hành cần lưu ý lựa chọn đúng dải áp suất cài đặt, đồng thời duy trì lịch kiểm định và bảo dưỡng van theo đúng quy chuẩn kỹ thuật.
