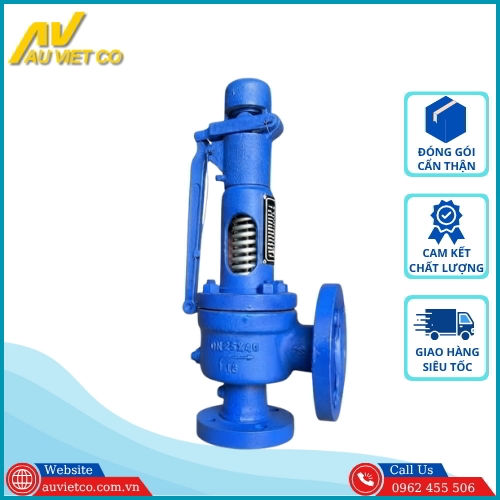

Van An Toàn Gang

  Van an toàn gang là thiết bị bảo vệ có nhiệm vụ tự động xả áp khi áp suất trong hệ thống vượt quá mức cài đặt, giúp hạn chế nguy cơ quá áp và bảo vệ đường ống, thiết bị. Với thân van bằng gang có độ bền cơ học tốt, khả năng làm việc ổn định và chi phí hợp lý, van được sử dụng phổ biến trong các hệ thống cấp nước, PCCC, HVAC và công nghiệp.

Tổng quan về van an toàn gang

  Van an toàn gang là thiết bị cơ khí chuyên dụng để bảo vệ hệ thống đường ống và thiết bị khỏi tình trạng quá áp bằng các tự động mở để xả bớt lưu chất ra bên ngoài khi áp suất vượt ngưỡng cài đặt.

  Thân van được chế tạo chủ yếu từ hai vật liệu là gang xám hoặc gang cầu, bên ngoài phủ sơn epoxy giúp tăng khả năng chống ăn mòn và tăng tuổi thọ vận hành. Gang xám có ưu điểm dễ gia công, hấp thụ rung động tốt và chi hợp lý, phù hợp với các hệ thống có tải trọng ổn định. Trong khi đó, gang cầu có độ bền, khả năng chịu va đập và áp lực cao hơn, phù hợp với các hệ thống công nghiệp yêu cầu khắt khe.

  Nhờ sự cân đối tối ưu giữa chi phí và hiệu năng kỹ thuật, van an toàn gang được ứng dụng rộng rãi trong hệ thống cấp thoát nước đô thị, trạm bơm phòng PCCC, hệ thống khí nén và mạng lưới HVAC…

Thông số kỹ thuật chung của van an toàn gang

• Kích thước: DN15 – DN500
• Vật thân van: Gang cầu, gang xám
• Vật liệu đĩa, trục: Inox, gang
• Lò xo: Thép không gỉ
• Kiểu vận hành: Có tay giật, không tay giật
• Kiểu kết nối: Nối ren, mặt bích
• Tiêu chuẩn mặt bích: BS, JIS, DIN, ANSI
• Nhiệt độ làm việc: 200 độ C
• Áp lực làm việc: 10 bar, 16 bar
• Môi trường sử dụng: Nước, hơi nóng, khí...
• Xuất xứ: Malaysia, Đài Loan, Trung Quốc, Châu Âu...
• Bảo hành: 12 Tháng
• Giấy tờ: CO, CQ
• Tình trạng hàng: Sẵn giao

Cấu tạo và nguyên lý hoạt động van an toàn gang

Cấu tạo van an toàn gang

  Van an toàn gang được cấu tạo từ các bộ phận chính như:

• Thân van: Làm từ gang cầu hoặc gang dẻo, chịu trách nhiệm bao bọc và liên kết các bộ phận bên trong. Bên ngoài được phủ sơn Epoxy tăng khả năng chống chịu với môi trường và được kết nối đường ống dạng nối ren hay mặt bích tùy kích cỡ.
• Lò xo: Làm từ chất liệu kim loại có độ cứng cao và lực đàn hồi tốt, là bộ phận tạo lực ép giữ van ở vị trí đóng, lực nén của lò xo tương ứng với áp suất cài đặt của van
• Trục van: Thường được làm từ thép không gỉ, có nhiệm vụ truyền lực từ lò xo xuống đĩa van
• Đĩa van: Là bộ phận tiếp xúc trực tiếp với lưu chất, có nhiệm vụ ngăn hoặc xả khí khi áp vượt mức cho phép.
• Nắp van: Nằm ở phần trên của van, có nhiệm vụ che chắn và bảo vệ các bộ phận bên trong, đồng thời tạo điều kiện thuận tiện cho việc kiểm tra, bảo dưỡng khi cần thiết.
• Vít điều chỉnh: Nằm ở phía trên nắp van, dùng để siết hoặc nới lỏng lò xo nhằm thay đổi mức áp suất đóng/mở van theo nhu cầu sử dụng.
• Tay giật: Hỗ trợ thao tác kiểm tra và xả van bằng tay khi cần thiết.
• Gioăng làm kín: Thường làm từ cao su, Teflon hoặc kim loại, đặt giữa các bề mặt tiếp xúc để ngăn chặn rò rỉ lưu chất khi van ở trạng thái đóng.

Nguyên lý hoạt động van an toàn gang

  Van an toàn hoạt động hoàn toàn tự động dựa trên sự cân bằng lực giữa áp suất hệ thống và lực lò xo.

• Trạng thái bình thường: Khi áp suất trong hệ thống thấp hơn mức cài đặt, lực lò xo ép đĩa van sát vào ghế van, van ở trạng thái đóng kín nên lưu chất không thoát ra ngoài.
• Trạng thái xả áp: Khi áp suất trong hệ thống vượt quá giá trị cài đặt, lực đẩy của lưu chất thắng lực lò xo. Lúc này, đĩa van bị đẩy lên, van mở và xả bớt lưu chất ra ngoài, giúp giảm áp suất trong hệ thống.
• Trạng thái đóng lại: Sau khi áp suất giảm xuống dưới ngưỡng cài đặt, lực đàn hồi của lò xo sẽ đẩy đĩa van trở về vị trí ban đầu, van tự động đóng lại và hệ thống tiếp tục vận hành bình thường.

Phân loại van an toàn gang phổ biến hiện nay

Van an toàn gang tác động trực tiếp

• Van an toàn gang tác động trực tiếp là loại van hoạt động dựa trên sự cân bằng lực giữa áp suất của hệ thống và lực nén của lò xo. Khi áp suất trong hệ thống tăng vượt mức cài đặt, lực tác động của lưu chất thắng lực giữ của lò xo, làm đĩa van nâng lên và mở cửa xả để giải phóng áp suất. Khi áp suất giảm về mức phù hợp, lò xo đưa đĩa van trở lại vị trí đóng.
• Dòng van này có cấu tạo tương đối đơn giản, độ bền cao và phẩn ứng nhanh. Tuy nhiên nhiên lực cản lò xo lớn nên thường được ứng dụng cho các hệ thống có dải áp suất và kích thước đường ống ở mức vừa và nhỏ.

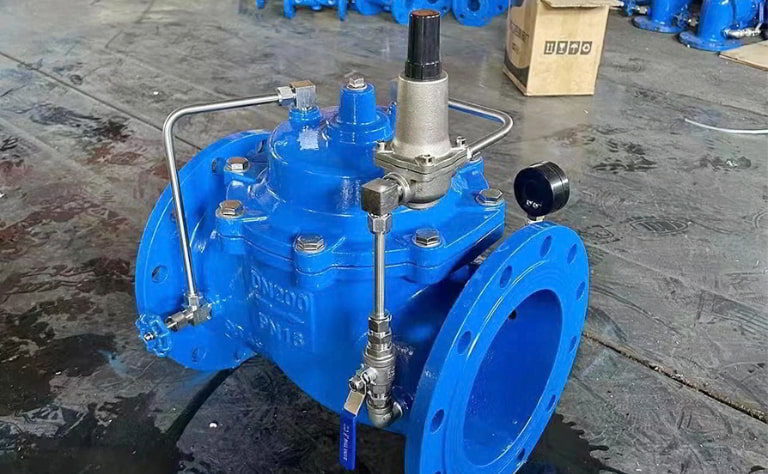

Van an toàn gang tác động gián tiếp

• Van an toàn gang tác động gián tiếp có cấu tạo phức tạp hơn so với dạng trực tiếp. Kết cấu của van bao gồm 2 phần van chính và van phụ (pilot). Khi áp suất vượt quá giới hạn cài đặt, van phụ sẽ mở trước để kích hoạt van chính mở ra xả lưu chất.
• Thiết kế này giúp van chịu được áp suất cao, lưu lượng lớn, độ kín khít tốt hơn tại sát ngưỡng cài đặt và không bị ảnh hưởng bởi hiện tượng dao động áp suất dòng chảy. Tuy nhiên, cấu tạo phức tạp hơn van tác động trực tiếp nên việc lắp đặt, kiểm tra và bảo trì cũng phức tạp hơn.
• Do đó, dòng van này thường được sử dụng trong các hệ thống áp suất cao, lưu lượng lớn như nồi hơi, đường ống hơi, khí nén, dầu khí, hóa chất, bình chịu áp và các hệ thống công nghiệp yêu cầu kiểm soát áp suất chính xác.

Van an toàn gang lắp bích

• Van an toàn gang mặt bích sử dụng mặt bích để kết nối với đường ống, mặt bích thường được gia công theo tiêu chuẩn BS, JIS, DIN, ANSI. Đây là kiểu kết nối thường sử dụng cho các hệ thống đường ống lớn từ DN50 trở lên hay yêu cầu mối nối chắc chắn, ổn định.
• So với kiểu nối ren, kết nối mặt bích có ưu điểm là độ chắc chắn cao, thuận tiện tháo lắp và bảo trì. Khi kết hợp đúng loại gioăng và siết bu lông theo yêu cầu, mối nối có khả năng làm kín tốt, phù hợp với nhiều hệ thống công nghiệp.
• Van an toàn gang nối bích thường được sử dụng trong các hệ thống đường ống công nghiệp, cấp thoát nước, HVAC, nồi hơi và hệ thống khí nén có kích thước đường ống từ trung bình đến lớn.
• Tuy nhiên khi lựa chọn van cần đặc biệt lưu ý tiêu chuẩn mặt bích của van phải tương thích với mặt bích đường ống, đồng thời lựa chọn đúng cấp áp suất và kích thước danh nghĩa.

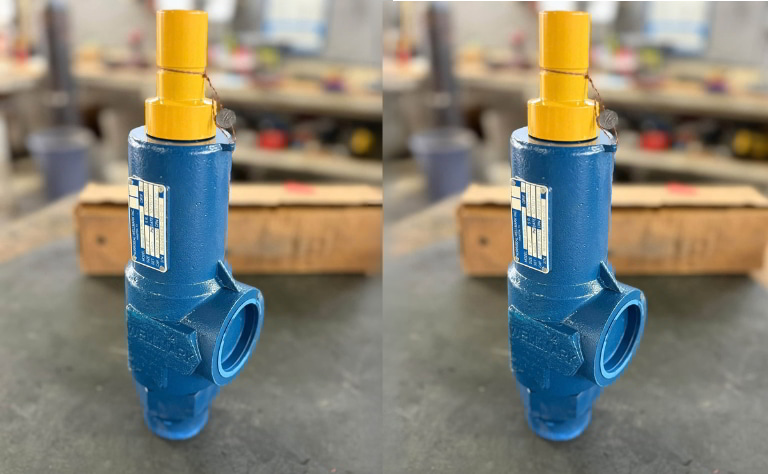

Van an toàn gang nối ren

• Van an toàn gang nối ren là dòng van có 2 đầu kết nối được gia công ren để lắp trực tiếp vào đường ống hoặc thiết bị. Kiểu kết nối này thường được sử dụng cho các hệ thống có kích thước nhỏ từ DN15- DN50, dù ít phổ biến hơn van đồng hay van inox ren nhưng đây vẫn là giải pháp sẵn có cho các thiết bị công nghiệp quy mô nhỏ.
• Ưu điểm của dòng van này là thiết kế nhỏ gọn, trọng lượng nhẹ, lắp đặt đơn giản. Khi cần kiểm tra hoặc thay thế, việc tháo lắp cũng khá thuận tiện. Qua đó giúp tối ưu tối ưu thời gian thi công, thay thế cũng như bảo trì định kỳ.
• Van an toàn gang nối ren thường gặp trong các trạm cấp nước nhỏ, hệ thống phụ trợ hoặc thiết bị cơ khí đơn lẻ.

Van an toàn gang nắp chụp

• Van an toàn gang nắp chụp là loại van có phần vít điều chỉnh áp suất ở phía trên được bịt kín và bảo vệ hoàn toàn bởi một nắp chụp bên ngoài. Qua đó giúp giúp tránh bị tác động hoặc chỉnh sai áp suất ngoài ý muốn
• Dòng van này hoạt động hoàn toàn tự động dựa trên sự cân bằng lực giữa áp suất lưu chất tác động lên đĩa van và lực nén của lò xo. Khi áp suất hệ thống vượt ngưỡng cài đặt, đĩa van tự động đẩy lên để xả áp mà không cần sự can thiệp thủ công.
• Van an toàn gang nắp chụp thường được sử dụng trong các hệ thống cấp thoát nước, trạm bơm, hệ thống PCCC và các hệ thống kín hạn chế tối đa việc người vận hành can thiệp sai quy trình làm rò rỉ lưu chất qua trục van.

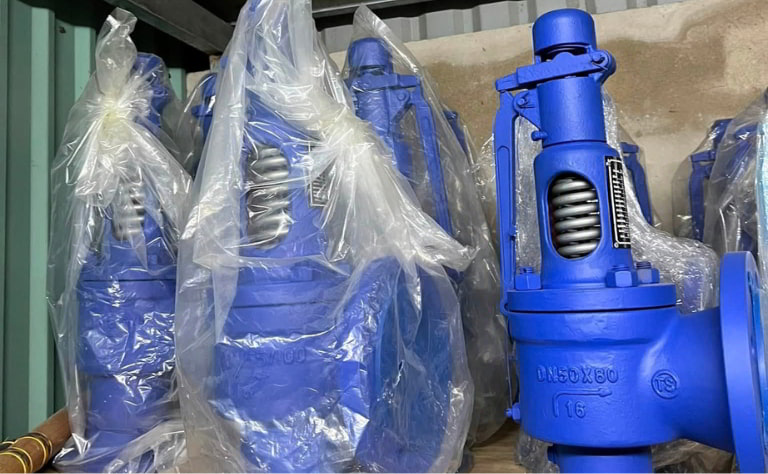

Van an toàn gang tay giật

• Van an toàn gang tay giật là loại van, phía trên phần nắp van đước trang bị thêm tay gật kết nối trực tiếp với trục và đĩa van. Thiết kế này cho phép người vận hành tác động thủ công lên cơ cấu van trong trường hợp cần xả áp thủ công hay kiểm tra độ nhạy của lò xo định kỳ.
• Dòng van này thường được sử dụng trong các hệ thống hơi nước, lò hơi, nồi hấp tiệt trùng hay hệ thống khí nén yêu cầu kiểm tra khả năng xả áp thường xuyên để đảm bảo an toàn vận hành.

Đánh giá ưu và nhược điểm van an toàn bằng gang

Ưu điểm van xả áp gang

• Chi phí hợp lý: Vật liệu gang có giá thành rẻ hơn đáng kể so với inox hay đồng, phù hợp với các hệ thống cần tối ưu ngân sách nhưng vẫn đáp ứng yêu cầu bảo vệ quá áp.
• Khả năng xả áp tự động: Van hoạt động tự động theo mức áp suất cài đặt. Khi áp suất trong hệ thống vượt quá giới hạn cho phép, van mở để xả bớt lưu chất, giúp hạn chế tình trạng quá áp và bảo vệ đường ống, thiết bị.
• Thân van chắc chắn: Gang có độ cứng và khả năng chịu lực tốt, phù hợp với nhiều hệ thống đường ống công nghiệp thông dụng. Vật liệu này cũng có khả năng hấp thụ rung động tương đối tốt trong một số điều kiện vận hành.
• Thân van chắc chắn: Gang có độ cứng, khả năng chịu lực và hấp thụ rung động tốt, giúp van hoạt động ổn định trong các hệ thống công nghiệp.
• Độ kín khít tốt ở trạng thái bình thường: Lực nén của lò xo ép chặt đĩa van vào ghế van, đảm bảo độ kín khít tuyệt tốt, hạn chế tối đa tình trạng rò rỉ lưu chất và thất thoát áp suất khi hệ thống vận hành ổn định dưới áp suất định mức.
• Đa dạng mẫu mã, chủng loại: Có cả dạng nối ren, mặt bích, cùng thiết kế nắp chụp hay tay giật đáp ứng linh hoạt các yêu cầu kỹ thuật từ quy mô nhỏ đến hệ thống công nghiệp lớn.
• Ứng dụng rộng rãi: Van có thể được sử dụng cho nước, khí, hơi và một số môi chất không có tính ăn mòn mạnh,

Nhược điểm van an toàn bằng gang

• Độ giòn cao: Do đặc tính vật liệu gang có độ giòn cao nên van có nguy cơ bị nứt, vỡ hoặc hư hỏng nếu va đập mạnh hoặc chịu ứng suất nhiệt thay đổi đột ngột.
• Khả năng chống ăn mòn kém: Dù thường được phủ lớp sơn Epoxy bảo vệ, gang vẫn dễ bị ăn mòn và gỉ sét khi phải ngâm lâu trong môi trường hóa chất mạnh, axit hoặc độ ẩm cao
• Giới hạn về nhiệt độ và áp suất: Vật liệu gang không phù hợp với các hệ thống có nhiệt độ và áp suất quá. Do đó, van không thể sử dụng cho hệ thống hơi quá nhiệt.
• Trọng lượng lớn: Thân van bằng gang khá nặng, có thể gây khó khăn khi vận chuyển và lắp đặt, đặc biệt với van kích thước lớn hoặc tại vị trí cao, không gian hẹp.

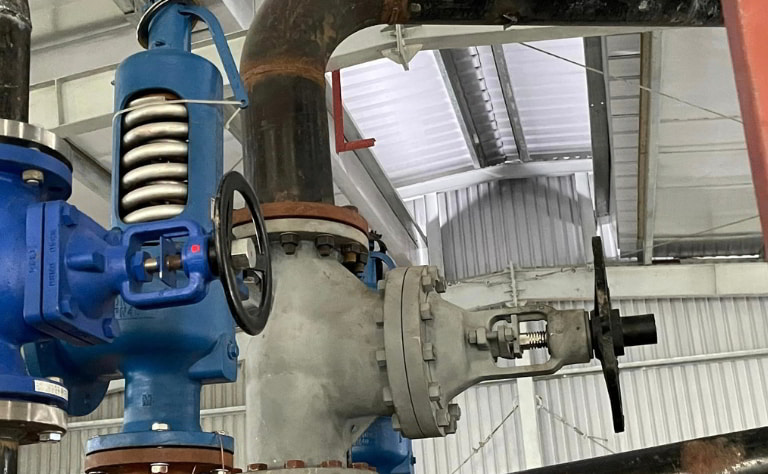

Ứng dụng thực tế van an toàn gang

Nhờ sở hữu độ bền cơ học tốt, khả năng vận hành ổn định và chi phí tối ưu, van an toàn gang được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và hạ tầng kỹ thuật, một số ứng dụng tiêu biểu như:

• Ngành cấp thoát nước và xử lý nước: Lắp đặt trên các tuyến ống cấp nước đô thị, trạm bơm tăng áp và hệ thống xử lý nước để bảo vệ thiết bị, hạn chế nguy cơ hư hỏng do áp suất tăng cao.
• Hệ thống khí nén: Xả áp tức thời tại máy nén khí, bình tích khí và các đường ống phân phối, đảm bảo hệ thống vận hành an toàn và ổn định.
• Hệ thống lò hơi, nồi hơi: Lắp đặt trực tiếp trên các nồi hơi, bình tích áp, thiết bị trao đổi nhiệt và đường ống dẫn hơi nóng. Giúp xả hơi nóng dư thừa, bảo vệ bình tích áp và nồi hơi khỏi nguy cơ nổ vỡ.
• Hệ thống HVAC: Kiểm soát áp lực nước trong máy làm lạnh nước và mạng lưới đường ống tuần hoàn tại các tòa nhà cao tầng, trung tâm thương mại hoặc nhà xưởng công nghiệp.
• Hệ thống PCCC: Có thể sử dụng tại các vị trí phù hợp trong hệ thống cấp nước PCCC để bảo vệ đường ống và thiết bị trước tình trạng tăng áp, với điều kiện van đáp ứng yêu cầu kỹ thuật và tiêu chuẩn áp dụng của hệ thống.
• Nhà máy và hệ thống công nghiệp: Lắp đặt trên đường ống, bình chứa và các thiết bị chịu áp trong dây chuyền sản xuất để kiểm soát nguy cơ quá áp, tùy theo đặc tính môi chất và điều kiện vận hành.

Địa chỉ mua van an toàn gang chất lượng tại Hà Nội

  Nếu bạn đang tìm van an toàn gang chính hãng tại Hà Nội, Van công nghiệp Âu Việt là một địa chỉ có thể tham khảo. Với gần 15 năm hoạt động trong lĩnh vực nhập khẩu và phân phối van công nghiệp, chúng tôi cung cấp đa dạng các dòng van an toàn gang với nhiều kích thước, kiểu kết nối và thông số kỹ thuật, đáp ứng nhu cầu sử dụng trong hệ thống cấp nước, khí, hơi và các ứng dụng công nghiệp phù hợp.

  Khi mua van an toàn gang tại Âu Việt, khách hàng được hỗ trợ:

• Hàng chính hãng, có đầy đủ CO/CQ và catalogue kèm theo
• Nhiều mẫu mã, kích thước và kiểu kết nối, thuận tiện lựa chọn theo hệ thống.
• Giá cạnh tranh, có chính sách ưu đãi cho công trình, đại lý và đơn hàng số lượng.
• Bảo hành theo chính sách của sản phẩm, hỗ trợ xử lý khi phát sinh lỗi kỹ thuật.
• Tư vấn thông số, lựa chọn và lắp đặt, giúp khách hàng chọn đúng van theo áp suất, nhiệt độ và môi chất sử dụng.

  Trên đây là những thông tin cơ bản về van an toàn gang, từ đặc điểm, phân loại đến ứng dụng và ưu nhược điểm. Hi vọng những chia sẽ này giúp khách hàng lựa chọn được dòng van phù hợp với nhu cầu của hệ thống. Nếu cần tư vấn hay báo giá van an toàn gang cụ thể vui lòng liên hệ ngay HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được hỗ trợ nhanh chóng.
