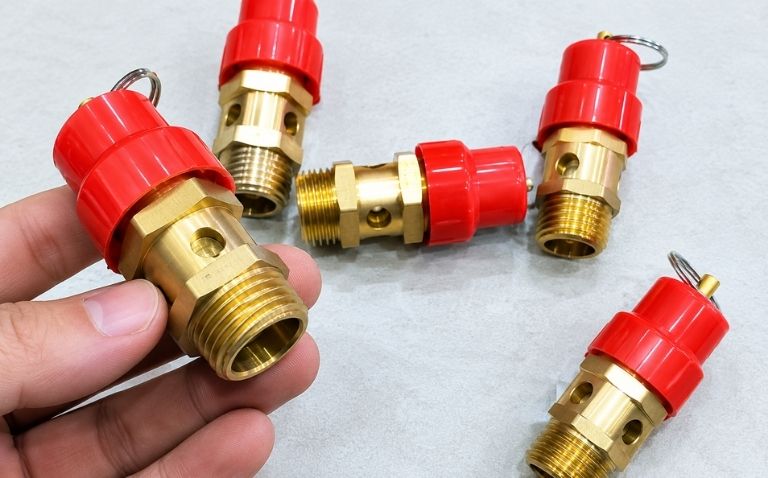

Van an toàn máy nén khí là thiết bị có kích thước nhỏ nhưng đóng vai trò quan trọng trong việc bảo vệ hệ thống khí nén khỏi tình trạng quá áp. Khi áp suất vượt mức cài đặt, van tự động xả khí, giúp bảo vệ bình chứa, đường ống và thiết bị khí nén. Để hiểu rõ hơn về dòng van này, mời các bạn cùng Van công nghiệp Âu Việt theo dõi ở bài viết dưới đây nhé!
Van an toàn trong máy nén khí là gì?
Van an toàn máy nén khí là thiết bị cơ khí chuyên dùng để kiểm soát áp suất. Van có nhiệm vụ tự động mở xả khí nén ra ngoài khi áp suất vượt quá giới hạn cài đặt. Qua đó hạn chế nguy cơ quá áp gây hư hỏng bình chứa, đường ống và các thiết bị khí nén, đồng thời đảm bảo hệ thống vận hành ổn định và an toàn.
Vai trò và chức năng chính van an toàn trong máy nén khí
- Giải phóng áp suất dư thừa: Ngăn ngừa hiện tượng tích áp quá mức cho phép trong bình chứa. Thông thường, van an toàn được thiết lập ngưỡng xả cao hơn từ 10% đến 15% so với áp suất làm việc định mức của hệ thống.
- Bảo vệ thiết bị và con người: Tránh các hiểm họa như nổ bình nén khí, vỡ ống dẫn, hỏng hóc động cơ hay các thiết bị phụ trợ.
- Duy trì hiệu suất ổn định: Giúp áp suất nội bộ luôn nằm trong dải an toàn, máy vận hành êm ái và tối ưu năng lượng.
Vị trí lắp đặt van an toàn máy nén khí
Để kiểm soát áp suất nhanh chóng và hiệu quả, van an toàn thường được bố trí tại các vị trí trọng yếu sau:

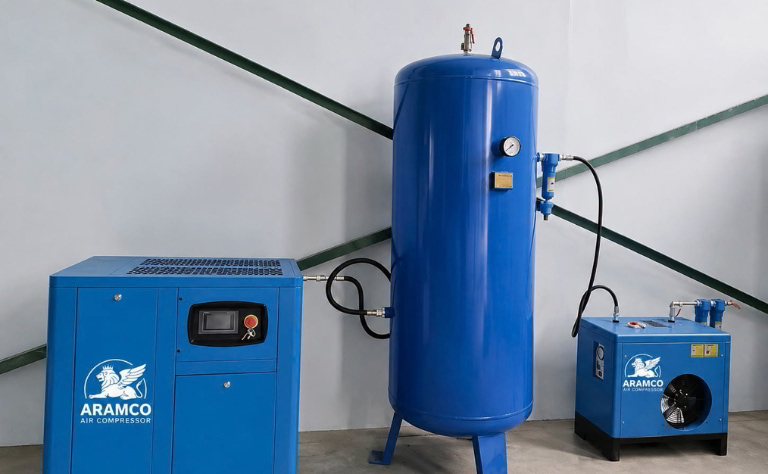

- Trên bình chứa khí nén: Đây là vị trí phổ biến. Bình tích khí là nơi lưu trữ khối lượng khí nén lớn; lắp van tại đây giúp giải phóng áp lực trực tiếp, chống nổ bình khi rơ-le áp suất bị hỏng.
- Trên nắp capo / Bình dầu máy nén khí trục vít: Giúp kiểm soát áp suất hỗn hợp khí-dầu ngay tại đầu ra của đầu nén.
- Trên đường ống xả chính: Giám sát áp suất khí trước khi đưa vào đường ống phân phối đến các thiết bị tiêu thụ.
Cấu tạo van an toàn máy nén khí và nguyên lý vận hành
Cấu tạo chi tiết
Một chiếc van an toàn máy nén khí tiêu chuẩn gồm các bộ phận cơ bản sau:
- Thân van: Chế tạo từ đồng thau, inox 304 hoặc gang, chịu nhiệt và lực cơ học tốt.
- Lò xo: Bộ phận tạo lực đàn hồi trực tiếp để giữ van ở trạng thái đóng kín.
- Đĩa van: Chịu tác động lực áp suất khí nén, nhấc lên khi quá áp để mở đường xả.
- Vít điều chỉnh: Dùng để xoay nén hoặc nới lỏng lò xo, qua đó thay đổi mức áp suất cài đặt.
- Tay giật (Tay gạt): Cho phép người vận hành giật xả khí bằng tay để kiểm tra định kỳ.
- Gioăng làm kín: Chất liệu EPDM hoặc PTFE (Teflon) giúp van đóng kín tuyệt đối, chống rò rỉ.
- Ren / Mặt bích kết nối: Dùng để gắn chắc chắn van vào hệ thống.
Nguyên lý hoạt động
Van an toàn vận hành hoàn toàn tự động dựa trên nguyên lý cân bằng lực giữa lực nén lò xo và áp suất khí nén bên trong:
- Trạng thái bình thường (Áp suất < Ngưỡng cài đặt): Lực nén của lò xo lớn hơn áp suất khí nén, ép chặt đĩa van vào đế van, giữ kín hệ thống.
- Trạng thái quá áp (Áp suất > Ngưỡng cài đặt): Áp suất khí nén tăng cao tạo ra lực thắng lực nén lò xo, đẩy đĩa van bật mở để xả khí dư thừa ra ngoài.
- Trạng thái phục hồi: Khí xả bớt làm áp suất giảm xuống dưới ngưỡng cài đặt, lò xo tự động đẩy đĩa van đóng kín trở lại.

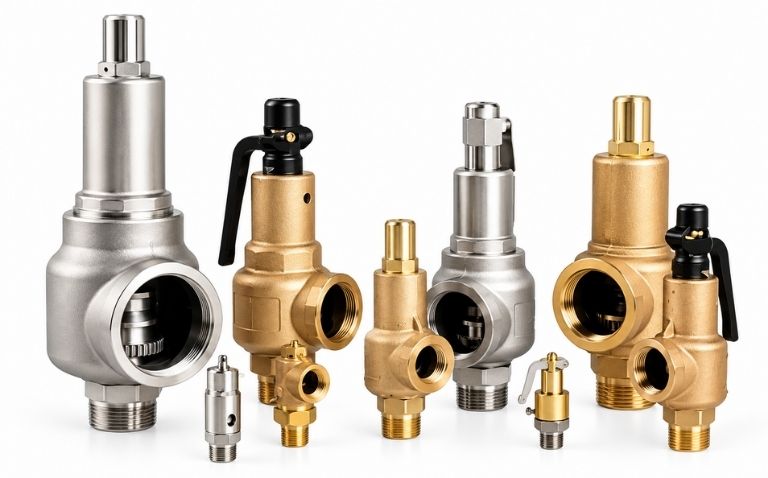

Phân loại van xả an toàn máy nén khí phổ biến hiện nay
Phân loại theo chất liệu chế tạo
- Van an toàn bằng đồng: Kích thước nhỏ gọn (DN15 - DN50), phản ứng nhanh, giá thành rẻ. Thích hợp cho máy nén khí piston, máy nén khí mini, xưởng cơ khí nhỏ.
- Van an toàn Inox 304: Chống ăn mòn, chịu nhiệt độ cao, độ bền vượt trội. Phù hợp cho môi trường ẩm ướt và vi sinh.
- Van an toàn bằng gang / thép: Chịu áp lực cực lớn, cấu tạo bền chắc. Sử dụng rộng rãi cho hệ thống khí nén công nghiệp nặng, nhà máy cỡ lớn.
Phân loại theo dải áp suất và nguồn gốc xuất xứ
Thay vì phụ thuộc vào từng hãng máy nén khí cụ thể, người dùng thường lựa chọn van an toàn dựa trên thông số áp suất hệ thống.
Hiện nay trên thị trường có các dòng van an toàn nhập khẩu chính hãng từ Đài Loan, Trung Quốc, Malaysia, Châu Âu... Các thiết bị này đều đáp ứng tiêu chuẩn kiểm định khắt khe, dải áp suất làm việc đa dạng (phổ biến từ 8 bar, 10 bar đến 16 bar).
Đặc biệt, chúng được thiết kế chân ren tiêu chuẩn, tương thích để thay thế và lắp đặt cho mọi hệ thống máy nén khí trục vít hay piston hiện có trên thị trường.

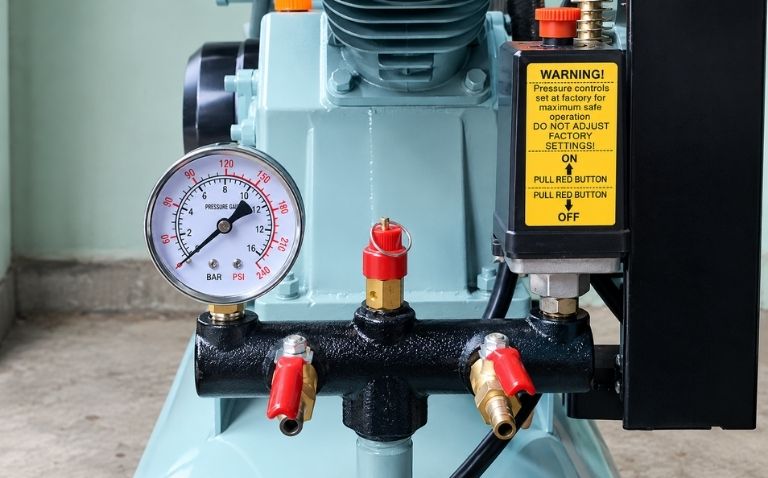

Hướng dẫn chỉnh van an toàn máy nén khí đúng kỹ thuật
Việc điều chỉnh van an toàn máy nén khí cần thực hiện đúng thông số kỹ thuật để đảm bảo van mở xả khi áp suất vượt giới hạn cho phép. Quy trình cơ bản gồm các bước sau:
Bước 1: Ngắt máy và xả áp
- Tắt nguồn máy nén khí, khóa nguồn và xả hết áp suất trong bình về 0 trước khi thao tác. Chuẩn bị các dụng cụ như cờ lê, tua vít…và đồng hồ áp suất để theo dõi trong quá trình điều chỉnh.
Bước 2: Tháo bộ phận bảo vệ
- Tháo nắp chụp hoặc tay giật phía trên của van an toàn để lộ ra vít hoặc đai ốc điều chỉnh lực nén lò xo bên trong.
Bước 3: Điều chỉnh áp suất cài đặt
- Xác định áp suất mở van: Mức cài đặt phải phù hợp với thông số của nhà sản xuất, áp suất làm việc và áp suất thiết kế của bình chứa khí nén.
- Điều chỉnh vít: Với loại van có cơ cấu điều chỉnh, vặn vít theo chiều kim đồng hồ để tăng áp suất mở van và ngược chiều kim đồng hồ để giảm áp suất.
- Kiểm tra áp suất: Theo dõi đồng hồ đo trong quá trình kiểm tra để xác định van có mở đúng mức áp suất yêu cầu hay không. Nếu chưa đạt, điều chỉnh từng bước nhỏ và kiểm tra lại.
- Cố định cài đặt: Khi đạt mức áp suất yêu cầu, siết chặt ốc hãm để cố định vị trí vít, tránh thay đổi trong quá trình vận hành.
Bước 4: lắp ráp lại và kiểm tra
- Sau khi đạt thông số yêu cầu, siết chặt cơ cấu hãm, lắp lại nắp bảo vệ và kiểm tra khả năng xả áp của van. Nếu van không mở đúng mức cài đặt hoặc có dấu hiệu rò rỉ, cần ngừng vận hành và để kỹ thuật viên/đơn vị kiểm định xử lý.
Lưu ý quan trọng
- Cài đặt đúng áp suất: Áp suất mở van phải phù hợp với áp suất làm việc và không vượt quá áp suất thiết kế của bình chứa.
- Không tự ý tăng áp: Không điều chỉnh van vượt giới hạn của nhà sản xuất để tránh nguy cơ quá áp, hư hỏng hoặc mất an toàn cho hệ thống.
Quy định chung về kiểm định van an toàn cho máy nén khí
Kiểm định van an toàn máy nén khí là yêu cầu pháp lý bắt buộc đối với thiết bị có yêu cầu nghiêm ngặt về an toàn lao động, nhằm đảm bảo khả năng chịu áp lực và ngăn ngừa rủi ro sự cố.
Căn cứ pháp lý và tính bắt buộc
- Căn cứ: Tuân thủ các quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với thiết bị chịu áp lực, được quy định cụ thể tại các văn bản quy phạm pháp luật (như Thông tư số 36/2019/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội).
- Tính bắt buộc: Van an toàn phải được kiểm định trước khi đưa vào vận hành, kiểm định định kỳ trong quá trình sử dụng và kiểm định bất thường sau khi sửa chữa lớn.
Các hình thức kiểm định
- Kiểm định lần đầu: Thực hiện trước khi đưa thiết bị vào sử dụng chính thức.
- Kiểm định định kỳ: Thực hiện theo chu kỳ quy định để đánh giá độ tin cậy và áp suất mở van thực tế.
- Kiểm định bất thường: Tiến hành sau khi van được sửa chữa, thay thế linh kiện hoặc khi có nghi ngờ về độ chính xác và an toàn của thiết bị.
Chu kỳ kiểm định
Thời hạn kiểm định định kỳ của van an toàn thường được tiến hành đồng thời với chu kỳ kiểm định của bình chứa khí nén đi kèm:
- Thời hạn thông thường (3 năm/lần): Áp dụng cho thiết bị hoạt động trong điều kiện tiêu chuẩn và có thời gian sử dụng dưới 12 năm.
- Thời hạn rút ngắn (1 - 2 năm/lần): Áp dụng khi thiết bị đã vận hành trên 12 năm, làm việc trong môi trường có tính ăn mòn cao, dễ cháy nổ, hoặc theo khuyến cáo từ nhà sản xuất.
Do van an toàn thuộc nhóm thiết bị áp lực có nguy cơ cháy nổ cao, việc kiểm định van an toàn khí nén và tuân thủ quy trình an toàn là bắt buộc đối với mọi doanh nghiệp:
Các lỗi thường gặp khi sử dụng van an toàn máy nén khí
Trong quá trình sử dụng, van an toàn có thể gặp một số sự cố. Dưới đây là các lỗi phổ biến cùng nguyên nhân và cách xử lý chuẩn kỹ thuật:
Van không mở khi quá áp
- Nguyên nhân: Áp suất cài đặt quá cao; lò xo bị kẹt cứng hoặc lão hóa; cặn bẩn, gỉ sét bám dính.
- Cách khắc phục: Điều chỉnh lại vít áp suất. Vệ sinh, bôi trơn lò xo. Thay thế van mới nếu lò xo hỏng.
Van mở liên tục / Không đóng kín
- Nguyên nhân: Bề mặt đĩa van bị mòn, trầy xước; có vật cản kẹt giữa đĩa van và đế van.
- Cách khắc phục: Tháo van làm sạch vật cản. Mài lại mặt tiếp xúc hoặc thay thế van mới.
Van bị rò rỉ khí nén
- Nguyên nhân: Gioăng làm kín bị lão hóa, nứt vỡ; mối nối ren bị lỏng.
- Cách khắc phục: Thay gioăng cao su/PTFE mới. Quấn thêm băng tan và siết chặt mối nối.
Van bị kẹt do gỉ sét
- Nguyên nhân: Môi trường làm việc ẩm ướt, đọng nước lâu ngày.
- Cách khắc phục: Tháo van vệ sinh bôi trơn. Cân nhắc đổi sang dòng van an toàn Inox 304 chống rỉ.
Tóm lại, van an toàn máy nén khí là thiết bị tuy nhỏ nhưng giữ vai trò quan trọng trong việc bảo vệ hệ thống khỏi nguy cơ quá áp. Nắm vững cấu tạo, nguyên lý, lựa chọn đúng thông số và tuân thủ nghiêm ngặt lịch kiểm định định kỳ là chìa khóa để giúp hệ thóng vận hành an toàn, bền bỉ và tránh được những rủi ro tiềm ẩn.
