Van an toàn chân không là thiết bị bảo vệ tự động, giúp ngăn ngừa hiện tượng áp suất âm xuất hiện trong các bồn chứa và hệ thống đường ống. Bài viết dưới đây sẽ phân tích chi tiết về cấu tạo, nguyên lý hoạt động, phân loại cũng như những ứng dụng thực tế của dòng van này trong các hệ thống công nghiệp.

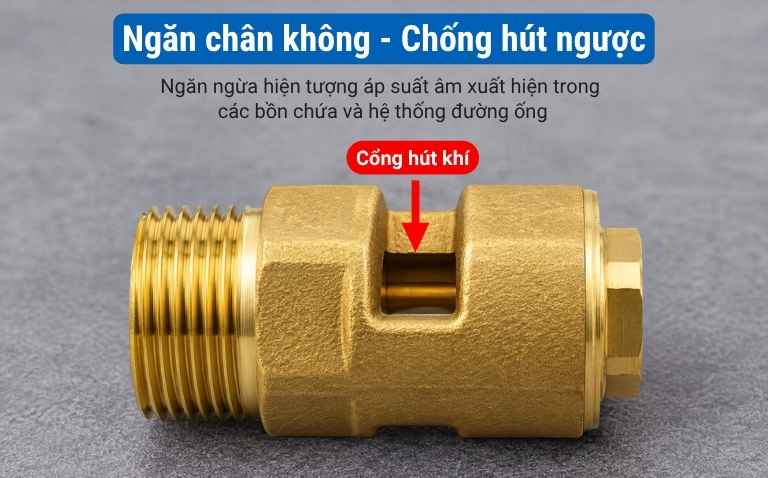

Van an toàn chân không là gì?
Van an toàn chân không hay còn gọi là van phá chân không, là loại van chuyên dụng tự động mở cho không khí từ bên ngoài đi vào bên trong đường ống hay bồn chứa khi áp suất bên trong giảm xuống thấp hơn áp suất khí quyển (áp suất âm). Nhờ đó giúp cân bằng lại áp suất, hạn chế tình trạng chân không gây móp méo hoặc hư hỏng thiết bị.
Cấu tạo và nguyên lý hoạt động van an toàn chân không
Cấu tạo van an toàn áp suất âm
Thân van an toàn áp suất âm thường đúc từ đồng thau, inox 304 hoặc inox 316 để chịu môi trường làm việc khắc nghiệt. Các bộ phận bên trong bao gồm đĩa van, trục van, lò xo định vị và gioăng làm kín PTFE hoặc EPDM.
Ngoài ra, van còn trang bị thêm nắp bảo vệ và lưới lọc bụi ở cửa hút gió. Lưới lọc này ngăn chặn côn trùng cùng tạp chất bên ngoài chui vào bồn khi van mở ra hút khí.

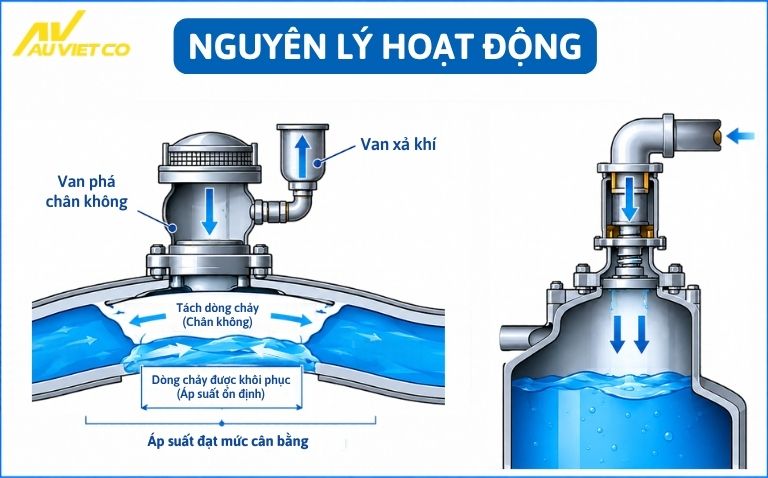

Cơ chế hoạt động van an toàn chân không
Van an toàn hoạt động dựa trên nguyên tắc chênh lệch áp suất để bảo vệ bồn chứa, đường ống hoặc thiết bị khỏi bị móp méo hay hư hỏng do áp suất bên trong giảm xuống thấp hơn áp suất khí quyển
Ở trạng thái vận hành bình thường, lực nén lò xo hoặc trọng lực giữ đĩa van ép chặt vào đế van, đảm bảo hệ thống kín. Áp suất bên trong cân bằng hoặc lớn hơn áp suất khí quyển xung quanh.
Khi áp suất bên trong giảm xuống thấp hơn áp suất bên ngoài, lực chênh lệch áp suất thắng lực lò xo và đẩy đĩa van nâng lên. Không khí bên ngoài lập tức tràn vào phá vỡ chân không.
Khi áp suất đạt mức cân bằng, lò xo tự động đưa đĩa van về vị trí đóng ban đầu.
Phân loại van an toàn chân không
- Thân đồng: Thường dùng kết nối ren. Ưu điểm là chống ăn mòn tự nhiên trong môi trường nước/hơi nước, thiết kế gọn nhẹ, giá thành hợp lý, phù hợp cho hệ thống đường ống nước nóng và thiết bị gia nhiệt quy mô vừa/nhỏ.
- Thân inox: Có kết nối ren hoặc mặt bích. Khả năng chịu nhiệt, chịu hóa chất tốt và đạt độ sạch cao, không làm ảnh hưởng đến lưu chất. Phù hợp sử dụng cho các bồn chứa lớn trong nhà máy thực phẩm, dược phẩm và hóa chất.
Ứng dụng thực tế trong van an toàn chân không công nghiệp
Lắp đặt bồn chứa và bình gia nhiệt
Trong các bồn chứa hóa chất, nước tinh khiết hoặc tank ngầm, quá trình bơm xả lưu chất diễn ra liên tục. Lắp đặt van an toàn chân không trên đỉnh bồn giúp bù khí kịp thời, bảo vệ bồn chứa không bị biến dạng do áp suất âm.
Đối với các thiết bị gia nhiệt như nồi hơi, cuộn sưởi và bộ trao đổi nhiệt, hơi nước sau khi truyền nhiệt sẽ ngưng tụ thành nước. Van giúp phá chân không cục bộ, hỗ trợ xả nước ngưng chảy qua bẫy hơi dễ dàng.
Lắp đặt đường ống hơi và nước
Trên các tuyến đường ống dẫn hơi nóng hoặc nước sạch kéo dài, hiện tượng thay đổi nhiệt độ đột ngột dễ tạo nên vùng chân không. Van giúp bảo vệ đường ống tránh khỏi hiện tượng móp ống và xáo trộn áp lực.
Doanh nghiệp có thể trang bị thêm các dòng van an toàn chuyên dụng khác để bảo vệ toàn diện cho hệ thống đường ống.

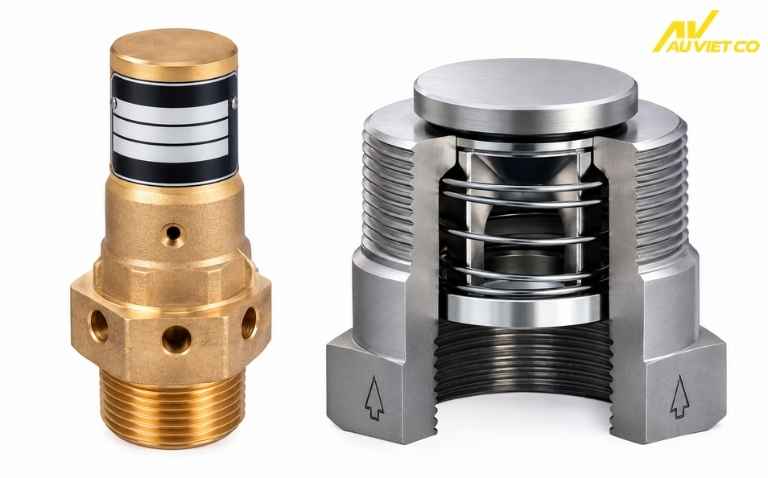

Lưu ý khi chọn mua van phá chân không
Lựa chọn dải áp suất và kết nối
Cần xác định chính xác lưu lượng không khí cần bù và dải áp suất âm kích hoạt mở van theo thiết kế hệ thống. Chọn kích thước đường ống nối ren hoặc mặt bích phù hợp để đảm bảo van đáp ứng đủ lưu lượng xả.
Lựa chọn sai kích cỡ hoặc dải áp suất có thể khiến van mở chậm, không bù đủ không khí để bảo vệ thiết bị. Do đó, cần đối chiếu kỹ thông số kỹ thuật của nhà sản xuất trước khi quyết định.
Lựa chọn vật liệu theo môi chất
Môi trường làm việc quyết định trực tiếp đến tuổi thọ của thiết bị. Với môi trường hơi nước và nước sạch, van đồng thau là lựa chọn tiết kiệm và hiệu quả.
Với môi trường hóa chất, môi chất có tính axit hoặc yêu cầu vi sinh, nên chọn thân van làm từ inox. Tùy theo nhu cầu xả áp dương hay âm, quý khách có thể chọn loại van an toàn phù hợp với công trình.
Hướng dẫn lắp đặt và bảo dưỡng van an toàn áp suất âm
Quy trình lắp đặt van an toàn chân không trên đỉnh hệ thống
- Van cần được lắp đặt theo hướng thẳng đứng tại vị trí trên cùng của đường ống hoặc trên nắp cabo bồn chứa. Đây là vị trí tập trung áp suất âm và giúp không khí hút vào dễ dàng.
- Trước khi lắp, kỹ thuật viên cần làm sạch các mối nối ren hoặc mặt bích để loại bỏ bavia và bụi bẩn. Việc lắp đặt đúng vị trí sẽ giúp thiết bị phản ứng chính xác khi xuất hiện chênh lệch áp suất.

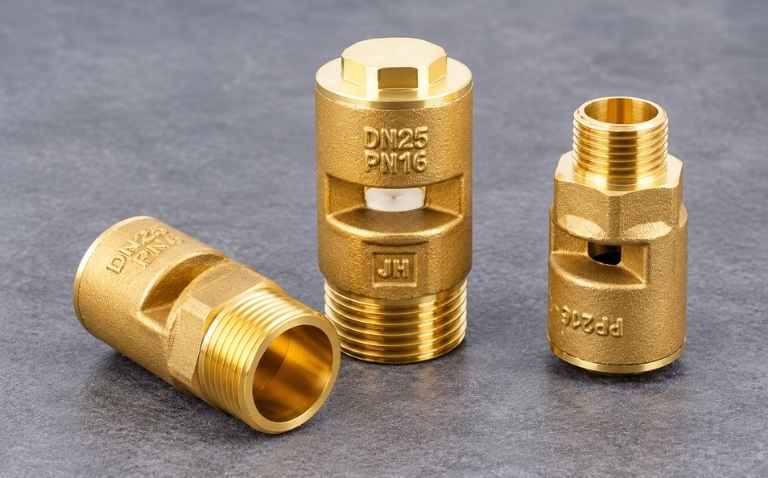

Kiểm tra định kỳ van xả chân không
- Người vận hành cần kiểm tra định kỳ bề mặt lưới lọc bụi bên ngoài để đảm bảo đường hút khí không bị bám bẩn hay tắc nghẽn. Bụi bẩn bám dày có thể làm giảm lưu lượng khí hút vào khi van kích hoạt.
- Thực hiện kiểm tra độ đàn hồi của lò xo và độ kín của gioăng màng định kỳ 6 tháng một lần. Việc bảo dưỡng đúng quy trình giúp thiết bị luôn sẵn sàng phản ứng khi xảy ra sự cố áp suất âm.
Trên đây là những chia sẻ của Van công nghiệp Âu Việt về van an toàn chân không. Việc nắm vững cấu tạo, nguyên lý hoạt động và quy chuẩn lắp đặt không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ bồn chứa cùng đường ống, đảm bảo an toàn và hiệu quả trong quá trình sử dụng.
