Van an toàn nồi hơi

  Van an toàn nồi hơi là thiết bị bảo vệ quan trọng trong các hệ thống lò hơi. Van có nhiệm vụ chính là xả bớt môi chất khi áp suất vượt quá mức cài đặt, giúp hạn chế nguy cơ quá áp, bảo vệ nồi hơi, đường ống và con người. Để hiểu rõ về dòng van này, mời các bạn cùng Van công nghiệp Âu Việt theo dõi ở bài viết dưới đây nhé!

Đôi nét về van an toàn nồi hơi

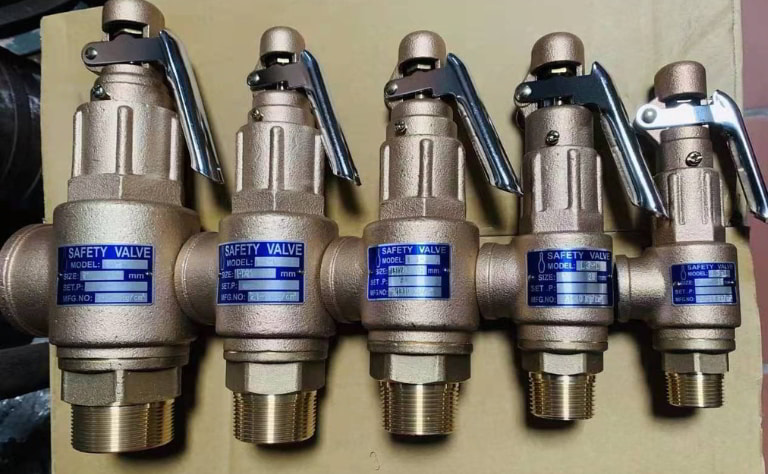

  Van an toàn nồi hơi hay van an toàn lò hơi là thiết bị được lắp đặt trên nồi hơi và hệ thống đường ống để tự động xả bớt hơi nóng ra ngoài khi áp suất bên trong lò vượt quá giới hạn cho phép. Nhờ đó, van giúp hạn chế nguy cơ quá áp, giảm thiểu hư hỏng thiết bị và đường ống, đồng thời góp phần đảm bảo an toàn trong quá trình vận hành.

  Phần lớn van an toàn lò hơi hoạt động tự động nhờ cơ cấu lò xo. Khi áp suất đạt đến mức cài đặt, lực tác động lên đĩa van thắng lực lò xo, van mở để xả hơi ra ngoài, khi áp suất giảm về mức an toàn, van tự động đóng lại. Tùy theo thiết kế một số model được tích hợp tay giật hoặc tay nâng để kiểm tra khả năng hoạt động của van và hỗ trợ xả hơi thủ công khi cần.

  Van an toàn nồi hơi thường được chế tạo từ các loại hợp kim cứng như inox, thép, gang với các kích cỡ thông dụng từ DN15- DN150. Với độ bền cao, khả năng chống chịu hiệu quả dòng van này là thiết bị không thể thiếu trong các nhà máy nhiệt điện, hệ thống tuabin, hệ thống sưởi…

  Van an toàn hơi thường được từ gang, thép và inox, đây là các loại vật liệu có độ bền cao và khả năng chịu áp suất, nhiệt độ tốt. Nhờ khả năng chịu áp suất, nhiệt độ và điều kiện làm việc khắc nghiệt, van được sử dụng rộng rãi trong nồi hơi, lò hơi công nghiệp, nhà máy nhiệt điện, hệ thống tuabin, đường ống hơi và hệ thống sưởi…

Cấu tạo của van an toàn nồi hơi

  Van an toàn được cấu tạo từ các bộ phận chính như:

• Thân van: Làm từ gang, thép, inox hoặc vật liệu phù hợp, có nhiệm vụ chịu áp lực, nhiệt độ và kết nối với đường ống bằng ren hoặc mặt bích.
• Đĩa van: Bộ phận trực tiếp đóng/mở van, giữ hơi khi áp suất ở mức bình thường và mở ra để xả áp khi quá áp.
• Lò xo: Tạo lực ép giữ đĩa van ở trạng thái đóng. Độ nén của lò xo liên quan trực tiếp đến áp suất cài đặt của van.
• Trục van: Truyền lực giữa cơ cấu lò xo và đĩa van, giúp van đóng mở đúng vị trí.
• Nắp van: Che chắn và bảo vệ các cơ cấu bên trong van.
• Bộ phận điều chỉnh áp suất: Dùng để điều chỉnh lực nén của lò xo theo mức áp suất cài đặt yêu cầu.
• Tay giật/tay nâng: Có trên một số model, dùng để kiểm tra khả năng hoạt động và hỗ trợ xả áp thủ công khi cần.

Nguyên lý hoạt động của van an toàn nồi hơi

Van an toàn nồi hơi hoạt động dựa trên áp lực của hơi nước lưu chuyển đường vào thông qua vòi phun đến lò hơi. Đĩa là nắp để vòi phun hoạt động đóng mở tùy thuộc vào mức áp lực đến từ lò hơi. Lò xo là bộ điều khiển áp suất.

  Khi nồi hơi xuất hiện áp lực hệ thống vượt quá mức quy định, vòi phun sẽ ghi nhận áp suất cao hơn từ phía đầu vào của van an toàn nồi hơi, mức áp suất trở nên cao hơn áp suất an toàn đã được cài mặc định trước của lò xo, do đó đĩa sẽ bắt đầu nhất và giải phóng 1 lượng lưu chất ra bên ngoài. Sauk hi hơi nước và áp suất bên trong giảm xuống dưới áp suất đặt của van an toàn nồi hơi, lò xo sẽ làm đóng đĩa van. Do đó van an toàn được đóng.

  Khi lắp đặt van an toàn, bạn nên chú ý việc kiểm tra trước khi hoạt động để đảm bảo chúng không bị hỏng hóc, dấn đến các sự cố không mong muốn trong hệ thống.

Thông số kỹ thuật của van an toàn nồi hơi - lò hơi

• Kích cỡ: DN15 – DN150
• Vật liệu thân van: Đồng, inox, thép, gang
• Ty van: inox 304, Inox 316
• Gioăng: EPDM
• Thiết kế: Có tay giật, không tay giật
• Kết nối: Lắp ren, nối bích.
• Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
• Áp lực làm việc tối đa: 16 bar
• Áp lực cài đặt: 0.2 bar đến 16 bar
• Nhiệt độ làm việc: 0 - 200 độ C
• Lưu chất sử dụng: Hơi nóng, nước nóng, khí…
• Xuất xứ: Malaysia, Trung Quốc, Thổ Nhĩ Kỳ
• Bảo Hành: 12 tháng
• Có đầy đủ chứng chỉ CO/CQ và Catalogue.
• Hàng có sẵn tại auvietco.com.vn

Phân loại van an toàn nồi hơi phổ biến

Theo nguyên lý hoạt động

• Van an toàn tác động gián tiếp: Bao gồm một van chính kết hợp với một van điều khiển phụ (pilot), trong đó van pilot kiểm soát áp suất để điều khiển hoạt động của van chính. Khi áp suất tăng cao, van pilot sẽ mở trước để kích hoạt van chính xả áp. Dòng này phù hợp với các hệ thống lò hơi công suất lớn, áp suất cao, đòi hỏi độ chính xác tuyệt đối và lưu lượng xả rất lớn.

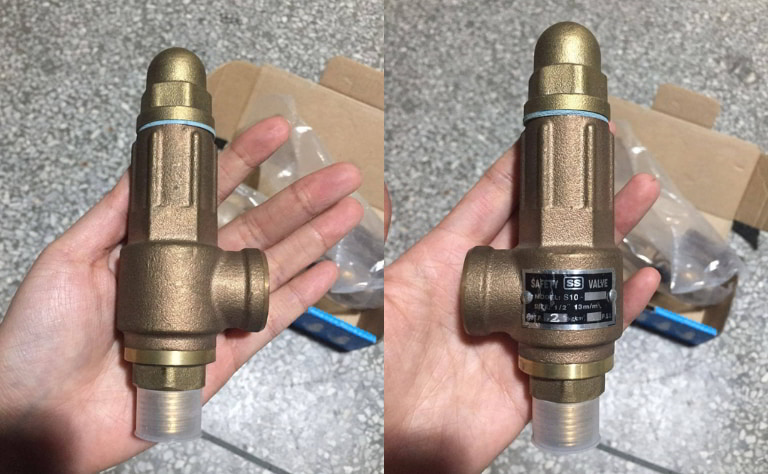

• Van an toàn tác động trực tiếp: Là loại van sử dụng lực nén của lò xo tác động trực tiếp lên đĩa van để giữ van ở trạng thái đóng. Khi áp suất môi chất vượt ngưỡng cài đặt, lực đẩy sẽ thắng lực lò xo, van mở và xả hơi. Loại này có cấu tạo đơn giản, thời gian phản hồi nhanh, chuyên dùng cho các hệ thống có áp suất và lưu lượng ở mức trung bình và thấp.

Theo vật liệu cấu tạo

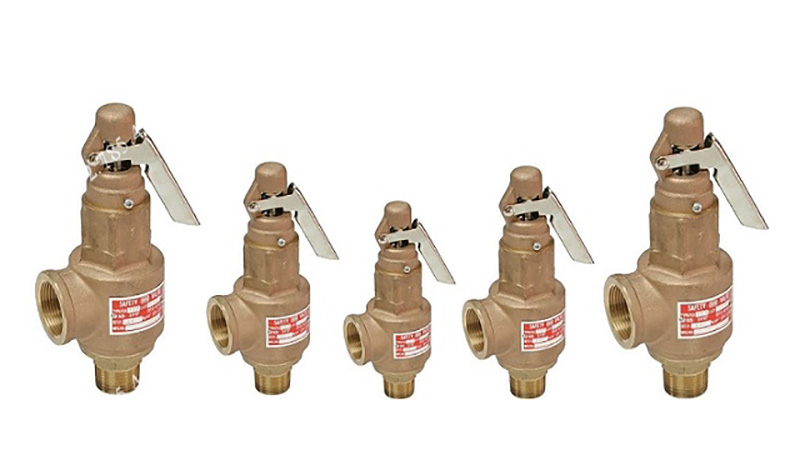

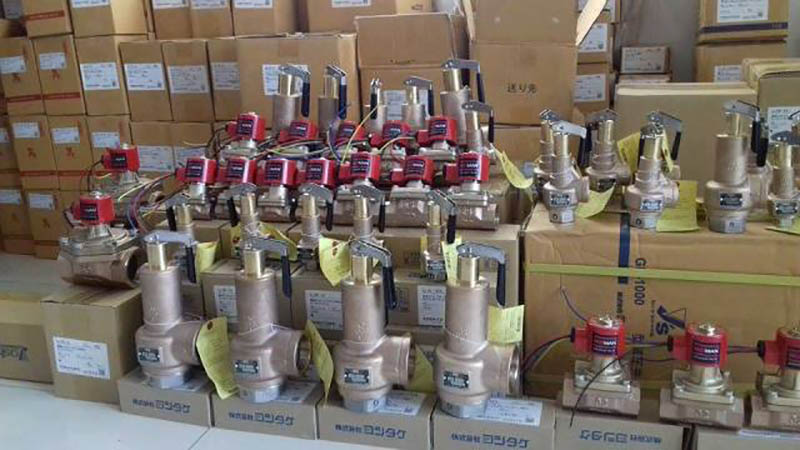

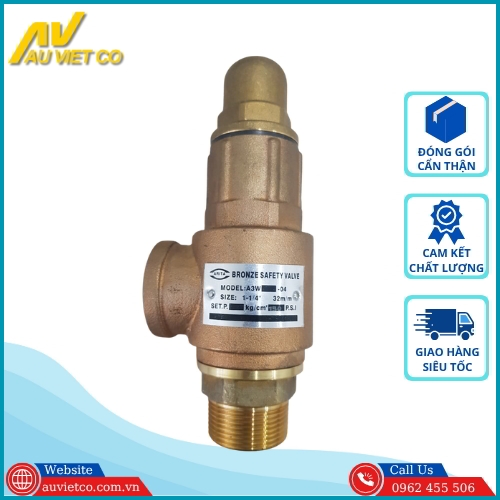

• Van an toàn đồng: Có thiết kế nhỏ gọn, thường dùng kiểu nối ren. Dòng van này phù hợp cho các hệ thống lò hơi mini, đường ống nước, khí hoặc hơi có kích thước nhỏ, áp suất và nhiệt độ ở mức vừa phải.
• Van an toàn gang: Thân van đúc chắc chắn, chi phí đầu tư hợp lý. Thường được sử dụng trong các hệ thống nước, nước nóng và một số ứng dụng công nghiệp. Khi dùng cho hơi nóng cần kiểm tra kỹ giới hạn nhiệt độ và áp suất của từng model.
• Van an toàn thép: Thường sử dụng thép carbon hoặc thép hợp kim, có độ bền cơ học cao và khả năng chịu áp suất, nhiệt độ tốt. Đây là lựa chọn phổ biến trong hệ thống hơi, nồi hơi và các thiết bị công nghiệp có điều kiện làm việc khắc nghiệt.

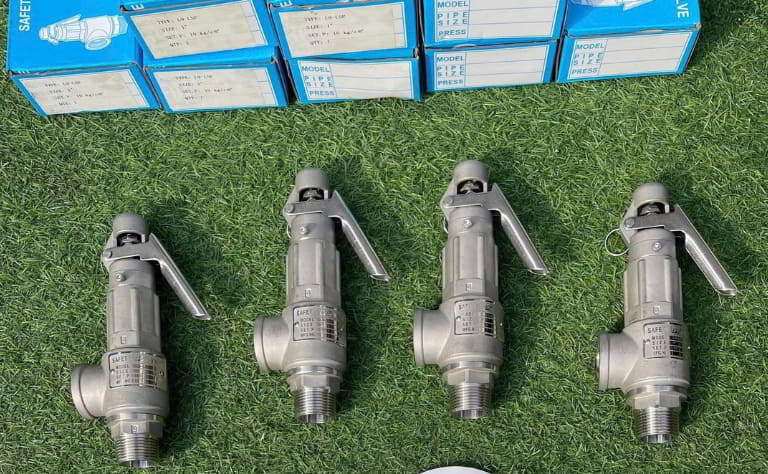

• Van an toàn inox: Có khả năng chống ăn mòn tốt, phù hợp với các hệ thống yêu cầu cao về vật liệu hoặc làm việc với môi chất có tính ăn mòn. Tùy điều kiện sử dụng có thể lựa chọn inox 304 hay inox 316.

Theo kiểu kết nối đường ống

• Van an toàn nồi hơi nối ren: Thiết kế gọn, nhẹ, thường sử dụng cho các đường ống có kích thước nhỏ từ DN15- DN50. Kiểu kết nối này thuận tiện cho việc tháo lắp và bảo dưỡng.

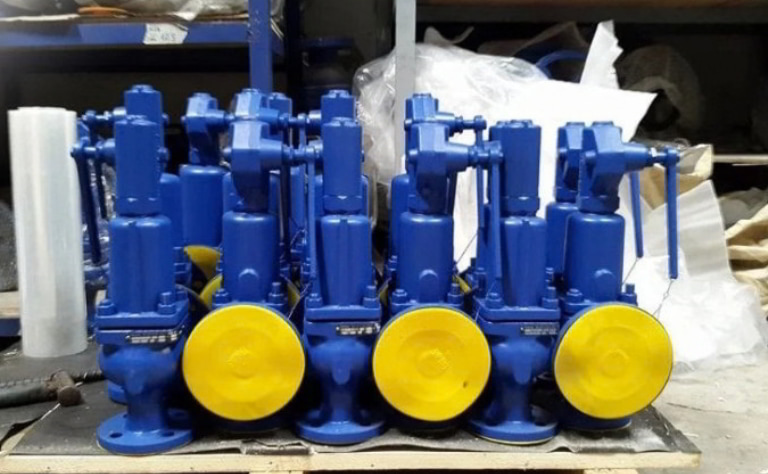

•  Van an toàn nồi hơi mặt bích: Thường dùng cho đường ống kích thước lớn từ DN50 trở lên hay hệ thống yêu cầu độ kín khít cao và kahr năng chịu áp lưc. Tùy model, van có thể sử dụng các tiêu chuẩn mặt bích như JIS, DIN, ANSI hay BS.

Theo cấu tạo nắp chụp và tay giật

• Van an toàn không tay giật (Nắp kín): Thiết kế thân kín hoàn toàn để ngăn chặn tuyệt đối tình trạng rò rỉ hơi hoặc môi chất qua trục tay gạt, phù hợp cho các môi trường vận hành kín và nghiêm ngặt. Van chủ yếu hoạt động tự động dựa trên áp suất môi chất và lực của lò xo. Khi áp suất đạt mức cài đặt, van mở để xả áp và tự đóng lại khi áp suất giảm.

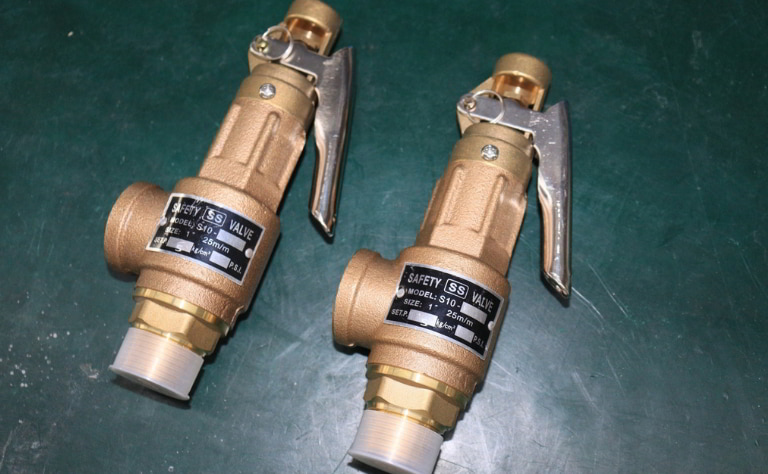

• Van an toàn có tay giật: Được trang bị thêm tay giật hay tay gạt bên ngoài, cho phép kỹ thuật viên kiểm tra độ nhạy của lò xo hoặc xả áp thủ công khi cần thiết. Đây là dòng rất được ưa chuộng trong vận hành lò hơi thực tế.

Đánh giá ưu và nhược điểm của van an toàn nồi hơi

Ưu điểm

• Bảo vệ hệ thống an toàn: Tự động xả áp khi áp suất vượt ngưỡng cài đặt, ngăn ngừa triệt để nguy cơ quá áp, cháy nổ nồi hơi hoặc biến dạng đường ống.
• Vận hành hoàn toàn tự động: Hoạt động dựa trên sự cân bằng giữa áp lực môi chất và lực đàn hồi của lò xo mà không cần sự can thiệp thủ công từ con người.
• Phản ứng nhanh, chính xác: Tự động mở xả áp ngay khi áp suất chạm ngưỡng cài đặt và tự đóng lại khi áp suất đã ổn định trở lại mức bình thường.
• Độ chính xác cao và linh hoạt: Cho phép cài đặt mức áp suất xả chuẩn xác thông qua hệ thống lò xo định chuẩn, có thể chọn loại có tay giật/tay nâng để kiểm tra độ nhạy hoặc xả áp thủ công khi cần.
• Thiết kế đa dạng: Dải kích thước rộng (thường từ DN15 đến DN150), đa dạng vật liệu (đồng, gang, thép carbon, inox) và kiểu kết nối (nối ren, mặt bích) phù hợp với mọi quy mô hệ thống.
• Độ bền và hiệu suất cao: Thiết kế chắc chắn, chịu được nhiệt độ và áp suất lớn; nhiều model được phủ sơn epoxy bên ngoài để chống oxy hóa, chống bám bụi và tăng tuổi thọ.

Nhược điểm

• Giới hạn kích thước và lưu lượng: Van thường có kích thước vừa và nhỏ, phù hợp với các hệ thống có lưu lượng xả không quá lớn.
• Yêu cầu cài đặt chính xác: Áp suất cài đặt phải phù hợp với áp suất làm việc của nồi hơi. Cài đặt sai có thể khiến van xả sớm hoặc không mở kịp khi xảy ra quá áp.
• Cần kiểm tra, bảo dưỡng định kỳ: Các bộ phận như lò xo, đĩa van và gioăng có thể bị hao mòn, kẹt hoặc rò rỉ do làm việc lâu dài ở nhiệt độ và áp suất cao.
• Có thể gây tiếng ồn và rung động: Khi van mở để xả hơi áp suất cao, dòng hơi thoát ra nhanh có thể tạo tiếng ồn lớn và gây rung động cho đường ống.

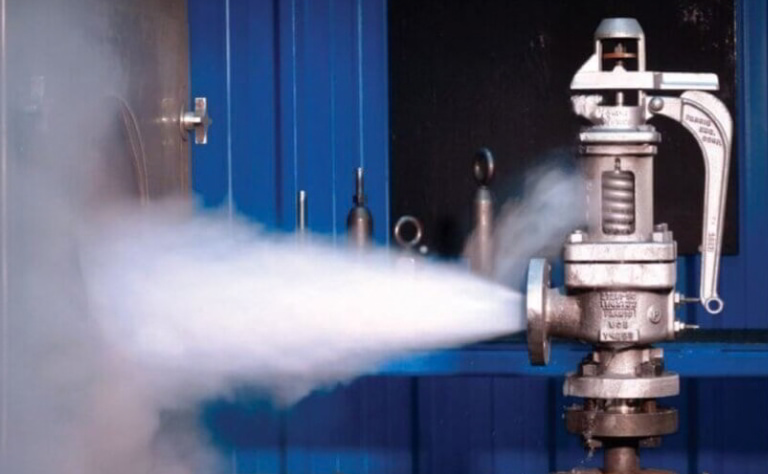

Ứng dụng thực tế của van an toàn nồi hơi

  Van an toàn nồi hơi công nghiệp được sử dụng tại nhiều hệ thống cần kiểm soát và bảo vệ trước tình trạng quá áp, một số ứng dụng tiêu biểu như:

• Lò hơi, nồi hơi công nghiệp: Bảo vệ thân lò và đường ống hơi khi áp suất tăng vượt mức cho phép.
• Hệ thống hơi nóng và nước nóng: Lắp trên bình chứa, đường ống và thiết bị gia nhiệt để xả áp khi áp suất tăng cao.
• Ngành thực phẩm và đồ uống: Lắp đặt trong các nồi hấp, nồi tiệt trùng, hệ thống sấy khô hoặc thanh trùng sữa nhằm duy trì áp lực hơi ổn định, đảm bảo an toàn cho dây chuyền.
• Ngành dệt nhuộm và may mặc: Bảo vệ hệ thống hơi, máy sấy, máy ủi công nghiệp và các dây chuyền nhuộm vải.
• Nhà máy hóa chất, dược phẩm: Kiểm soát áp suất hơi bão hòa trong các thiết bị phản ứng, nồi cô đặc và hệ thống sấy dược liệu (yêu cầu vật liệu van tương thích với môi chất).
• Hệ thống sưởi và HVAC: Ứng dụng trong các hệ thống nước nóng, hơi và thiết bị trao đổi nhiệt tại nhà máy, tòa nhà, bệnh viện.
• Hệ thống khí nén: Thực hiện xả áp tự động khi áp suất vượt mức giới hạn cài đặt.
• Khu dịch vụ (Spa, phòng xông hơi, giặt là): Duy trì áp suất cho máy tạo hơi nước và nồi hơi mini phục vụ thiết bị là ủi hoặc phòng xông

Những lưu ý khi lựa chọn và sử dụng van an toàn nồi hơi

  Để van an toàn hoạt động chính xác và bảo vệ nồi hơi hiệu quả, cần lưu ý các yếu tố sau:

• Chọn đúng áp suất cài đặt theo yêu cầu của nồi hơi và hệ thống, tránh việc xả quá sớm hoặc không xả kịp thời khi xảy ra quá áp.
• Kiểm tra môi chất và điều kiện làm việc như nhiệt độ, áp suất để lựa chọn vật liệu thân van, gioăng và các bộ phận bên trong phù hợp với điều kiện vận hành.
• Chọn đúng kích thước (DN) và khả năng xả theo công suất thiết bị cần bảo vệ.
• Chọn đúng kiểu kết nối ren hay mặt bích. Đối với van mặt bích cần lưu ý tiêu chuẩn mặt bích để đảm bảo quá trình lắp đặt chắc chắn, kín khít.
• Lắp van đúng kỹ thuật, tuân thủ hướng dẫn của nhà sản xuất về tư thế lắp đặt và hướng dòng chảy. Đường xả cần được bố trí an toàn, thông thoáng và không bị cản trở.
• Không dùng van an toàn để điều tiết bởi van chỉ có chức năng bảo vệ hệ thống và xả áp khi quá giới hạn.

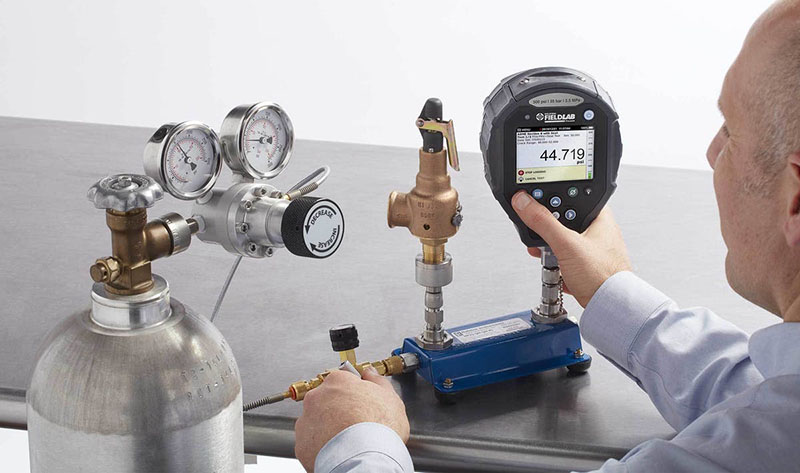

• Kiểm tra trước khi vận hành, đảm bảo van không bị kẹt, rò rỉ hoặc hư hỏng và các bộ phận liên quan hoạt động bình thường trước khi đưa nồi hơi vào vận hành.
• Đối với nồi hơi và hệ thống thuộc diện phải kiểm định, cần tuân thủ đầy đủ các yêu cầu về kiểm định, bảo dưỡng và an toàn trước và trong quá trình vận hành.
• Chỉ đưa nồi hơi vào hoạt động khi van an toàn và các thiết bị bảo vệ liên quan đã được kiểm tra, hiệu chỉnh và đáp ứng yêu cầu kỹ thuật.

Địa chỉ mua van an toàn nồi hơi chính hãng, sẵn kho

  Van Công Nghiệp Âu Việt cung cấp các dòng van an toàn nồi hơi, van an toàn hơi nóng, van an toàn hơi nước và van an toàn nước nóng với nhiều lựa chọn về kích thước, vật liệu và kiểu kết nối.

  Sản phẩm được lựa chọn theo từng yêu cầu của hệ thống, phù hợp cho lò hơi, đường ống hơi, nước nóng, khí nén và các ứng dụng công nghiệp.

Ưu điểm khi mua van an toàn tại Âu Việt:

• Sản phẩm chính hãng, nguồn gốc xuất xứ rõ ràng cung cấp đầy đủ CO, CQ, catalog, hóa đơn VAT theo yêu cầu.
• Hàng sẵn tại các kho Hà Nội và TP Hồ Chí Minh, giao hàng toàn quốc, đáp ứng nhanh nhu cầu của khách hàng từ thay thế, bảo trì và lắp đặt công trình, dự án lớn.
• Giá cạnh tranh, có chính sách chiết khấu tốt đối với các đơn hàng số lượng lớn và khách hàng dự án.
• Bảo hành chính hãng từ 12 tháng, đồng thời hỗ trợ xử lý khi phát sinh lỗi từ nhà sản xuất.
• Đội ngũ kỹ thuật viên nhiệt tình, am hiểu kỹ thuật sẵn sàng hỗ trợ khách hàng lựa chọn, lắp đặt cũng nhưng trong quá trình sử dụng sản phẩm.

 Nếu cần lựa chọn van an toàn nồi hơi theo thông số thực tế, khách hàng có thể liên hệ Van Công Nghiệp Âu Việt qua Hotline 0969 103 458 hoặc Ad Zalo để được tư vấn model phù hợp và báo giá chi tiết.
