Van Điện Từ Khí Nén Là Gì? Cấu Tạo Van Điện Từ Khí Nén

Đăng bởi Hoàng Bảo Long vào lúc 19/12/2022

Van điện từ khí nén là một thành phần trong các bộ phận kiểm soát áp suất. Là một bộ phận dùng để điều tiết dòng lưu chất chính là khí nén trong các hệ thống. Thời nay, công nghiệp hóa, hiện đại hóa đang ngày càng phát triển chính vì vậy đã sản xuất ra dòng van điện từ để đáp ứng tính linh hoạt trong vận hành hệ thống khi hoạt động, đặc biệt sẽ phải nhắc tới dòng van điện từ khí nén được sử dụng nhiều nhất từ trước tới nay trong công nghiệp. Vậy kính mời các bạn cùng tìm hiểu về dòng van này dưới bài viết sau đây.

Van điện từ khí nén là gì?

Van điện từ khí nén (Pneumatic solenoid valve) hay còn gọi là van đảo chiều khí nén. Đây là thiết bị dùng để đóng ngắt hay điều chỉnh hướng đi của khí nén tới các thiết bị sử dụng khí nén. Van có 2 dạng chính là van thường đóng- NC và van thường mở NO. Chúng sử dụng dòng điện với điện áp 220V, 24V, 110V hay 12V để hoạt động.

Van khí điện từ đa dạng về kích cỡ, chủng loại. Chúng được chế tạo từ các chất liệu gang, nhựa, inox, thép với các loại van 5/2, 5/3, 4/3, 3/2 hay 2/2. Dòng van này đang được sử dụng rộng rãi trong các hệ thống sản xuất ở các nhà máy, xí nghiệp trong công nghiệp. Với nhiệm vụ chính là đóng mở phân chia hay trộn lẫn khí nén từ máy nén khí hay từ dầu thủy lực.

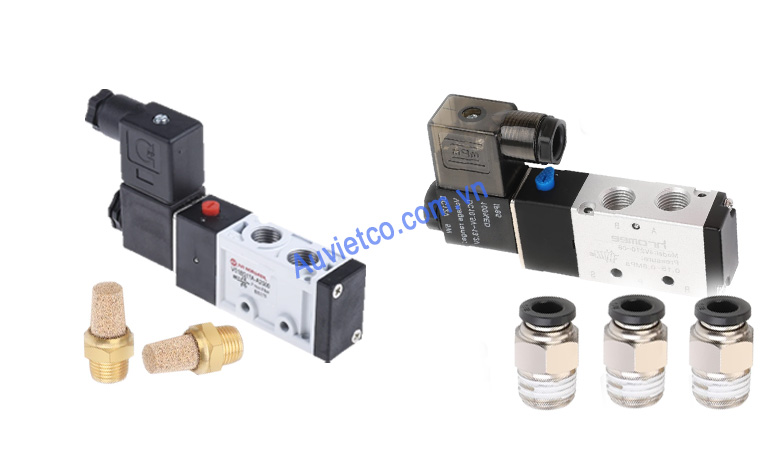

Van điện từ khí nén

Van điện từ đóng mở khí nén được Âu Việt nhập khẩu trực tiếp từ các thương hiệu van nổi tiếng như Artiart – Đài Loan, SMC – Nhật Bản, TPC – Hàn Quốc, STNC- Trung Quốc…Hàng sẵn tại kho Hà Nội và kho Hồ Chí Minh, bảo hành dài hạn, giá cạnh tranh nhất thị trường hiện nay.

Bài viết tham khảo: Van điện từ khí nén 5/2 là gì?

Cấu tạo van điện từ đóng mở khí nén

Van điện từ đóng mở khí nén rất đa dạng về mẫu mã, chủng loại. Tuy nhiên về cơ bản mỗi loại van điện từ khí nén đều được chế tạo từ các bộ phận chính như:

Thân van

Thân van được chế tạo từ các loại vật liệu inox, thép, gang, đồng…Đây là bộ phận được sử dụng để bảo vệ và kết nối với các cơ cấu khác của van. Trên phần than van có thiết kế cửa vào, cửa ra và cửa xả cho khí nén. Trong lòng của thân van là 1 khoản rỗng và được thiết kế khe rãnh để khí nén lưu thông qua.

  • Cửa vào: Là bộ phận dòng lưu chất đi vào bên trong.

  • Cửa ra: Van sẽ điều khiển dòng chảy của chất lỏng từ cửa vào đến cửa ra. Cửa ra cuối cùng của van được kết nối trực tiếp với hệ thống mục tiêu sử dụng khí nén. Cửa van nằm ở bên trong cổng ra và được kết nối với trục van cùng lò xo. Van điện từ khí nén 5/2 hay 5/3 có 2 cửa ra kí hiệu là A,B hay 2 và 4.

  • Cửa xả: Cửa xả van điện từ khí nén là bộ phận có tác dụng xả khí từ bên trong van ra môi trường bên ngoài. Với van điện từ 5/2 hay 5/3 cửa xả được kí hiệu là cổng R, S hay 3 và 5.

Cuộn coil điện

Cuộn coil van điện từ có hình trụ rỗng. Bên ngoài cuộn dây được bao phủ bởi 1 lớp vỏ thép và bên trong phần rỗng có 1 piston có thể chuyển động và chúng được kiểm soát bởi lò xo. Thông thường van điện từ có thể được trang bị 1 hay 2 cuộn coil điện.

Dây dẫn

Là phần kết cấu ngoài của van. Chúng được dùng để kết nối với nguồn điện để dẫn vào bên trong giúp cho van hoạt động.

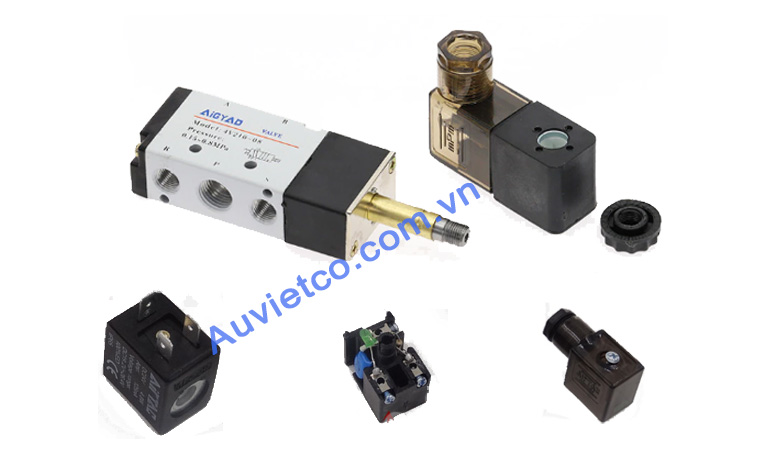

Các thành phần của van điện từ khí nén

Piston

Piston hay còn gọi là thanh trượt. Khi nhận được tín hiệu tác động piston này sẽ di chuyển qua lại. Chúng làm cho các chốt của van cũng theo đó mà di chuyển theo. Từ đó giúp đóng hay mở các cửa để khí nén có thể lưu thông qua van dễ dàng.

Bộ điều khiển

Là bộ phận có tác dụng điều khiển hoạt động của van. Đây là nơi tạo ra các tác động lên thanh trượt. Chúng giúp thanh trượt di chuyển qua lại và làm chốt van thay đổi vị trí. Từ đó tạo ra trạng thái đóng hay mở cho van.

Tác dụng của van điện từ khí nén

Tùy vào cấu tạo của van điện từ khí nén mà chúng sẽ có những tác dụng khác nhau. Cụ thể như

  • Van có tác dụng điều khiển hướng nên còn được gọi là van điều hướng.

Chức năng chính của van khí nén là điều khiển dòng khí nén đi qua nó nhằm mục đích đảm bảo an toàn cho hệ thống. Đồng thời chỉnh hướng khí nén để kịp thời cung cấp cho các thiết bị như bộ lọc, điều áp, xi lanh…

Cho nên trong ở bất kỳ hệ thống khí nén lớn hay nhỏ, quy mô từ đơn giản cho đến phức tạp đều lặt và sử dụng dòng van khí điện từ này.

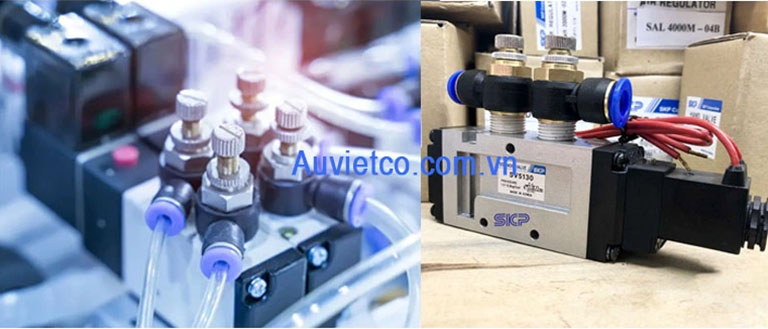

Ứng dụng của van điện từ khí nén trong đời sống công nghiệp

  • Điều khiển dòng chảy

Van điều áp khí nén điện từ được dùng để điều chỉnh và điều khiển lưu lượng, áp suất của dòng chảy để từ đó điều khiển dễ dàng tốc độ làm việc của xi lanh hay động cơ trong hệ thống. Mặc dù được đánh giá ít thông dụng và phổ biến hơn. Nhưng dòng van này vẫn được sử dụng trong 1 số hệ thống đặc biệt dưới 2 dạng chính là:

  1. Van khí nén có điều chỉnh bằng vít hay núm vặn
  2. Van khí nén cho chảy tự do theo 1 hướng nhất định và hạn chế dòng chảy ngược lại.

Trên đây là những chia sẻ của Âu Việt  về van điện về van điện từ khí nén là gì? Nguyên lý và cấu tạo cũng như các loại của van điện từ khí nén. Hi vọng những chia sẻ này của chúng tôi giúp khách hàng có thêm những kiến thức cơ bản để có thể lựa chọn những sản phẩm phù hợp với hệ thống và kinh phí của mình.

Mọi chi tiết cũng như toàn bộ thắc mắc của quý khách hàng về sản phẩm van điện từ có thể liên hệ trực tiếp qua Hotline: 0962 455 506 hoặc qua Email để được giải đáp cũng như tư vấn nhanh chóng nhất.
