Van Điện Từ 5/2 Là Gì? | Nguyên Lý - Cấu Tạo - Ứng Dụng |

Đăng bởi Hoàng Bảo Long vào lúc 19/12/2022

Van điện từ khí nén 5/2 là dòng van điện từ được sử dụng để cấp khí nén cấp khí nén cho các thiết bị từ đó giúp van đóng mở cũng như giúp các hệ thống hoạt động. Vậy van điện từ 5/2 là gì? Hãy cùng chúng tôi đi tìm hiểu đôi nét về dòng van điện từ khí nén này nhé!

Van điện từ 5/2 là gì?

Van điện từ khí nén là dòng van có tác dụng đóng ngắt hay điều chỉnh hướng của dòng khí nén.

Van điện từ 5/2 là dòng van đảo chiều khí nén có 5 cổng làm việc với 1 cửa vào và 1 cửa xả khí. Đây là dòng van điều khiển bằng xi lanh tác động kép. Chúng giúp điều chỉnh hướng dòng khí nén đi qua van và có tác dụng đóng hay ngắt.

Sơ đồ van điện từ 5/2

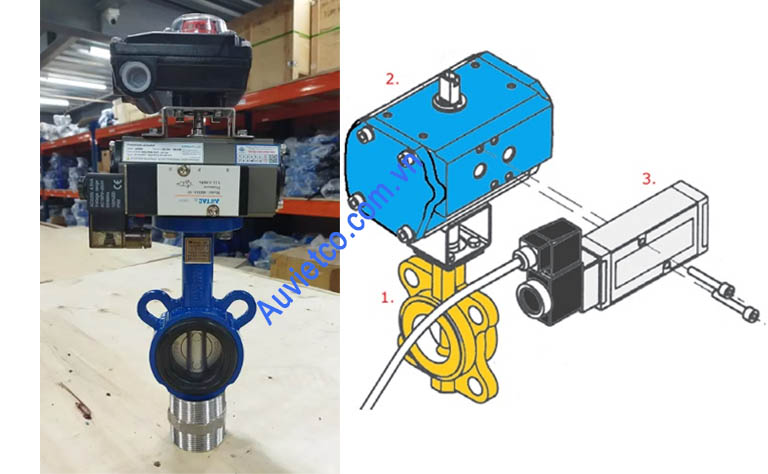

Van 5/2 sử dụng dòng điện với điện áp 220V hay 24V để điều khiển van hoạt động. Van được sử dụng để lắp đặt trên các đầu điều khiển khí nén ở van bi khí nén, van bướm khí nén, xy lanh khí hay các thiết bị khí nén với chức năng đóng mở cấp khí nén.

Van điện từ khí nén 5/2 được Âu Việt  nhập khẩu từ các nước có nền công nghiệp phát triển như Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc… Với đầy đủ chủng loại. Hàng sẵn kho Hà Nội và kho Hồ Chí Minh, giá cạnh tranh, bảo hành dài hạn và nhiều chế độ hậu mãi hấp dẫn.

Cấu tạo van điện từ 5/2

  • Thân van gồm 5 cửa và 2 vị trí

  • Đầu coi điện sử dụng dòng điện với điện áp DC24V hay AC220V

  • Piston là bộ phận nằm trong thân van dùng để đóng mở van

  • Nút đóng mở van  5/2

  • Lò xo đàn hồi

  • Các Bulong,ốc vít để cố định van

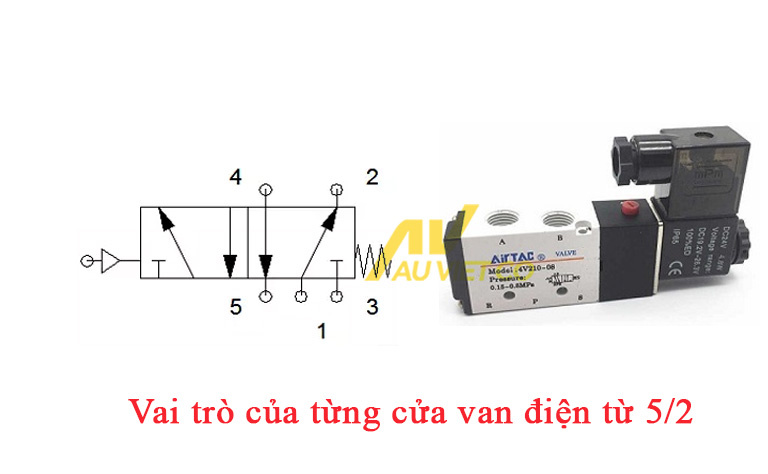

Vai trò của các cửa trên van điện từ khí nén 5/2:

  • Cửa 1 là cửa cấp khí vào van

  • Cửa 2 và 4 là cửa khí ra

  • Cửa 3 và 5 là cửa xả khí

Nguyên lý van điện từ khí nén 5/2

Van 5/2 có nguyên lý hoạt động tương đối đơn giản. Khi cấp điện piston sẽ dịch chuyển tạo lỗ mở cấp khí ra. Lúc này khí sẽ đi vào van và các hệ thống sử dụng khí nén. Khi ngắt nguồn điện, piston sẽ quay về vị trí ban đầu nhờ lực đàn hồi của lò xo nằm trong van và lỗ chặn khí. Khi đó van đóng và các lỗ thoát khí mở ra để khí nén đi ra ngoài.

Cụ thể van điện từ 5/2 ở trạng thái bình thường thì lỗ 1 thông lỗ 2, còn lỗ 4 sẽ thông với lỗ 5. Khi cấp điện thì khí nén đi vào van lỗ 1 sẽ thông với lỗ 4, lỗ 2 thông với lỗ 3 còn lỗ 5 sẽ bị chặn lại.

Các loại van điện từ khí nén 5/2 phổ biến hiện nay

  • Van điện từ khí nén 5/2 Airtac

Đặt hàng ngay: Van điện từ khí nén 5/2 Airtac 4V210-08

Đặt hàng ngay: Van Điện Từ Khí Nén 5/2 Airtac 4v110-06

  • Van điện từ khí nén 5/2 SMC

  • Van điện từ khí nén 5/2 TPC

  • Van điện từ khí nén 5/2 Festo

  • Van điện từ khí nén 5/2 STNC

  • Van điện từ khí nén 5/2 YPC

Ứng dụng van điện từ 5/2

Van điện từ 5/2 là dòng van điện từ khí đang được sử dụng phổ biến trong nhiều hệ thống hiện nay. Tiêu biểu như:

  • Lắp đặt với các đầu điều khiển khí nén để điều khiển các loại van bi, van bướm, van y xiên..

  • Lắp đặt với các xy lanh khí nén, các hệ thống đóng mở cấp khí nén tự động
  • Lắp đặt trong các hệ thống khí nén ở các nhà máy, xí nghiệp, khu công nghiệp, khu chế xuất…

Trên đây là chia sẻ của chúng tôi Âu Việt  về van điện từ 5/2. Hy vọng những chia sẻ này giúp khách hàng hiểu rõ hơn về dòng van này như cấu tạo, nguyên lý làm việc hay ứng dụng của van. Liên hệ ngay Hotline: 0962 455 506 của chúng tôi để được tư vấn và báo giá van điện từ nhanh nhất nhé !
