Van bướm điều khiển điện tuyến tính xuất xứ Hàn Quốc - Đài Loan là sự lựa chọn được đánh giá rất tốt khi đáp ứng đầy đủ về chất lượng và chi phí thấp ở Việt Nam. Giới thiệu chi tiết về các hãng van bướm điện tuyến tính xuất xứ Đài Loan phân phối tại Van công nghiệp Âu Việt trên thị trường Việt Nam.
1. Giới thiệu van bướm điều khiển điện tuyến tính
Van điều khiển tuyến tính là van tự động đóng mở hoặc điều tiết dòng chảy theo 1 góc cài đặt trước. Có nghĩa là so với dòng van ON/OFF thông thường thì van tuyến tính sẽ cho ta lựa chọn được những góc đóng mở khác nhau nhằm đáp ứng khả năng điều tiết dòng chảy của từng loại van cụ thể.
Van bướm điều khiển điện được lắp đặt thêm bộ điều khiển tuyến tính để nhận tín hiệu 4 - 40mA đầu vào từ đó van sẽ đóng mở tương ứng với các góc mở khác nhau (4mA van sẽ đóng, 20mA van mở hoàn toàn), bao gồm các góc mở như: 10 độ, 20, 30, 45, 60...90 độ. Tín hiệu đầu vào thường được lấy từ các thiết bị cảm biến như: cảm biến nhiệt độ, áp suất, lưu lượng, ngoài ra còn có đồng hồ tiếp điểm điện 3 kim.
2. Cấu tạo van bướm điện tuyến tính

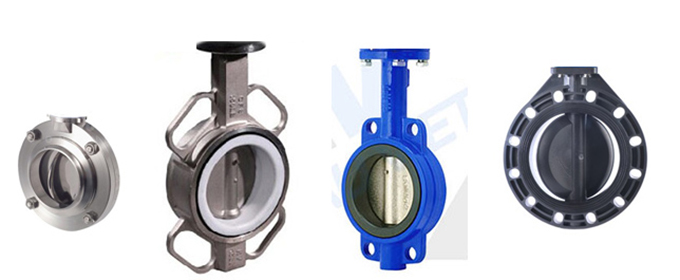

a. Phần thân van bướm
Chất liệu: Gang, nhựa, inox 304, 316, 201
Đĩa: Inox, gang, nhựa…
Đệm: Cao su, Teflon …
Trục: Inox, thép không rỉ …
Kiểu lắp: Mặt bích (LUG) hoặc kiểu kẹp (Wafer)
b. Bộ điều khiển điện
Dạng: Tuyến tính
Thời gian đóng mở: 15s - 20s - 30s - 40s - 45s - 60s đóng/mở chậm nên không gây hiện tượng sốc áp trong đường ống an toàn tuyệt đối.
Có thiết kế thêm tay quay vô lăng hoặc lục lăng để vận hành cơ khi cần thiết
3. Nguyên lý hoạt động van bướm điều khiển điện tuyến tính
Van bướm điều khiển điện tuyến tính sẽ sử dụng động cơ điều khiển Modulating type với tín hiệu điều khiển dạng 4 - 20mA hoặc 0 - 10V DC. Với tín hiệu ngõ vào analog sẽ giúp chúng ta điều khiển đóng mở van theo các góc theo tín hiệu đưa vào đồng thời giúp chúng ta kiểm soát được vị trí van ở góc mở hiện tại là bao nhiêu độ ví dụ: 20 độ - 40 độ - 60 độ - 90 độ thông qua màn hình điều khiển từ xa.
Thông thường van bướm điện tuyến tính thay đổi chiều quay (thuận, nghịch) thông qua các switch. Với tiêu chuẩn IP67 van phù hợp sử dụng được trên nhiều điều kiện môi trường khác nhau.
4. Thông số kỹ thuật van bướm điều khiển điện tuyến tính
Loại: Van tuyến tính dùng để điều tiết đóng mở theo góc được cài đặt trước.
Size: DN50 – DN1200
Phần van bướm: thân inox, gang, thép, gioăng cao su EPDM, TEFLON
Bộ điều khiển: Vỏ được làm từ hợp kim nhôm đúc nguyên khối, đạt tiêu chuẩn IP67
Điện áp sử dụng: 220VAC – 380VAC
Bộ điều khiển được làm bằng hợp kim nhôm đạt tiêu chuẩn IP 67 hoặc IP 68
Loại van bướm kẹp hoặc mặt bích.
Áp suất hoạt động: PN16
Nhiệt độ làm việc: 10 – 200ºC
Lưu chất sử dụng: Nước, nước thải, hóa chất, dầu, khí, hơi…
Hãng sản xuất: Haitima, Jaki, Kosa, Aloha
Nhận xét: Nhìn chung van bướm điện Đài Loan và Hàn Quốc được sử dụng ưa chuộng tại VN. Van xuất xứ Hàn Quốc được đánh giá cao hơn chút về mẫu mã và độ bền so với Đài Loan và có giá cao hơn.
5. Đánh giá van bướm điều khiển điện tuyến tính
a. Ưu điểm
Là dạng cải tiến của loại van bướm điện ON/OFF, dòng van tuyến tính dần đang dần được thay thế vào.
Van đa dạng mẫu mã kích thước phù hợp với nhiều loại hệ thống đường ống
Vật liệu đa dạng cho các môi trường khác nhau như lỏng , khí , hơi, ăn mòn… và chịu được nhiệt độ cao, áp lực làm việc lớn.
Điều khiển hoàn toàn tự động không tốn sức người
Sử dụng tiện lợi bằng các nguồn điện áp sẵn có như 220V, 24V, 380V để vận hành các van có kích cỡ từ DN50 – DN600
Đóng mở an toàn,thời gian đóng mở nhanh 8 - 20s.
Cấu tạo đơn giản bằng 2 bộ phận: van bướm và bộ điều khiển điện nên việc lắp đặt cũng như bảo dưỡng, thay thế dễ dàng.
Có tiêu chuẩn chống thấm IP67, IP68 khả năng chống chịu, đa dạng lựa chọn cho môi trường mình cần.
b. Nhược điểm
Van bướm dùng để điều tiết dòng chảy chưa đạt hiệu quả cao như những dòng van chuyên điều tiết khác như van cầu
Chi phí khá cao,
6. Ứng dụng của van bướm điều khiển điện tuyến tính
Van bướm điều khiển điện tuyến tính được ứng dụng cho các hệ thống cần điều tiết lưu lượng chất lỏng hóa chất, khí, hơi. Lựa chọn chính xác loại van phù hợp với hệ thống của mình để đạt được hiệu quả tốt nhất.
Ngành xử lý nước thải
Trong hệ thống cấp nước sạch
Ngành sản xuất chế biến gỗ, bột giấy, bột săn, than
Ngành thực phẩm, dược
Ứng dụng trong công nghiệp được sử dụng trong các hệ thống nhà máy xử lý nước đa dụng(ước sạch, thải...), nhà máy xi măng, gỗ, thép, than đá; nhà máy xăng, dầu, các dung dịch hoá chất ...
Van công nghiệp Âu Việt đơn vị cung cấp các dòng van bướm điều khiển điện tuyến tính, được nhập khẩu chính hãng trực tiếp từ nhà máy sản xuất. Chúng tôi cam kết với Quý khách hàng:
Sản phẩm chính hãng, được kiểm tra nghiêm ngặt để đảm bảo hiệu suất hoạt động ổn định.
Cung cấp đầy đủ giấy tờ về sản phẩm như CO - CQ - Catalogue - Packing List,...
Đội ngũ kỹ thuật hơn 7 năm kinh nghiệm trong ngành có thể giải đáp toàn bộ những vấn đề mà Quý khách hàng gặp phải.
Thời gian bảo hành chính hãng lên tới 12 tháng.
Ngoài những thông tin trên quý khách cần hỗ trợ thêm về sản phẩm van bướm điều khiển điện tuyến tính vui lòng liên hệ HOTLINE: 0962 455 506 hoặc qua Email: kdauviet3@gmail.com để được giải đáp nhanh nhất và chính xác nhất
