Van điện từ dùng cho nước hoạt động như thế nào?

Đăng bởi Nguyễn Tuấn Anh vào lúc 22/01/2019

  Van điện từ nước không còn quá xa lạ đối với mọi người hiện nay, Gần như mọi thiết bị, hệ thống nước đều có lắp đặt dòng van điện này. Ví dụ như trong máy giặt, máy lọc nước,... nhưng chưa thể nắm rõ đặc điểm cấu tạo và cách hoạt động của nó.  Nội dung trong bài bên dưới sẽ chia sẻ thông tin về nguyên lý làm việc của van điện từ cho bạn đọc tham khảo.

Giới thiệu về dòng van điện từ dùng cho nước

Van điện từ có tên gọi quốc tế là Solenoid Valve hay ở Việt Nam thường gọi là “Van Solenoid”. Van điện từ có rất nhiều ứng dụng khác nhau như: sử dụng trong khác hệ thống nước, hệ thống hơi, khí nén, dầu, dung dịch hóa chất, acid… Cơ bản van điện từ hoạt động khi được cấp điện và hoạt động nhờ lực điện từ (đúng như tên gọi của nó)

Ở đây tôi xin giới thiệu với các bạn loại van điện từ thông dụng nhất hiện nay là dùng cho hệ thống nước.

Cấu tạo của van điện từ dùng cho môi trường nước

Van có cấu tạo 2 phần chính là:

Coil van: Bộ phận được cấp điện vào sẽ sinh ra lực từ trường và sinh ra lực đẩy hoặc hút pit tông ở thân van

Cuộn coil van điện từ nước

Thân van: Là bộ phận đóng mở cho môi chất chả qua. Thường được làm từ đồng, inox, nhựa, gang ... .

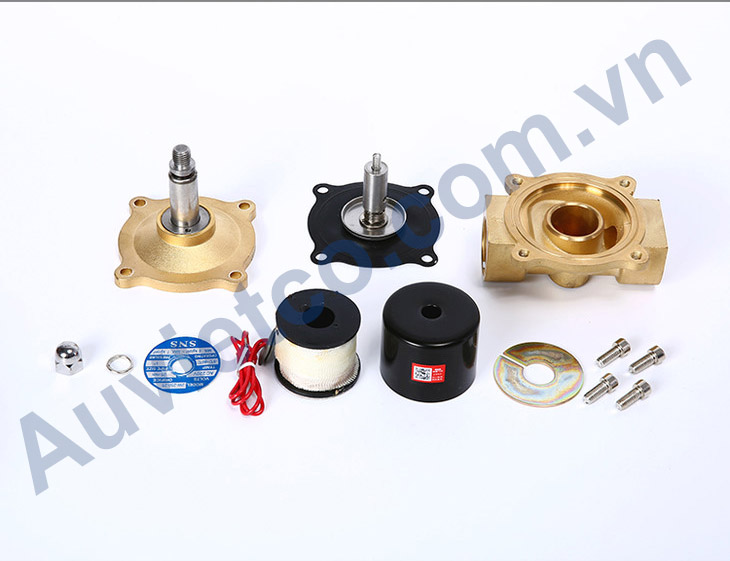

Bộ phận cấu tạo van điện từ nước

Nguyên lý hoạt động của van điện từ solenoid dùng cho nước



Được chia thành hai loại: Thường mở và Thường đóng

Van điện từ thường mở: Khi Solenoid được cấp nguồn, van được đóng lại và khi solenoid bị ngắt nguồn, van được mở ra.

Van solenoid thường đóng: Khi Solenoid được cấp điện, van được mở ra và khi solenoid là de-energized, van được đóng lại.

Van điện từ dùng cho nước tác động trực tiếp: Khi nguồn được bật, cuộn dây điện từ tạo ra lực điện từ, trực tiếp hút lõi van và lõi van chuyển vị. Khi nguồn bị tắt, lực điện từ biến mất và ống được đặt lại vào lò xo.

Nguyên lý của van điện từ nước tác động trực tiếp phân tán: Đó là sự kết hợp của tác dụng trực tiếp và loại phi công. Loại thường đóng: Khi không có chênh lệch áp suất giữa đầu vào và đầu ra, lực điện từ trực tiếp mở lỗ thí điểm để kết nối van chính và sau đó piston nâng lên và van mở ra. Khi đầu vào và đầu ra đạt đến áp suất vi sai bắt đầu, sau khi bật nguồn, lực điện từ sinh ra. Khi lỗ thí điểm được mở ra, áp suất trong buồng phía trên của van piston chính giảm xuống, do đó piston chính được kéo bởi chênh lệch áp suất và lực điện từ, và mở van; khi điện bị tắt, lỗ thí điểm được đóng lại bằng lò xo, buồng trên của piston chính được điều áp, và Piston chính được đẩy xuống di chuyển, van đóng lại.

Nguyên tắc làm việc của van điện từ: Loại thường đóng, lực lượng điện từ hút thí điểm van lõi, lỗ thí điểm được mở, van piston chính áp lực khoang giảm, trong buồng trên và dưới của piston chính hình thành trên áp suất cao thấp hơn, để áp suất buồng thấp hơn đẩy piston chính để mở van; khi nguồn bị tắt, lực lò xo reset và đóng lỗ thí điểm, buồng trên của piston chính gây áp lực, buồng trên và buồng thấp hơn của piston chính tạo thành áp suất cao và thấp, áp suất trung bình Và lực lò xo đẩy Piston chính và van đóng lại.

Ứng dụng của van điện từ nước

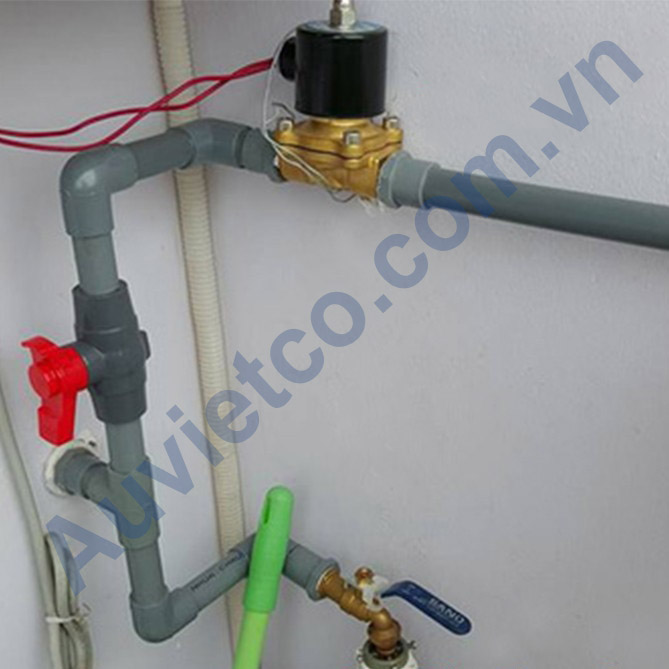

Ứng dụng van điện từ cho hệ thống nước dân dụng

+  Van điện từ dùng cho nước được ứng dụng trong rất nhiều các lĩnh vực dân dụng, công nghiệp. Được sử dụng rộng rãi nhất là trong hệ thống tưới tự động, hệ thống PCCC. Ngoài ra còn có van điện từ máy lọc nước, máy giặt, đồ điện lạnh...

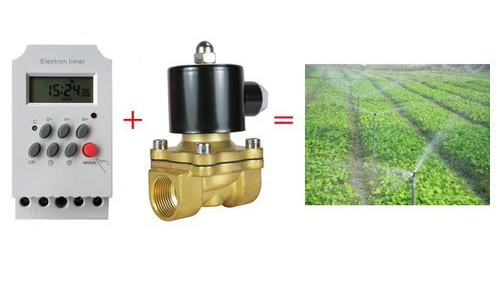

Van điện từ cho hệ thống tưới tự động
+  Với nhiệm vụ là đóng mở (ON/OFF) dòng chảy tự động tới hệ thống.
+  Một số thiết bị điện nước có thiết kế van điện từ bên trong van xả nước máy giặt, như van cấp nước máy giặt, máy lọc nước, máy rửa chén …

Ưu điểm và nhược điểm của dòng van nước điện từ

Ưu điểm

  • Ưu điểm chính là loại van này có thời gian đóng mở rất nhanh gần như cùng một lúc với đóng ngắt dòng điện.
  • Có khả năng chống ăn mòn tốt và đặc biệt là an toàn cho người sử dụng.
  • Giá thành tương đối rẻ.
  • Được ứng dụng rộng rãi.
  • Kích thước nhỏ gọn, dễ dàng lắp đặt, sữa chữa, thay đỗi.
  • Vật liệu đa dạng: đồng, inox, nhựa do đó phù hợp với nhiều môi trường khác nhau.
  • Đa dạng điện áp: 220V, 24V, 12V, 110V.
  • Hàng có sẵn rất nhiều, dễ tìm kiếm trên thị trường.

Nhược điểm

  • Độ bền không quá cao so với dòng van điều khiển bằng mô tơ hay động cơ điện.
  • Lưu chất đi qua van bị ảnh hường lưu lượng, nên lưu lượng trước van lúc nào cũng lớn hơn lưu lượng sau van.
  • Cần phải vệ sinh loại bỏ cặn bần và một số mảng bám trên van một cách thường xuyên, nên biết khả năng làm việc cũng như mức nhiệt độ phù hop để sử dụng van cho hiệu quả.
  • Có quá nhiều hãng sản xuất van điện từ khiến người dùng thường nhầm lần và khó chọn lựa.
  • Van không duy thì thời gian cấp điện lâu được vì từ trường sinh ra sẽ làm nóng điện dễ bi chập cháy.
  • Quá nhiều đơn vị cung cấp, KH nên lựa chọn đơn vị có chế độ bảo hành tốt.

Mọi thông tin về sản phẩm cần hỗ trợ hãy liên hệ Van công nghiệp Âu Việt qua HOTLINE: 0962 455 506 để được chúng tôi hỗ trợ nhanh chóng nhất.
