Nguyên lý hoạt động của van điện từ là gì? Đây là câu hỏi nhận được nhiều sự quan tâm từ phía khách hàng. Bởi đây là dòng van đang được sử dụng rất phổ biến hiện nay. Trong bài viết này cùng chúng tôi đi tìm câu trả lời cho câu hỏi trên nhé!
Đôi nét về van điện từ
Van điện từ tên tiếng anh là Solenoid Valve. Đây là thiết bị cơ điện, chúng hoạt động dựa vào nguyên lý đóng mở bằng lực hút từ trường sinh ra từ cuộn coil điện nhằm kiểm soát dòng chảy chất khí hay chất lỏng.
Van điện từ là thiết bị có khả năng đóng mở nhanh, hoạt động ổn định, tốn ít năng lượng và độ bền cao. Thiết bị này được thiết kế đơn giản, kích thước nhỏ gọn. Chúng thực hiện nhiệm vụ đóng, mở, trộn hay phân chia dầu thủy lực từ bơm thủy lực hay khí nén của các máy nén khí. Nên thiết bị này đang được sử dụng rộng rãi trong các hệ thống khí nén, gas đặc biệt là trong các hệ thống nước.
Cấu tạo cơ bản của van điện từ
Van điện từ rất đa dạng từ chất liệu cấu tạo, kiểu kết nối, điện áp cho đến nguồn gốc xuất xứ…Tùy vào nhu cầu của hệ thống mà kinh phí của đơn vị mà khách hàng có thể lựa chọn loại van phù hợp.
Nguyên lý hoạt động van điện từ

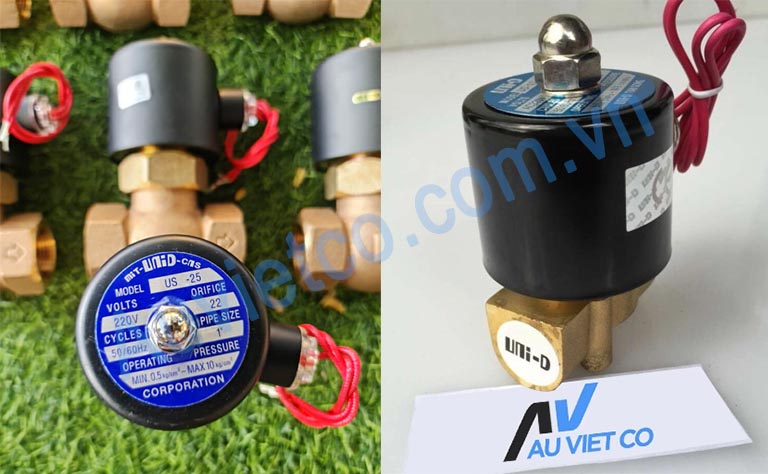

Theo chức năng
Dựa vào chức năng của van mà chúng được phân làm 2 loại là van điện từ thường đóng và van điện từ thường mở.
Nguyên lý hoạt động van điện từ thường đóng (NC)
Ở trạng thái ban đầu van luôn đóng và ngăn không cho lưu chất đi qua. Khi được cấp nguồn điện với điện áp phù hợp, cuộn hút sẽ sinh ra từ trường theo nguyên lý nam châm điện. Lực từ trường này sẽ hút trục piston đang đóng cửa van, khiến cho cửa van mở ra và cho dòng lưu chất đi qua.
Khi ngắt dòng điện, từ trường sẽ mất đi. Lúc này lực đàn hồi của lò xo sẽ khiến piston di chuyển và đóng cửa van lại. Van trở về trạng thái đóng ban đầu và ngăn không cho dòng lưu chất đi qua.
Xem thêm chi tiết về: Van điện từ thường đóng
Các nguyên lý hoạt động van điện từ
Nguyên lý hoạt động van điện từ thường mở (NO)
Ở trạng thái ban đầu, đĩa và trục van nằm ở trên tạo thành khe hở cho phép dòng lưu chất đi qua. Khi được cấp nguồn điện, từ trường sinh ra theo cơ chế đẩy trục van và đĩa van xuống đóng chặt cửa lại. Khi đó dòng lưu chất sẽ bị chặn trước cửa van. Khi ngừng cấp điện lò xo sẽ đẩy Piston để mở cửa van lên cho lưu chất đi qua và đưa van về vị trí mở ban đầu.
Xem thêm chi tiết về: Van điện từ thường mở
Theo kiểu tác động

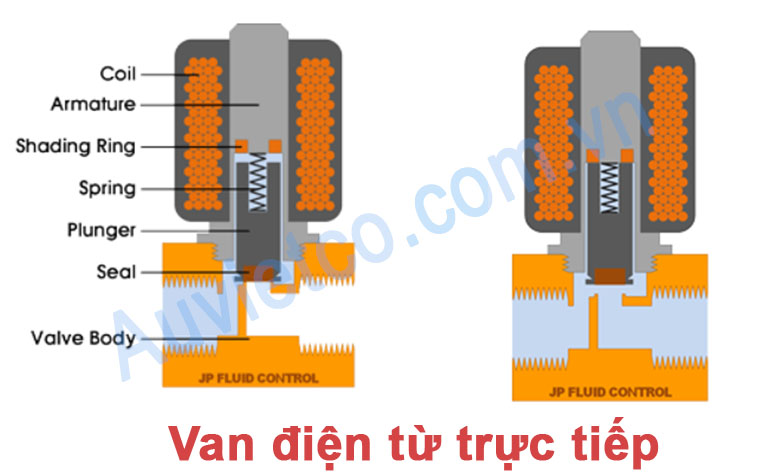

Nguyên lý hoạt động van điện từ trực tiếp
Đúng như tên gọi, van điện từ hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi được cấp điện, cuộn dây đồng sẽ sinh ra một dòng từ trường. Dòng từ trường này sẽ nén lò xo lại và hút piston lên trên. Qua đó tạo ra khoảng trống cho phép dòng lưu chất đi qua van.
Khi ngắt nguồn điện, từ trường mất và nhờ lực đàn hồi của lò xo giúp đẩy piston trở về vị trí đóng và lưu chất sẽ bị ngăn lại.
Dòng van điện từ trực tiếp phù hợp với những hệ thống đường ống có kích thước nhỏ dưới DN25 và áp suất dòng chảy dưới 16bar.

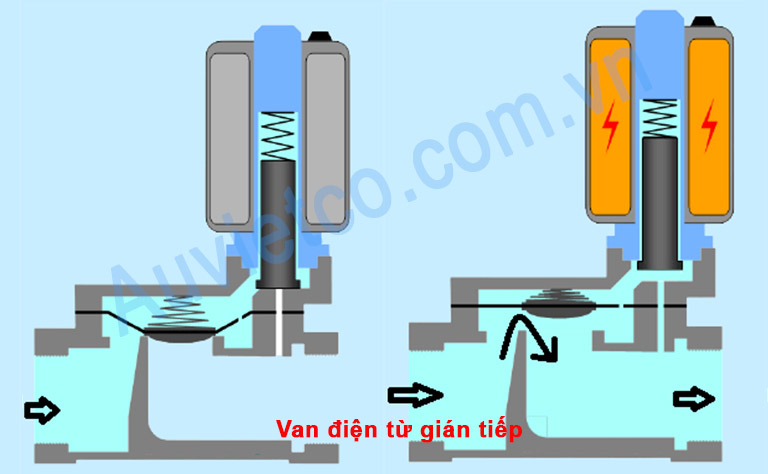

Nguyên lý hoạt động van điện từ gián tiếp
Bên cạnh cách vận hành dựa trên hiện tượng cảm ứng từ van điện từ còn hoạt động dựa vào sự chênh lệch áp suất. Ở van điện từ gián tiếp cấu trúc của van còn có thêm bộ phận màng ngăn.
Khác với van điện từ trực tiếp sử dụng piston để trực tiếp đóng mở dòng chảy. Thì ở loại gián tiếp Piston chỉ đóng vai trò phụ làm buồng áp lực khuếch đại. Nhằm góp phần điều chỉnh áp suất trên màng ngăn chính.
Buồng trên màng được nối với đường ống bằng 1 đường ống nhỏ. Ống nhỏ này bị chặn bởi màng cao su gắn với Piston để đảm bảo độ kín của lưu chất khi hệ thống không cấp nguồn điện.
Ở trạng thái bình thường áp lực tại buồng trên màng chính sẽ giúp màng chính đóng. Khi cuộn dây được cấp điện sẽ sinh ra từ trường kéo piston lên, lúc này đường ống nhỏ sẽ được mở ra. Tạo sự chênh lệch về áp suất trên cả 2 mặt chính của màng để nén lò xo lại. Màng chính được nâng lên cho dòng lưu chất đi qua.
Van điện từ gián tiếp phù hợp với các hệ thống có kích cỡ lớn từ DN25 trở lên hay những hệ thống có áp suất lớn trên 16 bar.

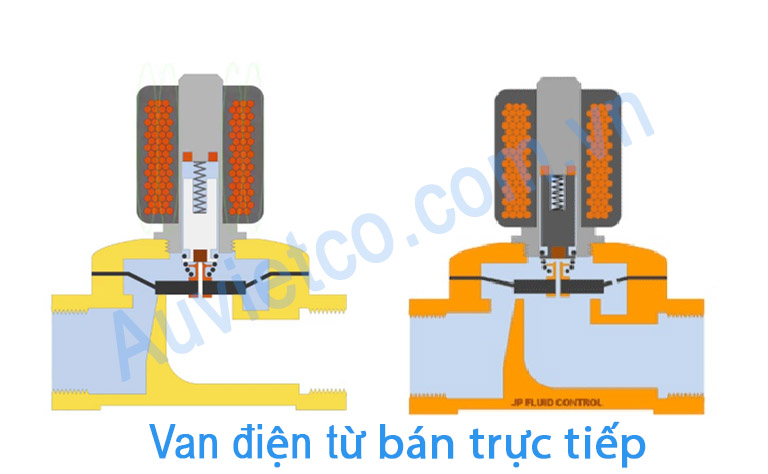

Nguyên lý hoạt động van điện từ bán trực tiếp
Van điện từ bán trực tiếp là kết hợp các tính chất của van trực tiếp và gián tiếp. Van vận hành bằng cả hiệu ứng điện từ và cả chênh lệch áp suất. Chúng chỉ khác ở điểm Piston sẽ gắn cố định với màng ngăn chính. Khi Piston được nâng lên thì màng cũng được nâng lên, từ đó cho phép dòng lưu chất chảy qua van.
Trên đây là những chia sẻ của Âu Việt về nguyên lý hoạt động van điện từ. Các loại van điện từ khác nhau sẽ có nguyên lý hoạt động khác nhau. Nên hi vọng những chia sẻ này sẽ giúp khách hàng có có những kiến thức cơ bản để có thể lựa chọn được sản phẩm phù hợp nhất với nhu cầu hệ thống của mình. Nếu cần tư vấn thêm về kỹ thuật, Quý khách hãy liên hệ ngay Hotline: 0962 455 506 của chúng tôi để được hỗ trợ nhanh nhất.
