Khớp nối mềm EE - Khớp nối mềm BE - Khớp nối mềm BB - Mối nối nhanh

  • Tình trạng: Còn hàng
  • Thương hiệu: Việt Nam
0₫ Giá thị trường: Tiết kiệm:
Loại
  • Áp lực tối đa 16 bar
  • Chất liệu: Thân bằng gang pha thép, zoăng bằng cao su chất lượng cao,
  • Bulong bằng thép mạ kẽm hoặc inox 304
  • Bề mặt phủ sơn Eboxy màu xanh độ bên cao, chống ăn mòn cực tốt
  • Dung sai cơ khí lớn
  • Độ lệch góc: ± 3º
  • Tiêu chuẩn mặt bích áp dụng: DIN, BS.
  • Bảo hành 12 tháng
  • Giao hàng toàn quốc

     Khớp nối mềm EE, BE, BB  dùng để nối ống với ống hoặc ống với Van, đồng hồ,... có thân toàn bằng gang đúc GGG40 gioăng hình côn có răng cưa làm bằng cao su EPDM. Sự khác biệt là vật liệu chế tạo nên chức năng cũng khác nhau sẽ tùy vào môi trường sử dụng mà lựa chọn loại gioăng cũng như chất liệu thân.

Đặc điểm khớp nối mềm EE:

     Khớp nối mềm EE tên tiếng anh là: UNIVERSAL FLEXIBLE COUPLING ADAPTOR ngoài ra còn tên gọi khác là mối nối mềm EE. Có thể dùng để kết nối giữa các loại ống khác nhau. Ở đây ống có thể là: HDPE, Ống gang, Ống thép, Ống inox, Ống uPVC... Mặc dù cùng 1 kích thước DN như nhau mỗi loại ống sẽ tương ứng với kích thước của gioăng khác nhau do phụ thuộc vào độ dày của thành ống, vì vậy quý khách nên tham khảo qua bảng thông số sau đây (mục DE) và liên hệ tới số hotline để được hỗ trợ thêm về giá cũng như thông tin về khớp nối mềm EE

Thông số kĩ thuật mối nối EE

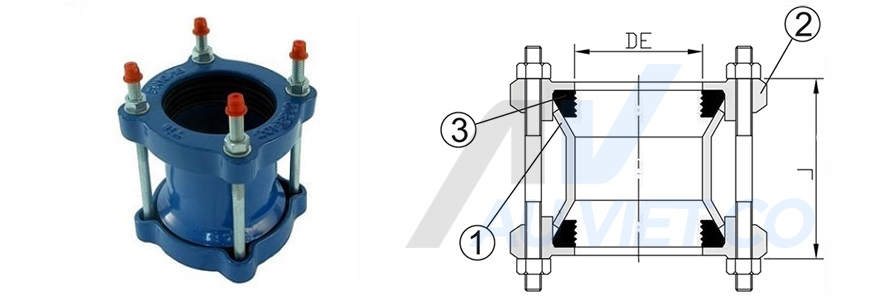

Cấu tạo kích thước khớp nối mềm EE

Thông số kích thước khớp nối mềm EE

DN

(INCHES)

DN

(MM)

L

LENGTH

(MM)

DE

(MM)

BULONG

BOLTS

2

50

160

56-66

10x 100

2 1/2

65

170

73-82

12x250

3

80

185

88-98

12x250

4

100

200

108-118

12x250

5

125

210

123-133

12x250

5 1/2

140

210

134-144

12x250

6

150

215

158-170

14x260

7

180

215

175-185

14x260

8

200

220

195-205

16x260

9

225

220

218-230

16x260

10

250

260

245 - 255

18x260

11

280

260

270 - 284

18x260

12

300

290

315-330

18x260

14

350

290

350 - 383

18x260

16

400

290

400 - 435

20 x 330

18

450

300

450 - 483

20 x 330

20

500

300

500 - 535

22 x 380

24

600

300

610-632

22 x 380

Ưu điểm của loại khớp nối EE này là:

   + Độ an toàn cao, hiệu quả trong công tác đấu nối ống. Đặc biệt trong các trường hợp sử dụng hỗn hợp nhiều chất liệu ống khác nhau: uPVC, HDPE, ống thép, ống gang.

   + Do cấu tạo đặc biệt của khớp nối mềm EE nên khi so sánh với các phương pháp đấu nối khá như hàn, nối zoăng, nối bích… thì việc sử dụng mối nối mềm an hơn toàn trong các trường hợp như: co dãn ống, biến động địa hình…

   + Việc sử dụng khớp nối mềm EE giúp tiết kiệm thời gian thi công, thời gian bảo trì, giảm chi phí quản lý vật tư, giảm chi phí sửa chữa, chi phí sản xuất.

Đặc điểm khớp nối mềm BE

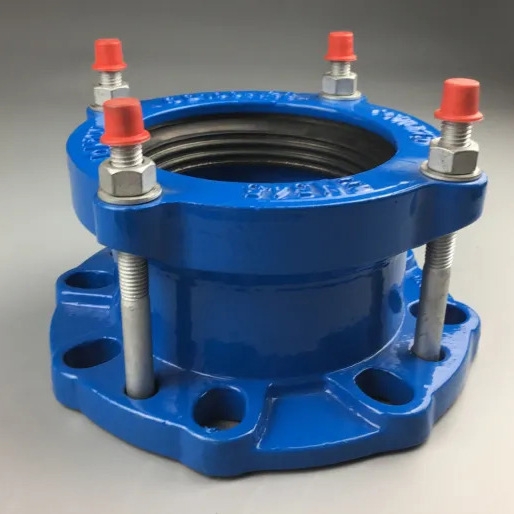

     Khớp nối mềm BE hay mối nối mềm BE tên tiếng anh là Universal Flange Adapter. Cấu tạo của khớp gồm có một đầu là mặt bích tiêu chuẩn BS, JIS, DIN và 1 đầu là hình trụ có gioăng là răng cưa hình côn. Khớp được ứng dụng để lắp van, đồng hồ với ống. Gioăng có nhiều dãi kích cỡ khác nhau nên có thể hoàn toàn lắp được cho ống HDPE, Ống kẽm, Ống Inox, Ống gang…

Thân và nắp của khớp bằng gang cầu hoặc gang xám.

Gioăng cao su EPDM có giăng cưa hình côn.

Bulong kết nối mặt bích và nắp bằng inox.

Sơn phủ hai mặt bằng sơn Eboxy với độ dày >=250µm nên an toàn với nước sạch.

Thông số kĩ thuật kích thước khớp nối mềm BE

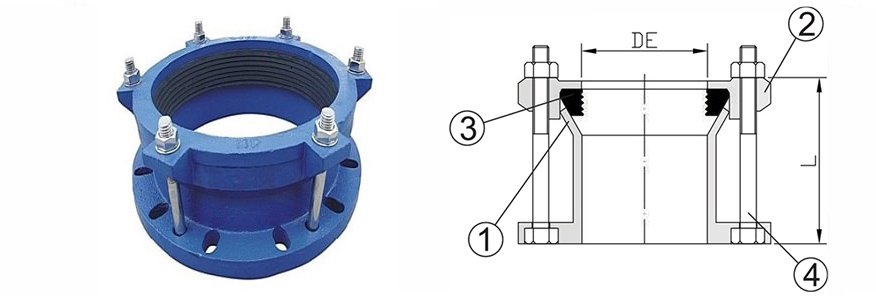

Cấu tạo kích thước khớp nối mềm BE

Kích thước khớp nối gang BE

DN

(INCHES)

DN

(MM)

L

LENGTH

(MM)

D

(MM)

DE

(MM)

BULONG

BOLTS

2

50

90

185

56-66

10x100

2 1/2

65

100

185

73-82

12x 120

3

80

100

200

88-98

12x 120

4

100

100

220

108-118

12x120

5

125

100

250

123-133

12x120

5 1/2

140

100

250

134-144

12x 120

6

150

110

285

158-170

14x150

7

180

110

285

175-185

14x 150

8

200

115

340

195-205

16 X 150

9

225

115

340

218-230

16x150

10

250

135

405

245 - 255

18x 150

11

280

135

405

270 - 284

18x 150

12

300

145

460

315-330

18 X 150

14

350

150

520

350 - 383

18x200

16

400

160

580

400 - 435

20 X 200

18

450

160

640

450 - 483

20 X 200

20

500

160

715

500 - 535

22 X 250

24

600

190

840

610 - 632

22 X 250

Đặc điểm khớp nối mềm BB

     Khớp nối mềm BB là khớp nối dùng để kết nối đường ống với các thiết bị van công nghiệp, đồng hồ đo lưu lượng hỗ trợ lắp đặt, tháo dỡ thiết bị một cách dễ dàng, loại được dùng trong kết nối đường ống lắp mặt bích, dùng tạo sự co giản trong lắp đặt các thiết bị van công nghiệp.

     Loại khớp nối mềm  BB này thường dùng trong thi công đường nước sạch, hệ thống nước ngầm, sử lý nước thải…

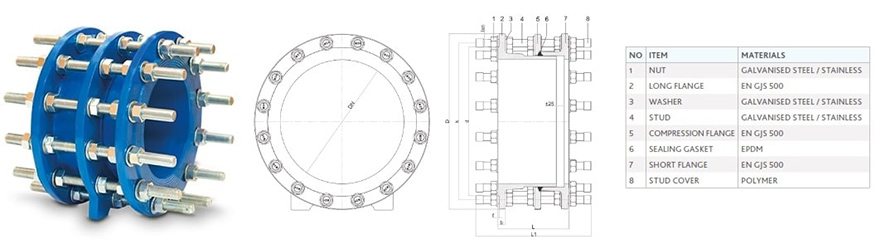

Thông số cấu tạo khớp nối mềm gang BB

   +Vật liệu chế tạo thân van gang cầu phủ sơn Epoxy

   + Kích thước: DN100, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1100, DN1200.

   + Áp lực làm việc: 10kg/cm2, 16kg/cm2

   + Kế nối mặt bích với tiêu chuẩn EN 1092-2

   + Sử dụng loại gioăng cao su EPDM

   + Nhiệt độ làm việc: Max 130 độC

   + Xuất xứ: Việt Nam, Trung Quốc

Ưu điểm:

- Dễ dàng lắp đặt, tiết kiệm thời gian thi công

- Hạn chế tối đa rò rỉ do rung động, thời gian làm việc lâu dài.

- Kết nối linh hoạt với nhiều tiêu chuẩn mặt bích khác nhau.

- Phù hợp với nhiều loại ống: Gang, thép, inox, PVC, HDPE…

Lưu ý:

Các loại khớp nối mềm EE, khớp nối mềm BE, khớp nối mềm BB luôn có sẵn với số lượng lớn tại kho Âu Việt ở Hà Nội. Quý khách cần báo giá tốt nhất vui lòng liên hệ HOTLINE.
