Các Loại Van Điện Từ Hiện Nay? Thông Số Kỹ Thuật Của Từng Loại

Đăng bởi Hoàng Bảo Long vào lúc 26/12/2022

Van điện từ là một thiết bị cơ điện có chức năng chính là kiểm soát, đóng mở dòng chảy lưu chất trên hệ thống đường ống. Lưu chất ở đây có thể là nước, hơi, khí nén, hóa chất…Trên thị trường hiện nay có rất nhiều loại van điện từ. Chúng làm cho việc lựa chọn của khách hàng khi có nhu cầu sẽ khó khăn hơn và mất nhiều thời gian hơn. Quá trình phân loại van điện từ sẽ dựa trên các yếu tố như chức năng, vật liệu chế tạo, kiểu lắp đặt, điện áp…Mời các bạn cùng chúng tôi tìm hiểu các loại van điện từ phổ biến hiện nay nhé!

Theo môi trường hoạt động

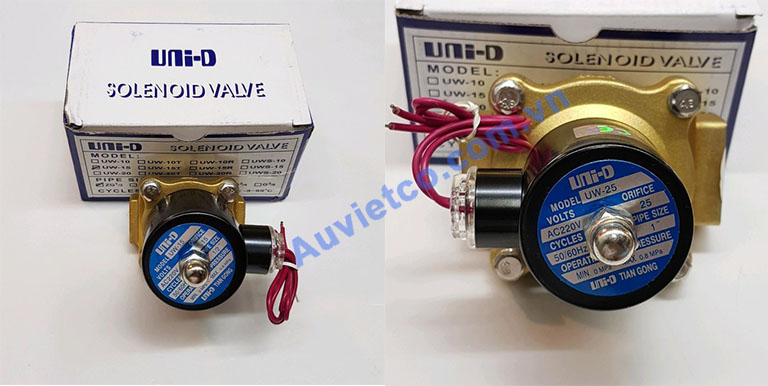

Van điện từ nước

Đúng như tên gọi đây là dòng van đóng mở tự động bằng điện sử dụng cho môi trường nước. Van điện từ nước là dòng van đang được sử dụng rộng rãi nhất hiện nay. Nước ở đây được hiểu là nước sạch, có nhiệt độ từ 0 – 800C (nước lạnh). Van điện từ nước được kết nối hệ thống theo kiểu lắp ren hay mặt bích với điện áp đa dạng từ 220V -110V-24V-12V.

Thông số kỹ thuật chung van điện từ nước

  • Kích cỡ: DN15 – DN200
  • Vật liệu thân: Đồng, inox, gang, nhựa.
  • Kiểu liên kết: Ren, mặt bích, rắc co
  • Coil điện: coil rời, coil đúc
  •  Áp suất hoạt động: 10bar
  • Nhiệt độ: 0- 80oC
  • Điện áp hoạt động: 220VAC, 24VDC, 12VDC,
  • Môi trường hoạt động: Nước lạnh, nước sạch
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật, Ý…
  •  Bảo hành 12 tháng
  • Hàng sẵn kho

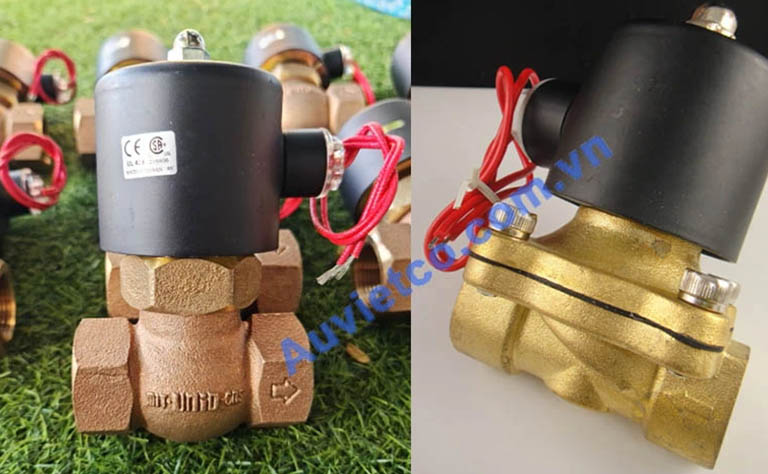

Van điện từ hơi nóng

Đây là dòng van điện từ bằng đồng hay inox 304, chúng được sử dụng trong các môi trường có nhiệt độ cao từ 80-185oC. Van điện từ hơi nóng dùng trong môi trường hơi nóng, nước nóng này cũng là một trong những môi trường sử dụng van điện từ số lượng lớn. Nên hầu hết các hãng sản xuất van điện từ đều sản xuất dòng sản phẩm này phục vụ nhu cầu và thị trường của họ.

Thông số kỹ thuật chung van điện từ hơi nóng

  • Kích cỡ: DN15-DN100
  • Vật liệu thân: Đồng, inox.
  • Nhiệt độ hoạt động: 0-185oC
  • Áp lực làm việc: 0-10bar
  • Kiểu kết nối: Lắp ren, mặt bích
  • Điện áp sử dụng:  220v, 24v, 12v…
  • Môi trường hoạt động: Nồi hơi, lò hơi, hệ thống khí nén, khí gas
  • Xuất xứ: Đài Loan, Nhật bản, Hàn Quốc, Italia…
  • Chế độ bảo hành: 12 tháng
  • Tình trạng hàng hóa: Sẵn kho sll

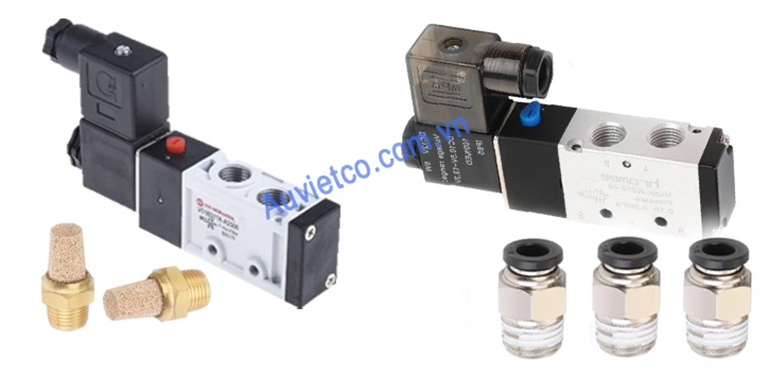

Van điện từ khí nén

Van điện từ khí nén còn gọi là van điều hướng khí nén. Đây là dòng van công nghiệp có quan trọng trong các hệ thống máy nén khí. Van cho phép dòng chảy khí nén được phân chia thành nhiều hướng và dễ dàng cấp khí cho nhiều van cùng một lúc nên mang đến hiệu quả hoạt động tốt hơn. Với những ưu điểm mà van mang lại thiết bị này đang được ứng dụng rộng rãi trong các hệ thống máy nén khí hay sử dụng nhiều trong các van đảo 2 chiều của điều hòa, van xả, van cấp nước máy giặt…

Thông số kỹ thuật chung van điện từ khí nén

  • Kích cỡ: DN10, DN15, DN 20 (17,15 mm, 21,34 mm, 26,67 mm)
  • Vật liệu thân: Hợp kim nhôm, đồng, kẽm, gang…
  • Phạm vi áp suất vận hành: 0.2 ~ 0.8 Mpa
  • Công suất tiêu thụ : AC = 4.8 / 4.4VA, 6 / 4.9VA, DC = 2W
  • Dải điện áp có sẵn  : ± 10%
  • Lớp cách nhiệt : F
  • Trọng lượng van : 203g ~ 338g
  • Điện áp hoạt động: 12V, 24VDC, 110VAC, 220VAC.
  • Áp lực khí nén : 1 MPa
  • Nhiệt độ làm việc : -5 ℃- 50 ℃ (không đóng băng)
  • Hãng sản xuất: Airtac, TPC, SMC, Festo, STNC,...
  • Xuất xứ: Đài Loan, Trung Quốc, Italya, Hàn Quốc, Mỹ…
  • Bảo hành dài hạn
  • Hàng sẵn giao.

Theo chức năng

Theo chức năng van được chia làm 2 loại là thường đóng normally closed và thường mở normally open.

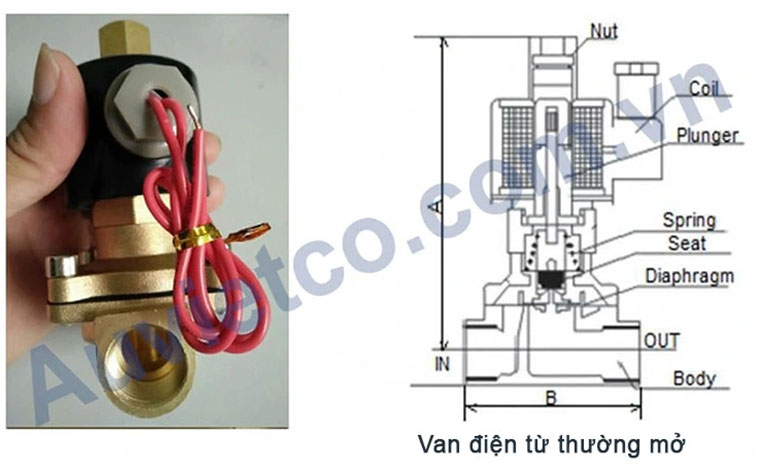

Van điện từ thường mở – NO

Van điện từ thường mở là dòng van khi ở trạng thái bình thường, lúc chưa được cấp nguồn điện thì van luôn mở. Qua đó cho dòng lưu chất lưu thông qua van. Khi muốn van đóng chỉ cần cấp dòng điện cho van với điện áp tương ứng, lúc này cuộn coil sẽ sinh ra từ trường. Lực này sẽ tác động đến piston làm cho chúng đi chuyển đi xuống và làm cho van đóng lại. Van NO thường được sử dụng trong những hệ thống luôn luôn cần xả.

Thông số kỹ thuật van điện từ thường mở

  • Kích cỡ: DN15 – DN200
  • Vật liệu thân:  Đồng, inox, gang, nhựa
  • Vật liệu màng: Viton, EPDM, NBR hay PTFE
  • Coi điện: Coil rời, coil đúc
  • Kiểu kết nối: Lắp ren hay mặt bích
  • Kiểu van: Thường mở ( NO)
  • Điện áp hoạt động: 220v, 24v, 12v, 110v…
  • Áp lực hoạt động: 0 ~ 25kgf/cm²
  • Nhiệt độ hoạt động: – 10oC ~ 185oC
  • Môi trường hoạt động: Nước, dầu, khí nén, gas, hóa chất…
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Ý…
  • Hàng sẵn giao

Xem thêm chi tiết: Van điện từ thường mở

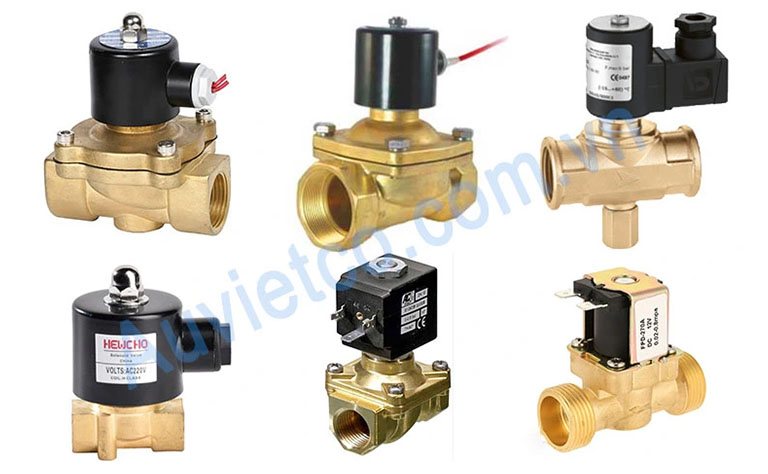

Van điện từ thường đóng – NC

  Van điện từ thường đóng thì ngược lại với van thường mở. Khi chưa cấp điện van sẽ duy trì ở trạng thái đóng và ngăn không cho dòng lưu chất đi qua. Khi được cấp dòng điện với điện áp phù hợp, cuộn coil sẽ nhận điện và sinh ra từ trường. Lực này sẽ tác động đến piston làm chúng dịch chuyển đi lên, tạo khe hở cho dòng lưu chất đi qua. Khi ngắt dòng điện nhờ lực đàn hồi của lò xo van sẽ trở về vị trí đóng ban đầu và ngăn không cho dòng lưu chất đi qua.

Thông số kỹ thuật chung van điện từ thường đóng

  • Kích cỡ: DN15 – DN200
  • Vật liệu thân:  Đồng, inox, gang, nhựa
  • Vật liệu màng: Viton, EPDM, NBR hay PTFE
  • Coi điện: Coil rời, coil đúc
  • Kiểu kết nối: Lắp ren hay mặt bích
  • Kiểu van: Thường đóng ( NC)
  • Điện áp hoạt động: 220v, 24v, 12v, 110v…
  • Áp lực hoạt động:  0 ~ 25kgf/cm²
  • Nhiệt độ hoạt động: – 10oC ~ 185oC
  • Môi trường hoạt động: Nước, dầu, khí nén, gas, hóa chất…
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Ý…
  • Hàng sẵn giao

Xem thêm chi tiết: Van điện từ thường đóng

 Theo chất liệu chế tạo

Van được chế tạo từ các loại vật liệu khác nhau sẽ phù hợp với những ứng dụng khác nhau như:

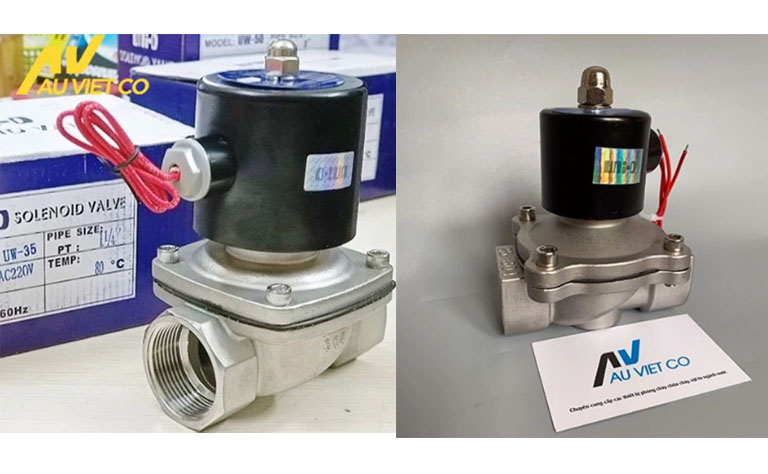

Van điện từ inox

  Van điện từ inox là dòng van được chế tạo từ chất liệu inox nên có độ bền cao, ít bị oxy hóa và ăn mòn bởi các tác nhân. Ngoài ra dòng van này còn có khả năng chịu va đập tốt và có độ sáng bóng nhất định. Van thường được sử dụng rộng rãi trong các hệ thống nước nóng, nước lạnh, nước thải công nghiệp hay các hệ thống hóa chất…

Tuy nhiên dòng van này có giá thành tương đối cao so với các dòng van điện từ còn lại. Nên tùy vào môi trường hoạt động mà khách hàng có sự cân nhắc khi lựa chọn dòng van này.

Thông số kỹ thuật chung van điện từ inox

  • Kích cỡ: DN15- DN200
  • Vật liệu thân: Inox 304, inox 316
  • Kiểu kết nối: Lắp ren, mặt bích
  • Dạng van: Thường đóng, thường mở
  • Áp lực hoạt động: 10bar, 16bar, 25bar…
  • Nhiệt độ hoạt động: 0ºC – 80ºC
  • Điện áp sử dụng: 220V, 24V,
  • Môi trường hoạt động: Nước, dầu, khí, gas…
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Italia
  • Bảo hành dài hạn
  • Hàng sẵn kho

Van điện từ đồng

Van điện từ đồng là dòng van được chế tạo từ chất liệu đồng. Đây là loại vật liệu được sử dụng nhiều nhất để chế tạo các loại van công nghiệp nói chúng và van điện từ nói riêng. Đây là loại chất liệu có khả năng chống ăn mòn tốt, an toàn khi sử dụng kể cả trong môi trường nước sạch, đặc biệt là giá thành cũng tương đối rẻ. Tuy nhiên dòng van này chủ yếu có kích cỡ nhỏ và kết nối hệ thống theo kiểu lắp ren.

Thông số kỹ thuật chung van điện từ đồng

  • Kích cỡ: DN15- DN50
  • Vật liệu thân: Đồng, đồng thau
  • Kiểu kết nối: Lắp ren
  • Dạng van: Thường đóng, thường mở
  • Áp lực hoạt động: 10bar, 16bar
  • Nhiệt độ hoạt động: 0ºC – 80ºC
  • Điện áp sử dụng: 220V, 24V,
  • Môi trường hoạt động: Nước, dầu, khí, gas…
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Italia
  • Bảo hành dài hạn
  • Hàng sẵn kho

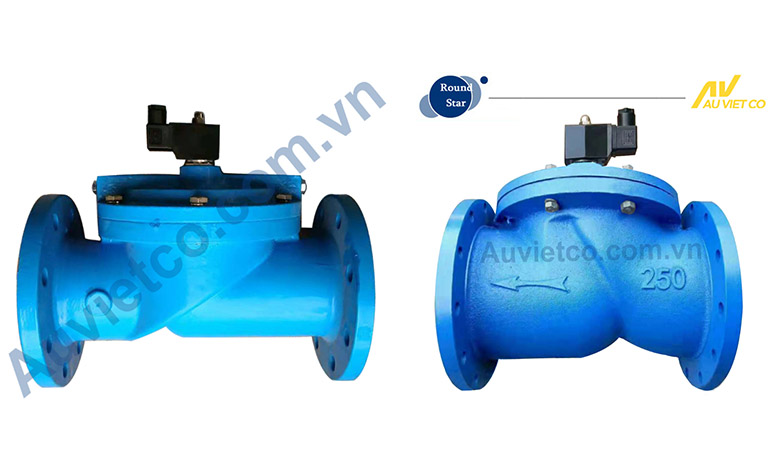

Van điện từ gang

Van điện từ gang là dòng van được chế tạo từ chất liệu gang. Đây là loại vật liệu thường được dùng để chế tạo các loại van điện từ có kích cỡ lớn từ DN50 trở lên. Van được kết nối hệ thống theo kiểu lắp bích. Ưu điểm lớn nhất đến từ loại vật liệu này chính là giá thành rẻ, chịu áp lực lớn, việc kết nối trên đường ống thực hiện 1 cách dễ dàng. Dòng van này thường được sử dụng để thay thế van xả tràn trong các hệ thống PCCC hay các hệ thống cấp nước sạch yêu cầu đóng mở nhanh.

Thông số kỹ thuật chung van điện từ gang

  • Kích cỡ: DN50 – DN200
  • Vật liệu thân: Gang, Gang cầu, Gang xám, Gang dẻo…
  • Kiểu kết nối: Lắp mặt bích
  • Tiêu chuẩn mặt bích: BS, JIS, DIN, ANSI
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: 0 – 80oC
  • Điện áp sử dụng: 220V, 24V, 12V, 110V…
  • Dạng van: Thường đóng, thường mở
  • Môi trường hoạt động: Nước, khí, hơi
  • Xuất xứ: Đài Loan, Hàn Quốc
  • Bảo hành dài hạn
  • Hàng sẵn giao

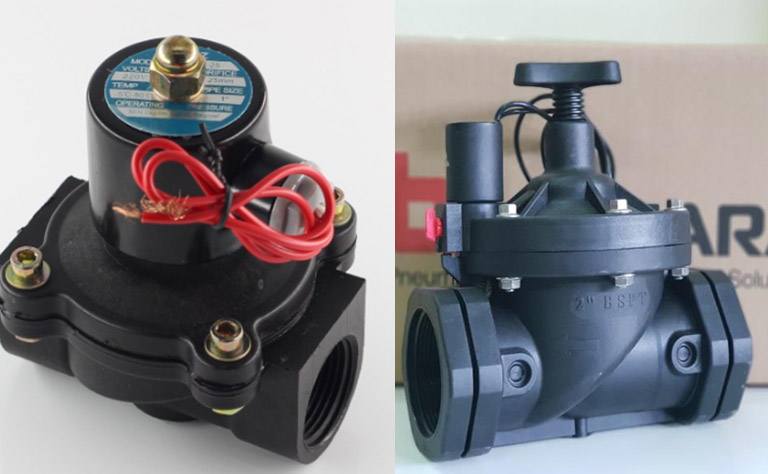

 Van điện từ nhựa

Van điện từ nhựa là dòng van được chế tạo từ chất liệu như PVC, uPVC. Thiết bị này được sản xuất theo tiêu chuẩn IP67. Chúng được sử dụng rộng rãi trong các hệ thống cấp thoát nước, hệ thống tưới tiêu, nhạc nước hay các hệ thống sản xuất có nồng độ ăn mòn cao mà các loại van điện từ khác không đáp ứng được.

Điểm mạnh của dòng van này chính là chúng được chế tạo hoàn toàn từ nhựa nên chúng có thể cách điện với người dùng cũng như các thiết bị xung quanh.

 Thông số kỹ thuật chung van điện từ nhựa

  • Kích cỡ: DN10 – DN50
  • Vật liệu thân: Nhựa PVC – UPVC
  • Điện áp sử dụng: 220V, 24V
  • Dạng van: Thường đóng, thường mở
  • Kiểu liên kết: Lắp ren
  • Áp lực hoạt động: PN10
  • Nhiệt độ hoạt động: 0 ~ 80ºC
  • Môi trường làm việc: Nước, dầu, hóa chất…
  • Hãng sản xuất: Unid, Round Star
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản…
  • Bảo hành: 12 tháng
  • Tình trạng: Hàng sẵn kho

Theo điện áp

Theo điện áp van điện từ sẽ được chia theo cuộn coil điện tương ứng với điện ăng xoay chiều hay điện năng một chiều mà hệ thống đang sử dụng như:

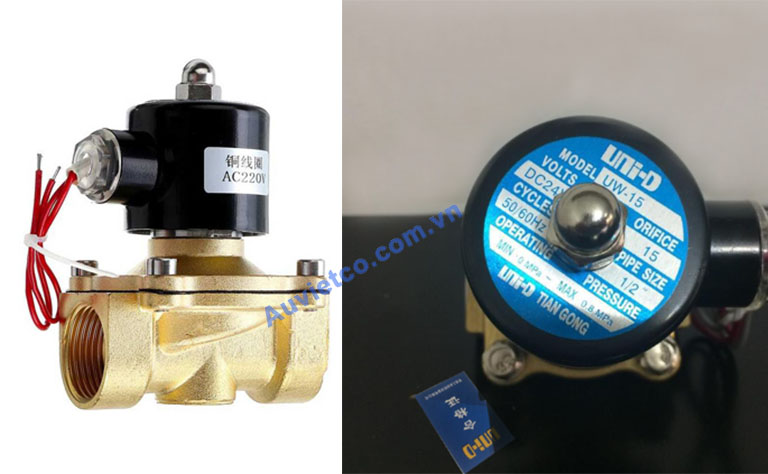

Van điện từ 220v

  Van điện từ 220V là loại van được thiết kế để sử dụng cho các hệ thống đang vận hành bằng dòng điện xoay chiều. Đây cũng chính là loại điện áp được sử dụng nhiều nhất hiện nay. Chúng không chỉ được sử dụng trong công nghiệp, nông nghiệp mà trong dân dụng.

Thông số kỹ thuật chung van điện từ 220V

  • Kích cỡ: DN15 – DN200
  • Vật liệu thân:  Đồng, inox, gang, nhựa
  • Vật liệu màng: Viton, EPDM, NBR hay PTFE
  • Coi điện: Coil rời, coil đúc
  • Kiểu kết nối: Lắp ren hay mặt bích
  • Kiểu van: Thường đóng ( NC), thường mở (NO)
  • Điện áp hoạt động: 220VAC
  • Áp lực hoạt động:  0 ~ 25kgf/cm²
  • Nhiệt độ hoạt động: – 10oC ~ 185oC
  • Môi trường hoạt động: Nước, dầu, khí nén, gas, hóa chất…
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Ý…
  • Hàng sẵn giao

Van điện từ 24v

Là dòng van sử dụng dòng điện 1 chiều để vận hành đóng mở van.  Van điện từ 24V được dùng nhiều trong các hệ thống tự động hóa, các dây chuyền sản xuất hàng loạt. Bởi chúng đảm bảo an toàn cho người điều khiển và những người xung quanh.

Thông số kỹ thuật chung van điện từ 24V

  • Kích cỡ: DN15 – DN200
  • Vật liệu thân:  Đồng, inox, gang, nhựa
  • Vật liệu màng: Viton, EPDM, NBR hay PTFE
  • Coi điện: Coil rời, coil đúc
  • Kiểu kết nối: Lắp ren hay mặt bích
  • Kiểu van: Thường đóng ( NC), thường mở
  • Điện áp hoạt động: 24vdc
  • Áp lực hoạt động:  0 ~ 25kgf/cm²
  • Nhiệt độ hoạt động: – 10oC ~ 185oC
  • Môi trường hoạt động: Nước, dầu, khí nén, gas, hóa chất…
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Ý…
  • Hàng sẵn giao

Van điện từ 12v

Van điện từ 12v là dòng van hoạt động nhờ nguồn điện 12VDC. Dòng điện 12v điều khiển giúp cho tính an toàn khi vận hành gần như là tuyệt đối. Van có 2 trạng thái hoạt động là thường đóng (NC) và thường mở (NO). Khi cấp điện áp 12v cho cuộn dây coil, khi đó cuộn dây từ trong van sẽ sinh ra từ trường hút lõi thép lên, lực hút của từ trường thắng lực đẩy của lò xo. Giúp van mở ra hoặc đóng vào theo yêu cầu mong muốn của người dùng.

Thông số kỹ thuật chung van điện từ 12V

  • Kích cỡ: DN15 – DN50
  • Vật liệu thân:  Đồng, inox, nhựa
  • Vật liệu màng: Viton, EPDM, NBR hay PTFE
  • Coi điện: Coil rời, coil đúc
  • Kiểu kết nối: Lắp ren
  • Kiểu van: Thường đóng ( NC), thường mở
  • Điện áp hoạt động: 12 VDC
  • Áp lực hoạt động:  0 ~ 25kgf/cm²
  • Nhiệt độ hoạt động: – 10oC ~ 185oC
  • Môi trường hoạt động: Nước, dầu, khí nén, gas, hóa chất…
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Ý…
  • Hàng sẵn giao

Van điện từ 110v

Van điện từ 110v là dòng van ít được sử dụng hơn. Nên thiết bị này thường ứng dụng dòng van có kích cỡ bé dùng hệ thống nhỏ, công suất bé hay những hệ thống phòng thí nghiệm.

 Thông số kỹ thuật chung van điện từ 110V

  • Kích cỡ: DN15 – DN50
  • Vật liệu thân:  Đồng, inox, nhựa
  • Vật liệu màng: Viton, EPDM, NBR hay PTFE
  • Coi điện: Coil rời, coil đúc
  • Kiểu kết nối: Lắp ren
  • Kiểu van: Thường đóng ( NC), thường mở
  • Điện áp hoạt động: 110 VDC
  • Áp lực hoạt động:  0 ~ 25kgf/cm²
  • Nhiệt độ hoạt động: – 10oC ~ 185oC
  • Môi trường hoạt động: Nước, dầu, khí nén, gas, hóa chất…
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Ý…
  • Hàng sẵn giao

Theo kiểu lắp

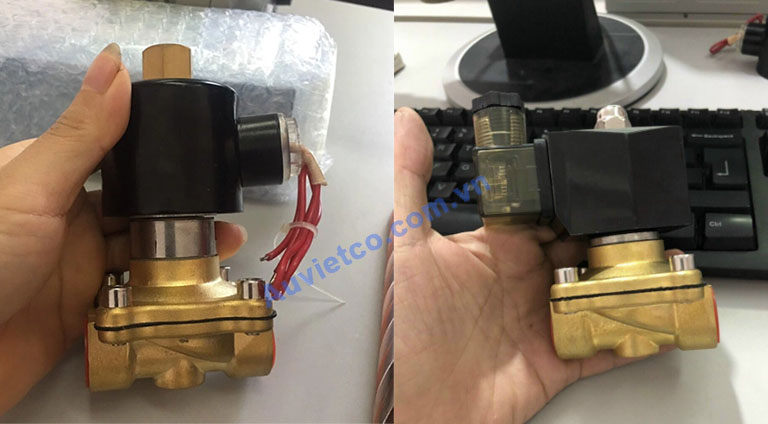

Van điện từ nối ren

Van điện từ nối ren là một loại van được thiết kế với kiểu nối ren với các kích cỡ từ DN8 đến DN50. Ưu điểm của dòng van này là lắp đặt thuận tiện và nhanh chóng. Van hoạt động theo 2 kiểu chính là kiểu thường mở, thường đóng. Thiết bị sử dụng điện áp 24V, 220V để điều khiển hoạt động một cách tự động.

Thông số kỹ thuật chung van điện từ nối ren

  • Kích cỡ: DN15 – DN50
  • Vật liệu thân:  Đồng, inox, nhựa
  • Vật liệu màng: Vitton, EPDM, NBR hay PTFE
  • Coi điện: Coil rời, coil đúc
  • Kiểu kết nối: Lắp ren
  • Kiểu van: Thường đóng ( NC), thường mở
  • Điện áp hoạt động: 220VAC, 24VDC, 12 VDC, 110VDC
  • Áp lực hoạt động:  0 ~ 25kgf/cm²
  • Nhiệt độ hoạt động: – 10oC ~ 185oC
  • Môi trường hoạt động: Nước, dầu, khí nén, gas, hóa chất…
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Ý…
  • Hàng sẵn giao

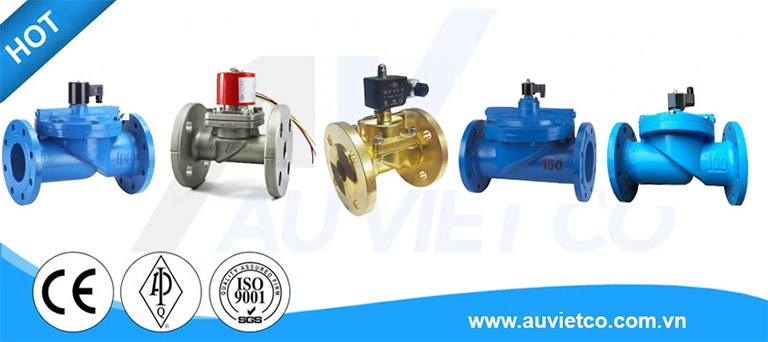

Van điện từ mặt bích

  Van điện từ mặt bích là dòng van thường được sử dụng để lắp đặt cho những hệ thống đường ống có kích cỡ lớn từ DN50 trở lên. Kết nối mặt bích mang đến độ chắc chắn và an toàn cao. Ngoài ra ở giữa đường ống và mặt bích còn được thiết kế gioăng làm kín để đảm bảo độ kín khít nhằm tránh tình trạng rò rỉ lưu chất ra bên ngoài. Thông thường loại van này sẽ sử dụng điện áp 24V, 220V, tiêu chuẩn mặt bích BS hoặc JIS.

Thông số kỹ thuật chung van điện từ mặt bích

  • Kích cỡ: DN50 - DN200
  • Vật liệu thân: Gang, inox
  • Kiểu kết nối: Mặt bích
  • Tiêu chuẩn mặt bích: BS, JIS
  • Điện áp sử dụng: 220VAC, 24VDC,
  • Dạng van: Thường đóng, thường mở
  • Áp lực hoạt động:10 Kgf/cm2
  • Nhiệt độ làm việc: 0-80oC
  • Xuất xứ: Đài Loan, Hàn Quốc
  • Bảo hành dài hạn
  • Hàng sẵn giao

Trên đây là những chia sẻ của Van Công Nghiệp Âu Việt về các loại van điện từ phổ biến trên thị trường hiện nay. Các loại van điện từ này đã có sẵn tại kho Hà Nội và kho Hồ Chí Minh của chúng tôi. Quý khách quan tâm đến sản phẩm van điện từ cần tư vấn thêm về kỹ thuật hay báo giá van điện từ cụ thể hãy gọi ngay đến Hotline của chúng tôi để được hỗ trợ nhanh nhất.
